Disjuntor dif. 1P+N 16A 10mA tipo AC 2M ACC816F
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade
Produtos complementares:
Complete seu sistema
Acessórios opcionais
-
Barramento de fase modular 2 produtos disponíveis -
Sob tensão da bobina 1 produtos disponíveis -
Disparador de tensão 2 produtos disponíveis -
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis -
Actuação por subtensão e sobretensão 1 produtos disponíveis -
Bloco de contacto auxiliar 2 produtos disponíveis
Complete seu sistema
-
KDN263B
Pente de lig. 2P 63A (forq.) 10mm² 57M
39,80 € / Uni.* -
KDN280BPente de lig. 2P 80A (forq.) 16mm² 57M
50,63 € / Uni.*
-
MZ206
Bobina mínima tensão 230V AC 1M
54,36 € / Uni.*
-
MZ204
Bobina para emissão corrente a 12-48V CC 1 Módulo
55,48 € / Uni.* -
MZ203Bobina p/emissão corrente 230-415V AC 1M
55,48 € / Uni.*
-
MZ212
Bobina detecção de sobretensão 230V AC
63,20 € / Uni.*
-
MZ202
Contacto sinalização de defeito 1/2M
33,55 € / Uni.* -
MZ201Contactos auxiliares NA+NF 1/2M
33,55 € / Uni.*
-
AZ002Kit cobre bornes cinzento p/disj. difer.
2,74 € / Uni.*
-
KZN024Tampas lat. para pentes 4 Pólos (forquilha)
0,52 € / Uni.* -
KZN023Tampas lat. para pentes 2 Pólos e 3 Pólos (forquilha)
0,50 € / Uni.*
Características técnicas
Arquitetura
-
N.º de polos1P+N
-
CurvaC
Segurança
-
Tipo de corrente residualAC
-
Índice de proteção IPIP20
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-14,50 kA
Conetividade
-
Tipo de ligaçõesTerminal de parafuso
Tensão
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp4000 V
-
Tensão máx. de funcionamento240 V
-
Tensão nominal de funcionamento Ue240 - 240 V
-
Tipo de alimentação de tensãoCA (abreviatura)
Corrente elétrica
-
Corrente nominal16 A
-
Corrente de funcionamento residual nominal ldn10 mA
-
Corrente nominal a -25 °C18,53 A
-
Corrente nominal a -20 °C18,31 A
-
Corrente nominal a -15 °C18,1 A
-
Corrente nominal a -10 °C17,88 A
-
Corrente nominal a -5 °C17,65 A
-
Corrente nominal a 0 °C17,43 A
-
Corrente nominal a 5 °C17,2 A
-
Corrente nominal a 10 °C16,97 A
-
Corrente nominal a 15 °C16,73 A
-
Corrente nominal a 20 °C16,49 A
-
Corrente nominal a 25 °C16,25 A
-
Corrente nominal a 30 °C16 A
-
Corrente nominal a 35 °C15,8 A
-
Corrente nominal a 40 °C15,61 A
-
Coeficiente de correção da corrente nominal para 2 aparelhos justapostos1
-
Coeficiente de correção da corrente nominal para 3 dispositivos colocados lado a lado0,95
-
Coeficiente de correção da corrente nominal para 4 e 5 aparelhos justapostos0,90
-
Coeficiente de correção da corrente nominal para 6 aparelhos justapostos0,85
-
Valor limiar mín./máx. do funcionamento térmico AC1,13 - 1,45 A
-
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-14,50 kA
Potência
-
Potência total dissipada em IN5,2 W
Frequência
-
Frequência50 - 50 Hz
Condições de utilização
-
Altitude2000 m
-
Classe de limitação da energia I²t3
-
Temperatura de funcionamento-25 - 40 °C
-
Temperatura de armazenamento/transporte-25 - 70 °C
-
Grau de poluição de acordo com IEC60664/IEC60947-22
-
TropicalizaçãoPara todos os climas
Instalação, montagem
-
Binário nominal de aperto do terminal inferior2,10 - 2,10 Nm
-
Binário nominal de aperto do terminal superior2,10 - 2,10 Nm
-
Binário de aperto nominal2,10 - 2,10 Nm
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Tipo de ligação inferior para aparelhos modularesbiconnect
Endurância
-
N.º de manobras elétricas em ciclos2000
-
N.º de manobras mecânicas2000
Conexão
-
Secção transversal de condutor flexível1 - 16 mm²
-
Secção transversal de condutor rígido1 - 25 mm²
Capacidade
-
Número de módulos2
Dimensões
-
Altura83 mm
-
Largura35 mm
-
Profundidade68 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-

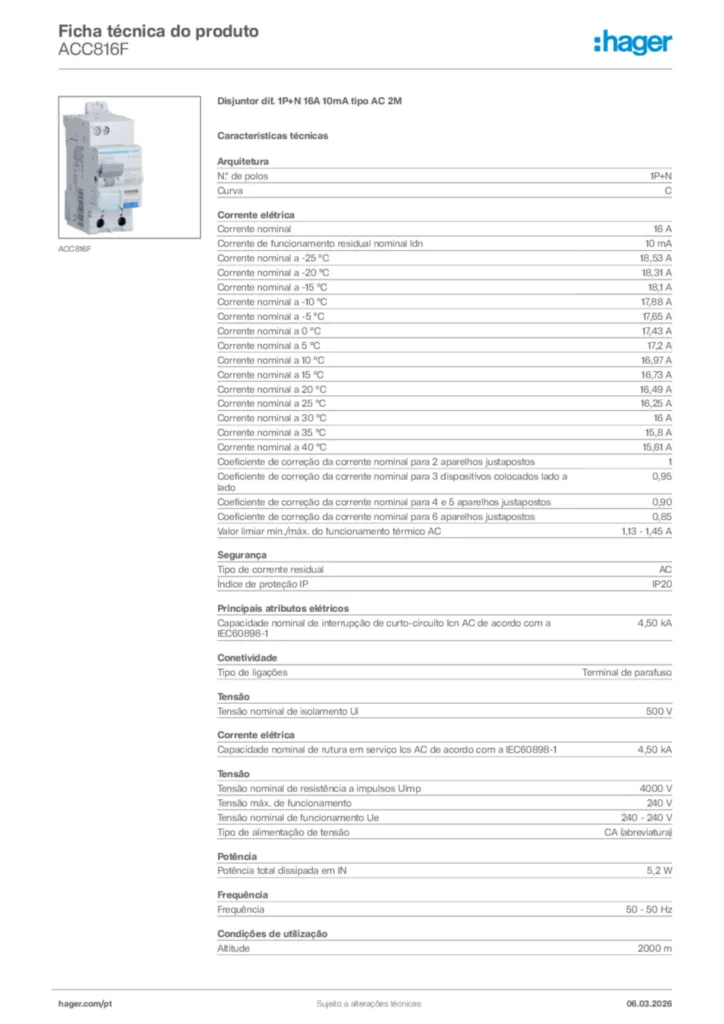

Product datasheet
