Disjuntor dif. 1P+N 10A 10mA tipo AC 2M ACC810F

Produto descontinuado. Entre em contato com o seu distribuidor para confirmar a disponibilidade / Produto descontinuado : entre em contato com seu distribuidor para verificar disponibilidade

Acessórios
Características técnicas
Valor ambiental
Documentos

Descarregar ficha técnica

Complete seu sistema

Barramento de fase modular 2 produtos disponíveis
Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Actuação por subtensão e sobretensão 1 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis

Características técnicas

N.º de polos

1P+N
Curva

C

Tipo de corrente residual

AC
Índice de proteção IP

IP20

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

4,50 kA

Tipo de ligações

Terminal de parafuso

Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão máx. de funcionamento

240 V
Tensão nominal de funcionamento Ue

240 - 240 V
Tipo de alimentação de tensão

CA (abreviatura)

Corrente nominal

10 A
Corrente de funcionamento residual nominal ldn

10 mA
Corrente nominal a -25 °C

12 A
Corrente nominal a -20 °C

11,80 A
Corrente nominal a -15 °C

11,70 A
Corrente nominal a -10 °C

11,50 A
Corrente nominal a -5 °C

11,30 A
Corrente nominal a 0 °C

11,10 A
Corrente nominal a 5 °C

11 A
Corrente nominal a 10 °C

10,80 A
Corrente nominal a 15 °C

10,60 A
Corrente nominal a 20 °C

10,40 A
Corrente nominal a 25 °C

10,20 A
Corrente nominal a 30 °C

10 A
Corrente nominal a 35 °C

9,90 A
Corrente nominal a 40 °C

9,70 A
Coeficiente de correção da corrente nominal para 2 aparelhos justapostos

1
Coeficiente de correção da corrente nominal para 3 dispositivos colocados lado a lado

0,95
Coeficiente de correção da corrente nominal para 4 e 5 aparelhos justapostos

0,90
Coeficiente de correção da corrente nominal para 6 aparelhos justapostos

0,85
Valor limiar mín./máx. do funcionamento térmico AC

1,13 - 1,45 A
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-1

4,50 kA

Potência total dissipada em IN

3,20 W

Frequência

50 - 50 Hz

Altitude máxima

2000 m
Classe de limitação da energia I²t

3
Temperatura de funcionamento

-25 - 40 °C
Temperatura de armazenamento/transporte

-25 - 70 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

2
Tropicalização

Para todos os climas

Binário nominal de aperto do terminal inferior

2,10 - 2,10 Nm
Binário nominal de aperto do terminal superior

2,10 - 2,10 Nm
Binário de aperto nominal

2,10 - 2,10 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

biconnect

N.º de manobras elétricas em ciclos

2000
N.º de manobras mecânicas

2000

Secção transversal de condutor flexível

1 - 16 mm²
Secção transversal de condutor rígido

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 25 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 25 mm²

Número de módulos

2

Altura

83 mm
Largura

35 mm
Profundidade

68 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

Certificações e documentos

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

REACH declaration ACC810F

PDF

Relatório de RoHS ACC810F

PDF

Documentos

Imagem do produto

Descarregar imagem ACC810F

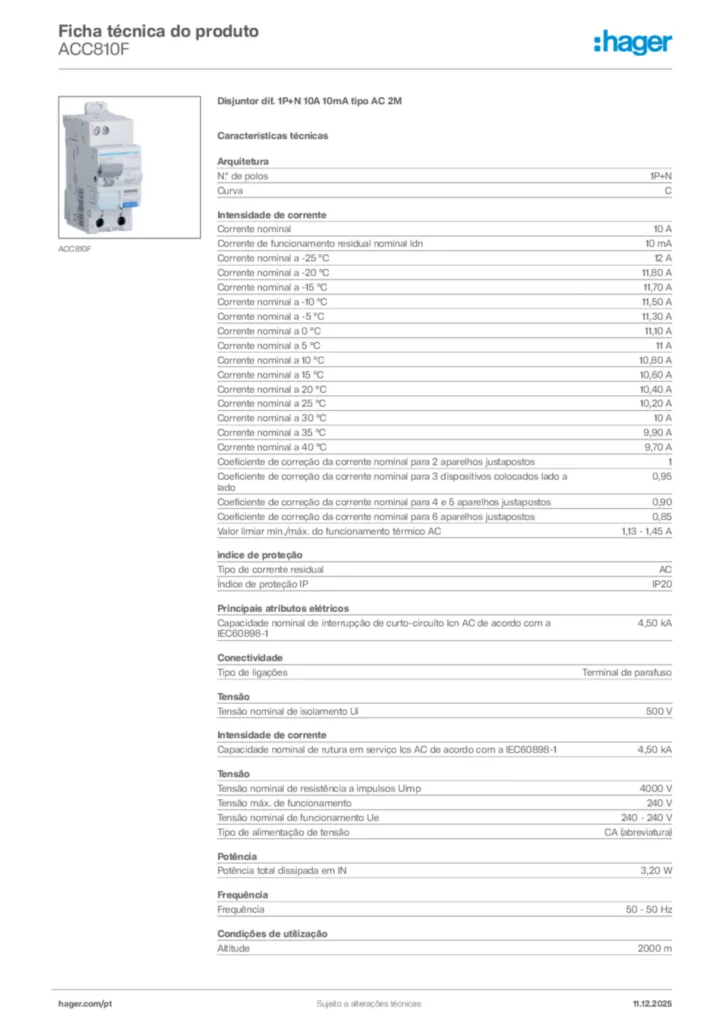

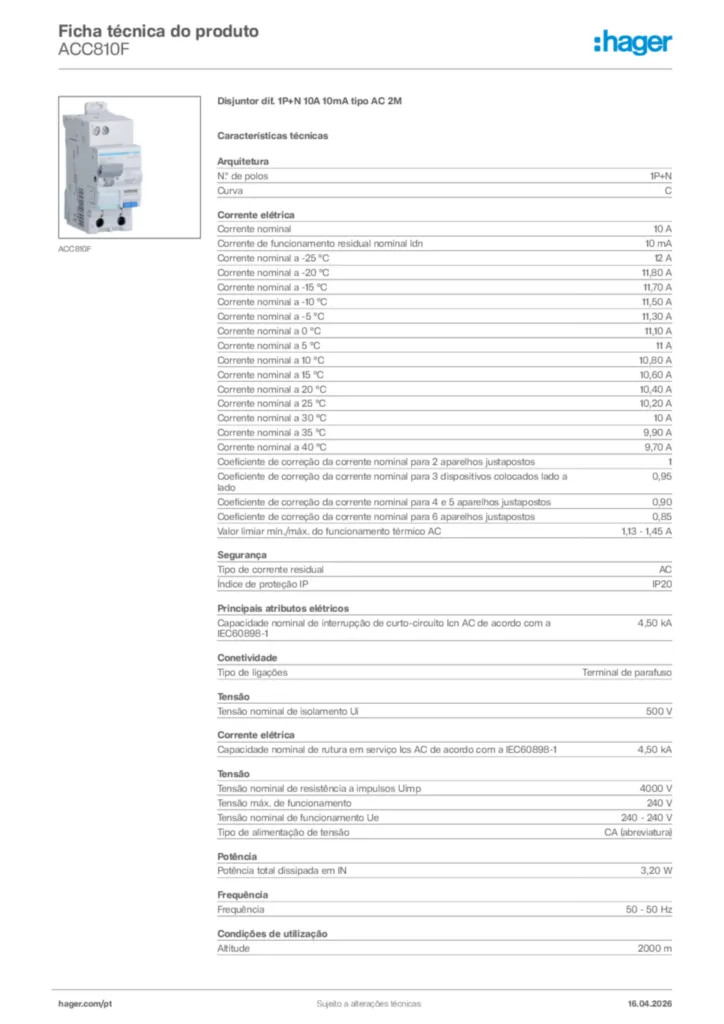

Ficha técnica do produto
