Disjuntor dif. 1P+N 6A 10mA tipo AC 2M ACC806F

Name: ACC806F
Brand: Hager
SKU: ACC806F1
Price: 178.76 EUR

EAN

3250611062448

Quantidade

1 Uni.

Grupo

Preço

178,76 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

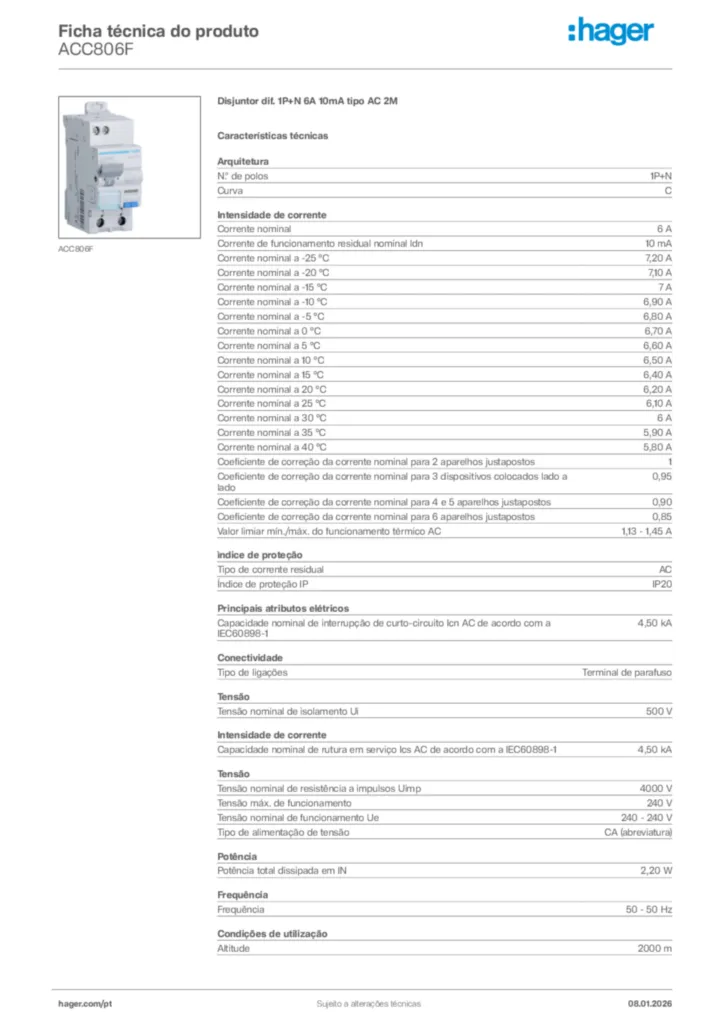

Descarregar ficha técnica

Complete seu sistema

Acessórios opcionais

Bloco de contacto auxiliar 2 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Sob tensão da bobina 2 produtos disponíveis
Libertação de baixa e sobretensão 1 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Ver mais 6 outros produtos disponíveis

Características técnicas

N.º de polos

1P+N
Curva

C

Tipo de corrente residual

AC
Índice de proteção IP

IP20

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

4,50 kA
Binário nominal de aperto do terminal inferior

2,10 - 2,10 Nm
Binário nominal de aperto do terminal superior

2,10 - 2,10 Nm

Tipo de ligações

Terminal de parafuso

Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão máx. de funcionamento

240 V
Tensão nominal de funcionamento Ue

240 - 240 V
Tipo de alimentação de tensão

CA (abreviatura)

Corrente nominal

6 A
Corrente de funcionamento residual nominal ldn

10 mA
Corrente nominal a -25 °C

7,20 A
Corrente nominal a -20 °C

7,10 A
Corrente nominal a -15 °C

7 A
Corrente nominal a -10 °C

6,90 A
Corrente nominal a -5 °C

6,80 A
Corrente nominal a 0 °C

6,70 A
Corrente nominal a 5 °C

6,60 A
Corrente nominal a 10 °C

6,50 A
Corrente nominal a 15 °C

6,40 A
Corrente nominal a 20 °C

6,20 A
Corrente nominal a 25 °C

6,10 A
Corrente nominal a 30 °C

6 A
Corrente nominal a 35 °C

5,90 A
Corrente nominal a 40 °C

5,80 A
Coeficiente de correção da corrente nominal para 2 aparelhos justapostos

1
Coeficiente de correção da corrente nominal para 3 dispositivos colocados lado a lado

0,95
Coeficiente de correção da corrente nominal para 4 e 5 aparelhos justapostos

0,90
Coeficiente de correção da corrente nominal para 6 aparelhos justapostos

0,85
Valor limiar mín./máx. do funcionamento térmico AC

1,13 - 1,45 A
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-1

4,50 kA

Potência total dissipada em IN

2,20 W

Frequência

50 - 50 Hz

Altitude

2000 m
Classe de limitação da energia I²t

3
Temperatura de funcionamento

-25 - 40 °C
Temperatura de armazenamento/transporte

-25 - 70 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

2
Tropicalização

Para todos os climas

N.º de manobras elétricas em ciclos

2000
N.º de manobras mecânicas

2000

Secção transversal de condutor flexível

1 - 16 mm²
Secção transversal de condutor rígido

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 25 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 25 mm²

Binário de aperto nominal

2,10 - 2,10 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

biconnect

Número de módulos

2

Altura

83 mm
Largura

35 mm
Profundidade

68 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
