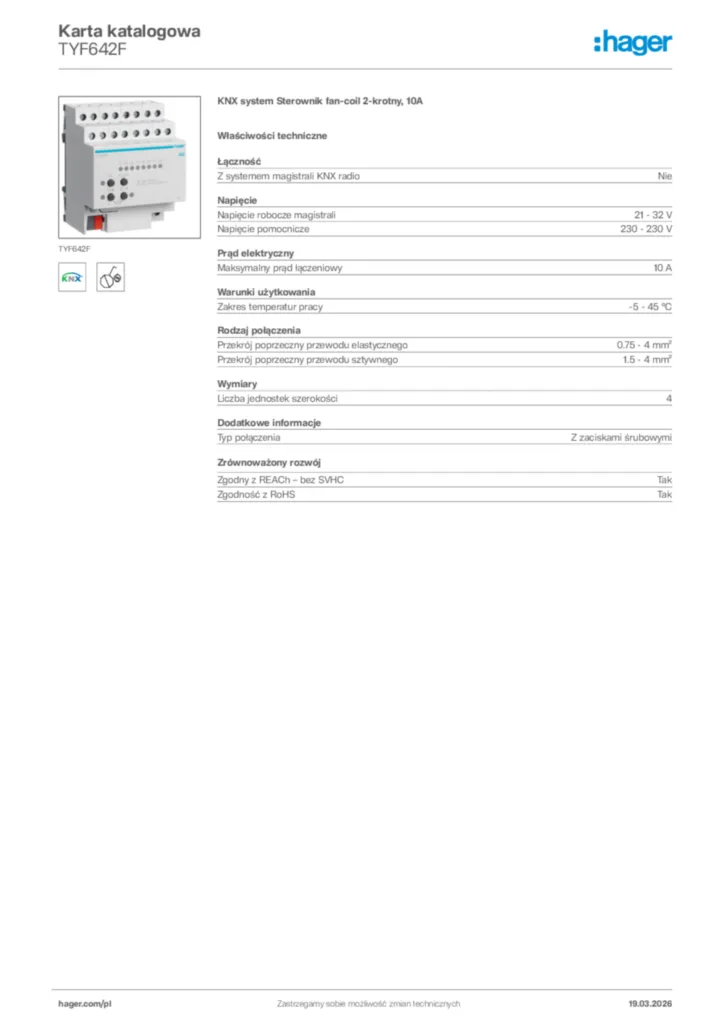

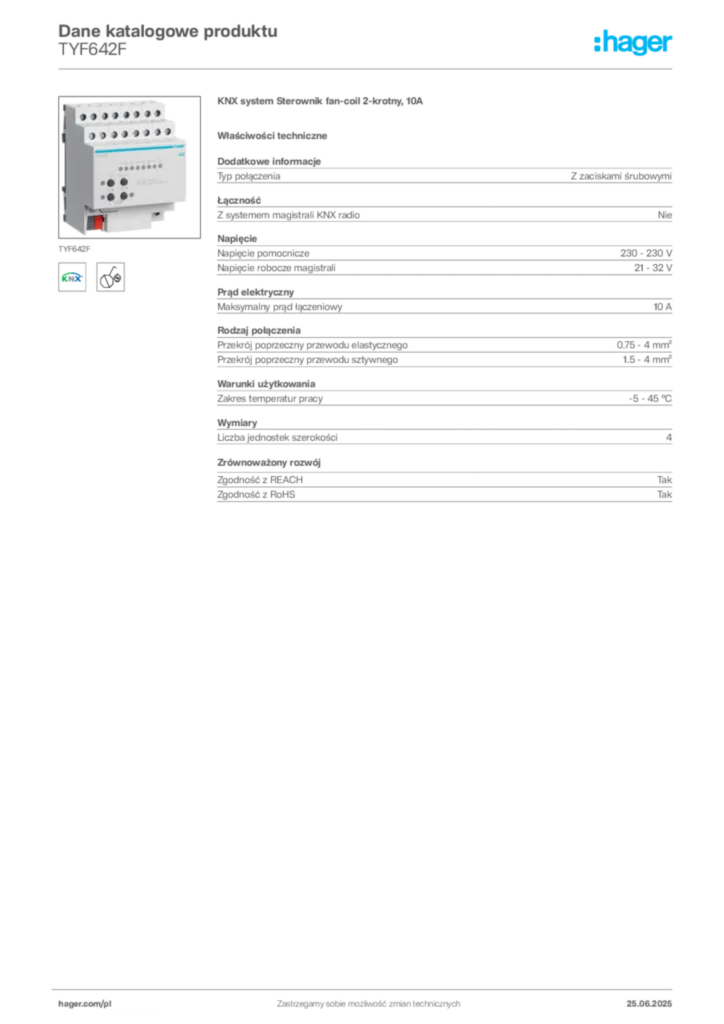

do elektrycznego sterowania konwektorami wentylatorowymi, sterowanie 1 lub 2 kanałami wentylatorów z 6 lub 3 prędkościami, do przekształcania sygnałów wielkości nastawczych RTR na wartości ustawienia zaworów i prędkości wentylatorów, ręczne sterowanie dmuchawami za pomocą czujników przyciskowych lub paneli sterowania, 4 przyciski do obsługi ręcznej do sterowania zaworami/prędkością wentylatorów oraz wł./wył. funkcji magistrali
Tryb wielofazowy
nadaje się do włączania różnych przewodów zewnętrznych
Rodzaj pracy
tryby pracy: ogrzewanie, chłodzenie, ogrzewanie i chłodzenie
Konfiguracja
Kanały
wykorzystanie wolnych kanałów do sterowania przełączanymi obciążeniami
Liczba modułów
4
Elementy sterujące i wskaźniki
Obsługa
obsługa ręczna możliwa bez szyny, np. na budowie
Klawisz / Przycisk
z przyciskiem programowania i czerwoną diodą LED programowania
Charakterystyka elektryczna
Częstotliwość
50/60 Hz
Napięcie
Napięcie pomocnicze
230 V AC
Napięcie robocze przez magistralę
21…32 V DC
Napięcie zasilania systemu
30V DC poprzez magistralę
Wymiary
głębokość
70 mm
Wysokość montażu od szyny
63 mm
szerokość urządzenia do montażu na szynie (DMS)
4 modules
Wysokość
90 mm
Szerokość
72 mm
Moc
- układ podwójny
2300 W
Moc wejściowa
0.15 W
Pobór mocy – KNX
max. 150 mW
Całkowite straty mocy dla prądu znamionowego
3 W
Transformatory konwencjonalne
1200 VA
Transformatory elektroniczne
1500 W
Materiał
Kolor specjalny - linia design
jasnoszary
Kolor
jasnoszary
Kolor RAL
RAL 7035
Sterowanie oświetleniem
- nieskompensowane
1000 W
Sterowanie żarówkami fluorescencyjnymi
- skompensowane równolegle
1160 W
Sterowanie LED
BLC
z 8 czerwonymi diodami stanu i 3 czerwonymi diodami LED do sygnalizacji sterowania ręcznego
Sterowanie lampami żarowymi
Żarówki 230 V
2300 W
Świetlówki halogenowe 230 V
2300 W
Instalacja / Montaż
Montaż
szyna TS
Podłączenie
Przekrój przewodu elastycznego (linka) w zacisku
0,75 / 4mm²
Przekrój przewodu sztywnego (drut) w zacisku
1,5 / 4mm²
Przekrój przewodu (elastycznego)
0.5…4 mm²
Rodzaj podłączenia do magistrali
złącze TG008
Porty magistralne
z wbudowanym portem magistralnym
Rodzaj przyłącza
z zaciskami śrubowymi
Rodzaj przyłącza magistrali
podłączenie magistrali poprzez zaciski przyłączeniowe
Ustawienia
Obsługiwane tryby konfiguracji
system
Bezpieczeństwo
Stopień ochrony
IP20
Zgodny z REACH
Tak
Zgodny z dyrektywą ROHS
Tak
Warunki użytkowania
Temperatura robocza
-5…45 °C
Temperatura przechowywania/transportu
-25…70 °C (przechowywanie w temp. > 45°C skraca żywotność)
