SPD T1+T2 4P sieć TN-S/TT Iimp=100kA Up≤1,5kV styk SPA801
EAN
3250615514844
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
5200,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Modułowa szyna fazowa 5 dostępne produkty
Uzupełnij swój system
-
KDN363F
Szyna grzebieniowa widełkowa pozioma 4P 10mm2 do RCCB 4P+MCB / SPD 4P+MCB 3P 12M
146,30 zł / szt.* -
KDN380ASzyna grzebieniowa widełkowa pozioma 3P 16mm2 12M
84,50 zł / szt.* -
KDN380BSzyna grzebieniowa widełkowa pozioma 3P 16mm2 57M
329,00 zł / szt.* -
KDN480ASzyna grzebieniowa widełkowa pozioma 4P 16mm2 do SPD 4P + RCCB 4P/MCB 4P 12M
158,00 zł / szt.* -
KDN480BSzyna grzebieniowa widełkowa pozioma 4P 16mm2 do SPD 4P + RCCB 4P/MCB 4P 56M
663,00 zł / szt.*

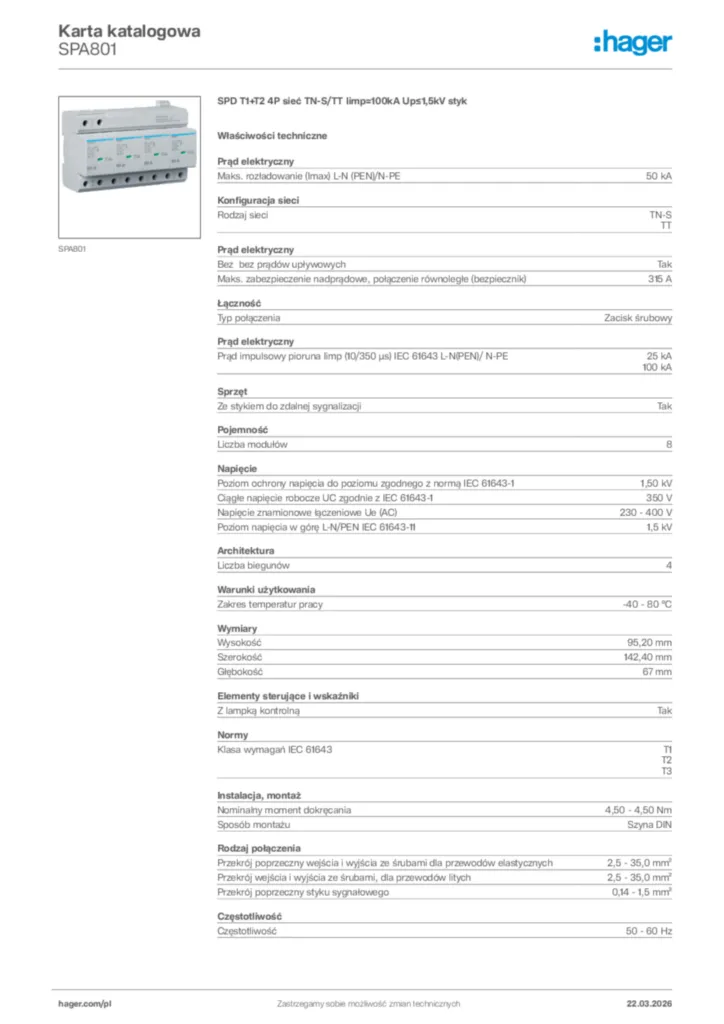

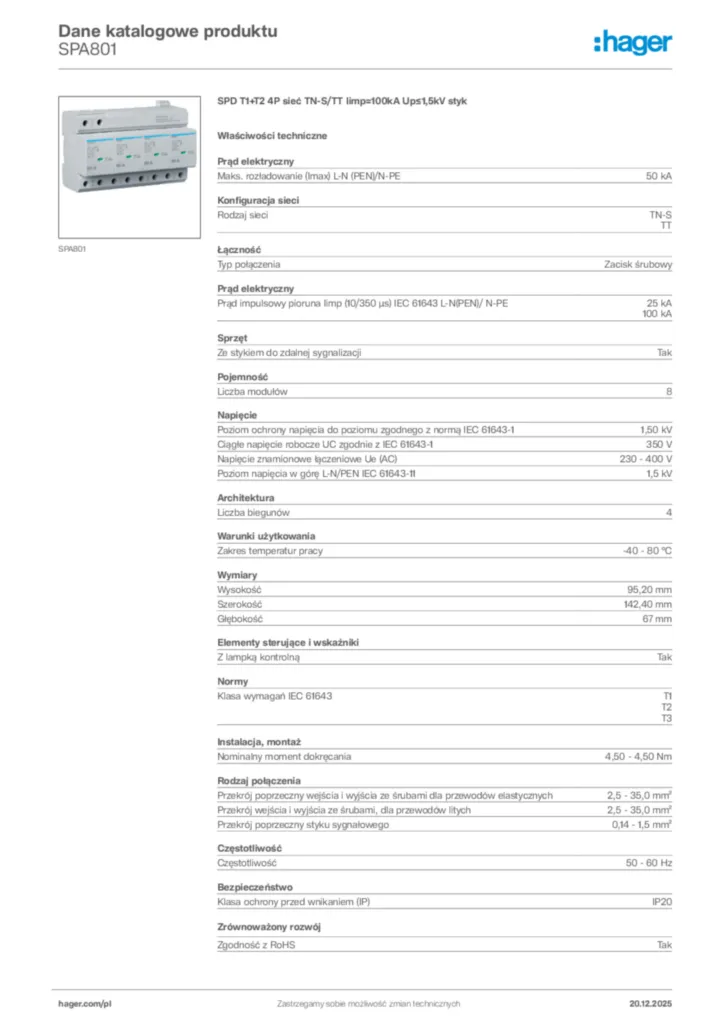

Specyfikacja techniczna
Konfiguracja sieci
-
Rodzaj sieciTN-S, TT
Prąd elektryczny
-
Maks. rozładowanie (Imax) L-N (PEN)/N-PE50 kA
-
Prąd impulsowy pioruna Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA, 100 kA
Łączność
-
Typ połączeniaZacisk śrubowy
Sprzęt
-
Ze stykiem do zdalnej sygnalizacjiTak
Pojemność
-
Liczba modułów8
Napięcie
-
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-11,50 kV
-
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1350 V
Architektura
-
Liczba biegunów4
Warunki użytkowania
-
Zakres temperatur pracy-40 - 80 °C
Wymiary
-
Wysokość95,20 mm
-
Szerokość142,40 mm
-
Głębokość67 mm
Elementy sterujące i wskaźniki
-
Z lampką kontrolnąTak
Normy
-
Klasa wymagań IEC 61643T1, T2, T3
Instalacja, montaż
-
Nominalny moment dokręcania4,50 - 4,50 Nm
Rodzaj połączenia
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych2,5 - 35,0 mm²
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych2,5 - 35,0 mm²
-
Przekrój poprzeczny styku sygnałowego0,14 - 1,5 mm²
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu en-GB, de-DE 2024-12-06
PDF780,57 kB -
Dane techniczne - Deklaracja zgodności
SPD Ograniczniki przepięć; SPA001N, SPA081, SPA800, SPA801
PDF183,02 kB
