Modułowy rozłącznik izolacyjny 4P 40A 400V SBN440
EAN
3250615510198
Liczba w opakowaniu
3 szt.
Grupa rabatowa
APA
Cena
184,00zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Wyposażenie dodatkowe do aparatury modułowej 1 dostępne produkty
-
Separacja faz 1 dostępne produkty
-
Blokady i zamki 1 dostępne produkty
-
Osłona przyłączy 1 dostępne produkty
Uzupełnij swój system
Specyfikacja techniczna
Architektura
-
Liczba biegunów4
-
Pozycja neutralnaBez położenia neutralnego
-
Układ biegunów4P
Prąd elektryczny
-
Prąd znamionowy40 A
-
Zdolność wyłączania przy 400 V AC23A846 A
-
Znamionowy prąd zwarciowy warunkowy lcc z bezpiecznikami gl-gG0,60 kA
-
Dopuszczalny prąd znamionowy AC21 kategoria A40 A
-
Dopuszczalna wartość znamionowa prądu AC21 kategoria B40 A
-
Dopuszczalny prąd znamionowy AC22 kategoria A40 A
-
Dopuszczalna wartość znamionowa prądu AC22 kategoria B40 A
-
Dopuszczalny prąd znamionowy AC23 kategoria A40 A
-
Dopuszczalna wartość znamionowa prądu AC23 kategoria B40 A
-
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-30,84 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609470,60 kA
Instalacja, montaż
-
Nominalny moment dokręcania2,80 - 2,80 Nm
-
Typ połączenia dolnego aparatury modułowejZacisk śrubowy
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)400 - 400 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui440 V
-
Znamionowe napięcie udarowe Uimp6000 V
Pojemność
-
Liczba modułów4
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Częstotliwość
-
Częstotliwość50 - 60 Hz
Wymiary
-
Wysokość83 mm
-
Szerokość70 mm
-
Głębokość69 mm
Sprzęt
-
Liczba styków NO4
-
Liczba styków NC0
Warunki użytkowania
-
Zakres temperatur pracy-20 - 70 °C
-
Temperatura przechowywania/transportu-40 - 80 °C
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego2.5 - 16 mm²
-
Przekrój poprzeczny przewodu sztywnego2.5 - 25 mm²
Wytrzymałość
-
Wytrzymałość mechaniczna (liczba cykli)60000
-
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)5000
-
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)5000
Moc
-
Całkowite straty mocy dla prądu znamionowego4,40 W
-
Straty mocy na biegun dla prądu znamionowego1,10 W
Łączność
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-

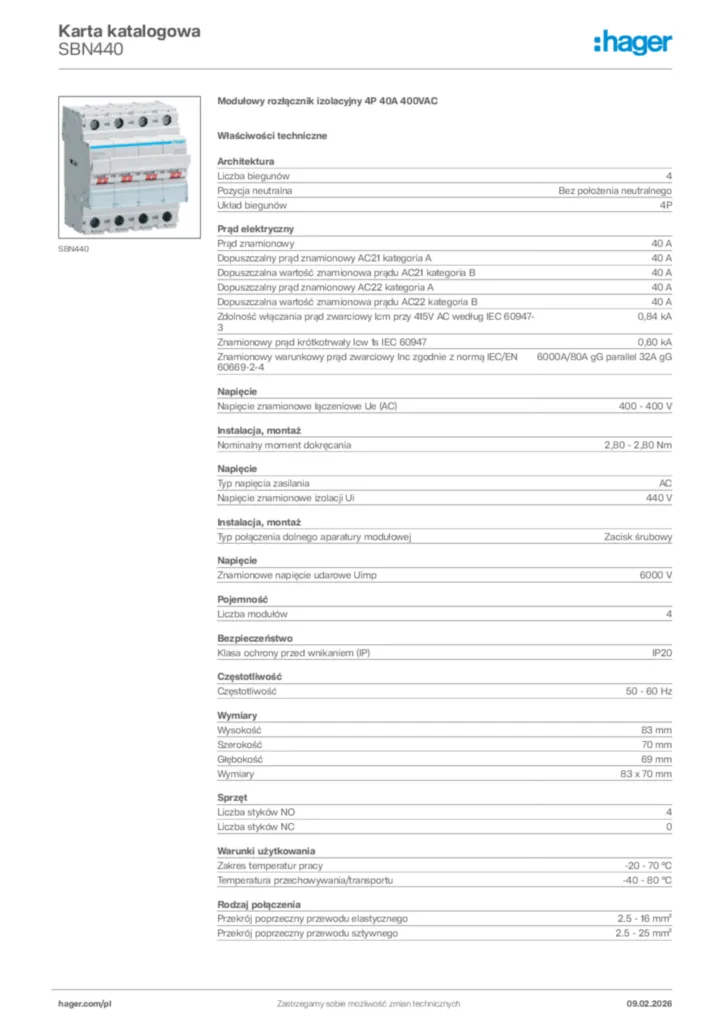

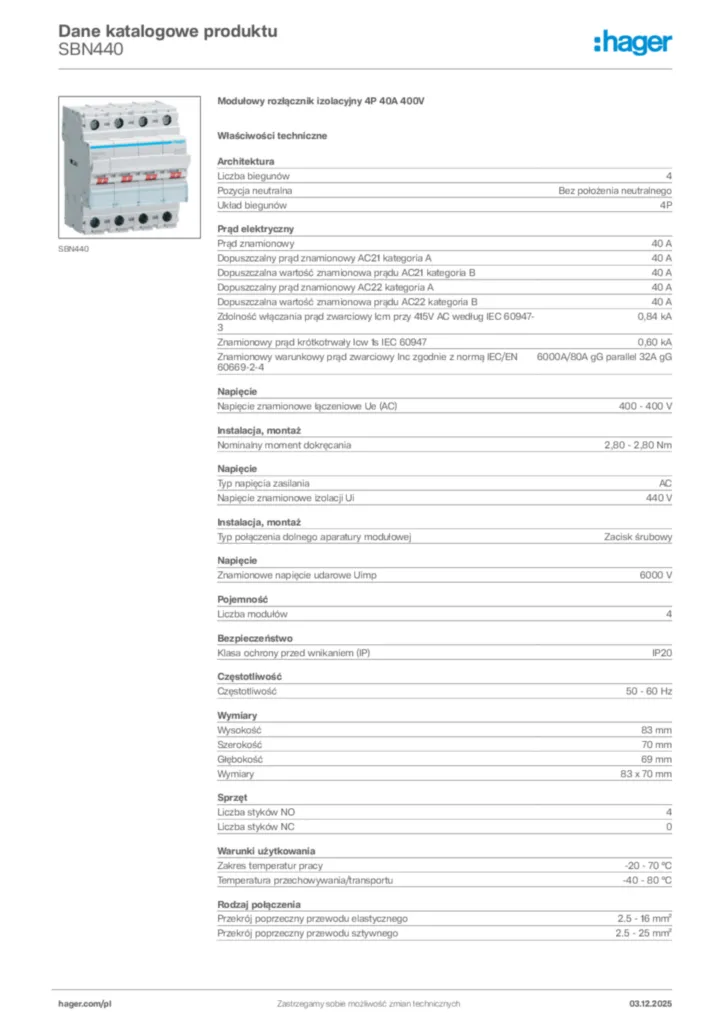

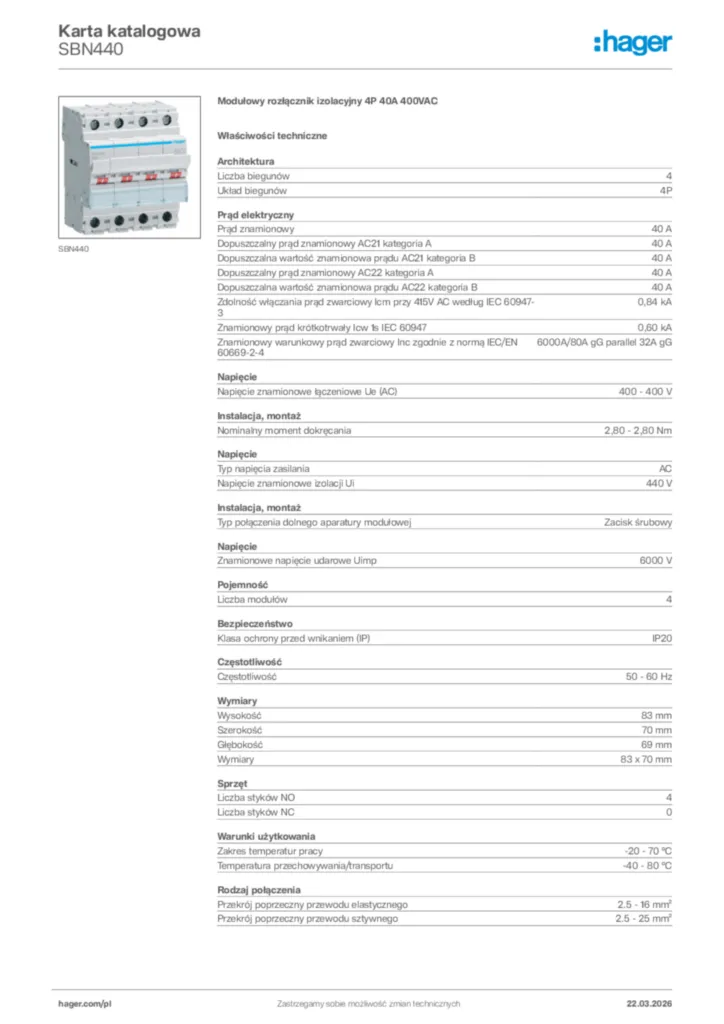

Dane techniczne — Karta produktu
