Urządzenia do montażu na szynie DIN

Modułowy rozłącznik izolacyjny 1P 40A 230V SBN140

Name: SBN140
Brand: Hager
SKU: SBN140
Price: 67.5 PLN

EAN

3250615510167

Liczba w opakowaniu

12 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

67,50 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

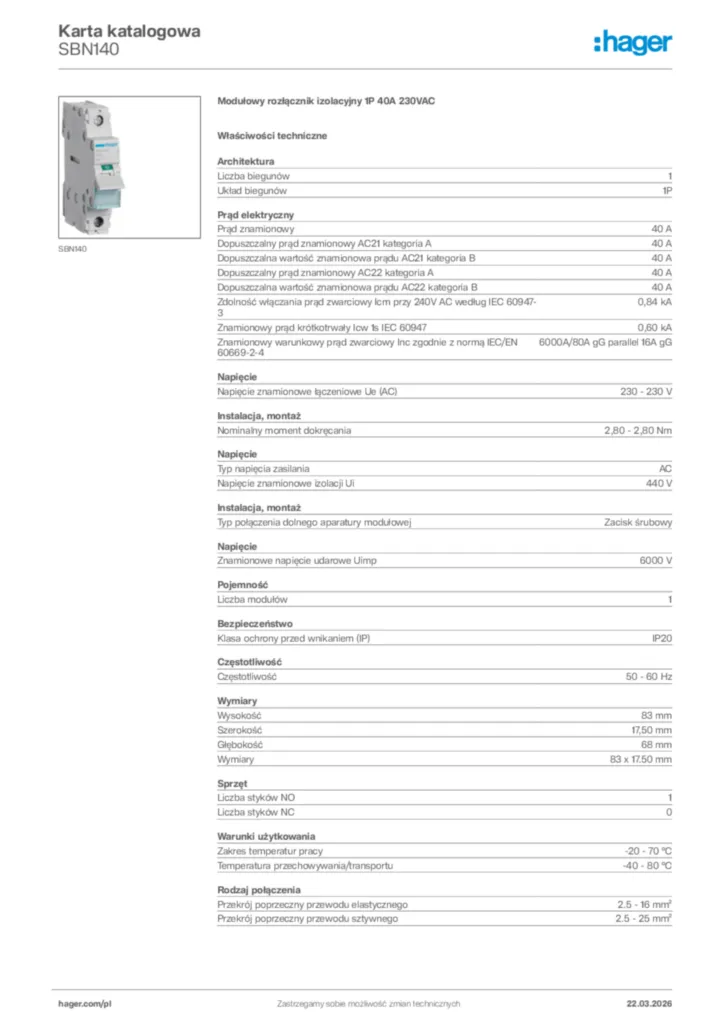

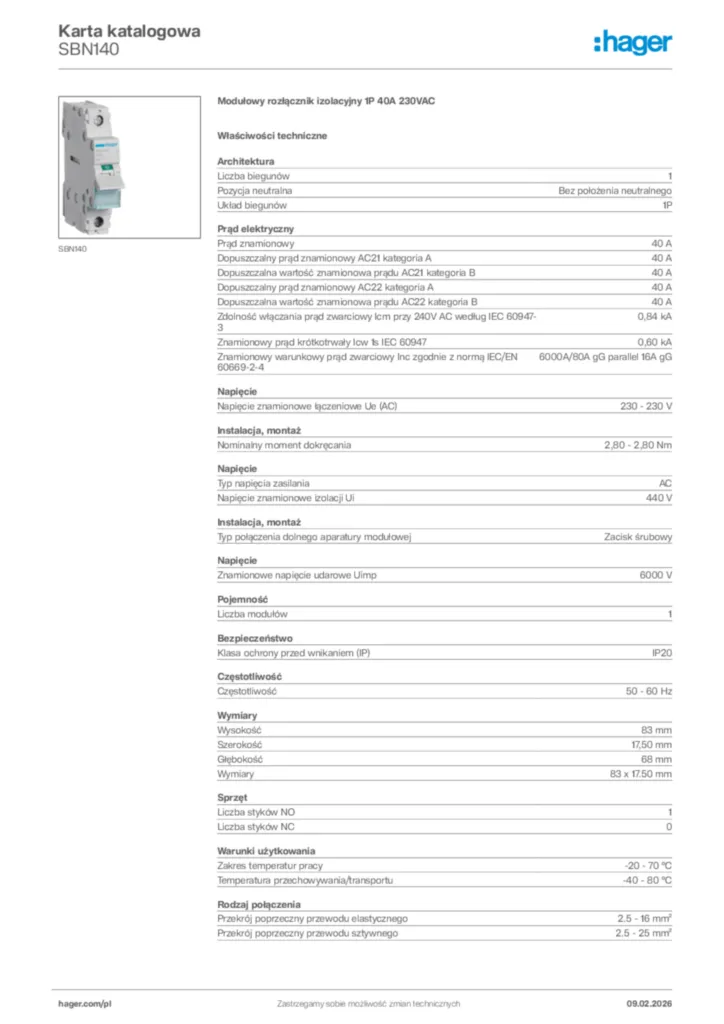

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Separacja faz 1 dostępne produkty
Osłona przyłączy 1 dostępne produkty
Wyposażenie dodatkowe do aparatury modułowej 1 dostępne produkty

Specyfikacja techniczna

Liczba biegunów

1
Pozycja neutralna

Bez położenia neutralnego
Układ biegunów

1P

Prąd znamionowy

40 A
Dopuszczalny prąd znamionowy AC21 kategoria A

40 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

40 A
Dopuszczalny prąd znamionowy AC22 kategoria A

40 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

40 A
Zdolność włączania prąd zwarciowy Icm przy 240V AC według IEC 60947-3

0,84 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

0,60 kA
Znamionowy warunkowy prąd zwarciowy Inc zgodnie z normą IEC/EN 60669-2-4

6000A/80A gG parallel 16A gG

Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy

Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

440 V
Znamionowe napięcie udarowe Uimp

6000 V

Liczba modułów

1

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 60 Hz

Wysokość

83 mm
Szerokość

17,50 mm
Głębokość

68 mm

Liczba styków NO

1
Liczba styków NC

0

Zakres temperatur pracy

-20 - 70 °C
Temperatura przechowywania/transportu

-40 - 80 °C

Przekrój poprzeczny przewodu elastycznego

2.5 - 16 mm²
Przekrój poprzeczny przewodu sztywnego

2.5 - 25 mm²

Wytrzymałość mechaniczna (liczba cykli)

60000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)

5000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)

5000

Całkowite straty mocy dla prądu znamionowego

1,10 W
Straty mocy na biegun dla prądu znamionowego

1,10 W

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak
