MCCB Wyłącznik mocy h3+ P630 LSnI 3x250A 40kA HNW250GR

Name: HNW250GR
Brand: Hager
SKU: HNW250GR20
Price: 6614 PLN

EAN

3250613244514

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

6614,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

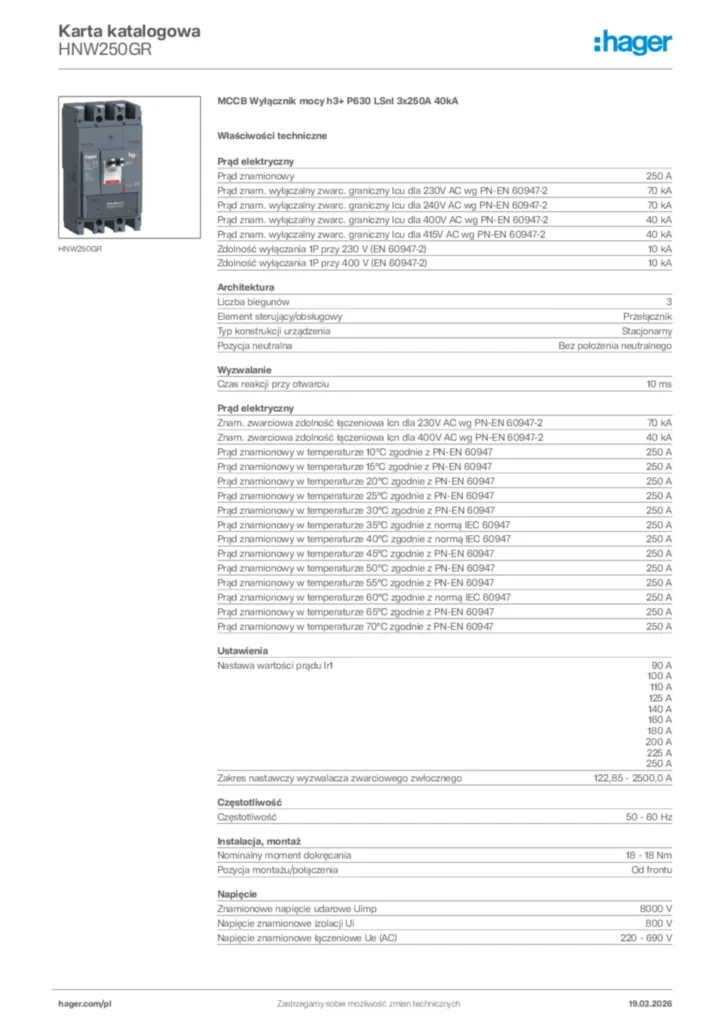

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Przewody komunikacyjne 1 dostępne produkty
Akcesoria elektryczne 1 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty
Wyzwalacz podnapięciowy 8 dostępne produkty
Styki pomocnicze i sygnalizacyjne 4 dostępne produkty
Zobacz więcej 37 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

250 A
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 230 V AC PN-EN-60947-2

70 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 240 V AC PN-EN-60947-2

70 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 400 V AC PN-EN-60947-2

40 kA
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 415 V AC PN-EN-60947-2

40 kA
Zdolność wyłączania na 1 biegunie dla AC 230 V PN-EN-60947-2

10 kA
Zdolność wyłączania na 1 biegunie dla AC 400 V PN-EN-60947-2

10 kA
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 230 V AC zgodnie z PN-EN-60947-2

70 kA
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 400 V AC zgodnie z PN-EN-60947-2

40 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 35°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 40°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 60°C zgodnie z PN-EN-60947

250 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN-60947

250 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Czas reakcji przy otwarciu

10 ms

Nastawa wartości prądu Ir1

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

122,85 - 2500,0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

18 - 18 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

LSNI

Całkowite straty mocy dla prądu znamionowego

36,80 W
Straty mocy na biegun dla prądu znamionowego

12,30 W

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochronności IP

IP4X

Zakres temperatur pracy

-25 - 70 °C

Typ złącza/wtyku

Zaciski

Materiał kabla

Miedź

Wysokość

260 mm
Szerokość

140 mm
Głębokość

150 mm

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie
Kompatybilny z blokiem różnicowoprądowym

Tak
Nadaje się do szafy rozdzielczej

Tak

Pozycja zasilania

Dwukierunkowy

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

5 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

100 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

1
