MCCB Wyłącznik mocy h3+ P630 TM 3x250A 40kA HNW250DR
EAN
3250613244507
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
4701,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Wyzwalacz wzrostowy 5 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 4 dostępne produkty -
Blokady i zamki 6 dostępne produkty -
Przewód blokujący elektrycznej 2 dostępne produkty -
Zobacz więcej 29 dostępne inne produkty
Uzupełnij swój system
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
365,00 zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
311,00 zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
332,00 zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
365,00 zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
365,00 zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
491,00 zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
461,00 zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
537,00 zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
461,00 zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
523,00 zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
523,00 zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
527,00 zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
523,00 zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
336,00 zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
385,00 zł / szt.* -
HXA027HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny 250VAC 125VDC
287,00 zł / szt.* -
HXA028HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny niskonapięciowy
287,00 zł / szt.*
-
HXA039H
MCCB Blokada dźwigni x160-P160-x250-P250-x630
179,00 zł / szt.* -
HXB070HMCCB Linka do blokady mechanicznej 1m x250 / h250
225,00 zł / szt.* -
HXB071HMCCB Linka do blokady mechanicznej 1,5m x250 / h250
275,00 zł / szt.* -
HXS999HMCCB Zamek Ronis P160-P250
226,00 zł / szt.* -
HXW066HMCCB Mechanizm blokady x630/P630
769,00 zł / szt.* -
HXW890HMCCB Zestaw blokujący z zamkiem do podstawy wysuwnej x630/P630
266,00 zł / szt.*
-
HXB069H
MCCB Blokada elektryczna h3 napędów zdalnych typ B
282,00 zł / szt.* -
HXD068HMCCB Blokada elelektryczna napędów zdalnych h3 (2x 630/1000A) typ A
290,00 zł / szt.*
-
HXS920HMCCB Prowadznica do napędu S1&2 P160-P250-x630-P630
114,00 zł / szt.* -
HYW256HMCCB Cięgło TRIP do podstawy wtykowej (x630/P630)
135,00 zł / szt.*
-
HXW030HMCCB Napęd obrotowy bezpośredni x/P630
443,00 zł / szt.* -
HXW031HMCCB Napęd obrotowy montowany na drzwiach x/P630
904,00 zł / szt.*
-
HXW032HMCCB Napęd obrotowy bezpośredni x/P630 opcja zamka
641,00 zł / szt.*
-
HXW040HMCCB Napęd silnikowy x630/P630 24-48VDC z Auto-Reset
7070,00 zł / szt.* -
HXW040HKMCCB Napęd silnikowy x630/P630 24-48VDC z Auto-Reset i zamkiem
8436,00 zł / szt.* -
HXW042HMCCB Napęd silnikowy x630/P630 110-240VAC z Auto-Reset
7070,00 zł / szt.* -
HXW042HKMCCB Napęd silnikowy x630/P630 110-240VAC z Auto-Reset i zamkiem
8436,00 zł / szt.* -
HXW043HMCCB Napęd silnikowy x630/P630 24-48VDC bez Auto-Reset
7070,00 zł / szt.* -
HXW043HKMCCB Napęd silnikowy x630/P630 24-48VDC bez Auto-Reset z zamkiem
8436,00 zł / szt.* -
HXW044HMCCB Napęd silnikowy x630/P630 110-240VAC bez Auto-Reset
7070,00 zł / szt.* -
HXW044HKMCCB Napęd silnikowy x630/P630 110-240VAC bez Auto-Reset z zamkiem
8436,00 zł / szt.*
-
HXW901HMCCB Dzwignia napędu rozmiar 2 IP55 (10x10mm)
209,00 zł / szt.*
-
HXW912HMCCB Wałek 14x14mm 200mm (10x10mm)
232,00 zł / szt.* -
HXW913HMCCB Wałek 14x14mm 320mm (10x10mm)
245,00 zł / szt.* -
HXW915HMCCB Wałek 14x14mm 500mm (10x10mm)
266,00 zł / szt.*
-
HYD031HMCCB Przyłącze tylne 400A 3P
649,00 zł / szt.* -
HYW011HMCCB Rozszerzone przedłużenia przyłączy. x630/P630 3P (400A)
402,00 zł / szt.* -
HYW328HMCCB Złącze L do podstawy wtykowej (x630/P630) 1P
209,00 zł / szt.*
-
HYW200HMCCB Podstawa wtykowa x630/P630 3P
2591,00 zł / szt.* -
HYW300HMCCB Adapter wtykowy x630/P630 3P (400A)
892,00 zł / szt.* -
HYW330HMCCB Podstawa wysuwna x630/P630 3P
4864,00 zł / szt.* -
HYW332HMCCB Adapter wysuwny x630/P630 3P
1555,00 zł / szt.*
-
HYW021HMCCB Osłony zacisków prostych x630/P630 3P
240,00 zł / szt.* -
HYW023HMCCB Osłony zacisków rozstawnych x630/P630 3P
310,00 zł / szt.* -
HYW025HMCCB Osłona zacisków tylnych i podstawy wysuwnej x630/P630 3P
98,50 zł / szt.* -
HYW050HMCCB Tylne pł. izol. przy. prostych P630 3P
79,00 zł / szt.* -
HYW052HMCCB Tylne płyty izolacyjne dla przyłączy rozszerzonych P630 3P
152,00 zł / szt.*

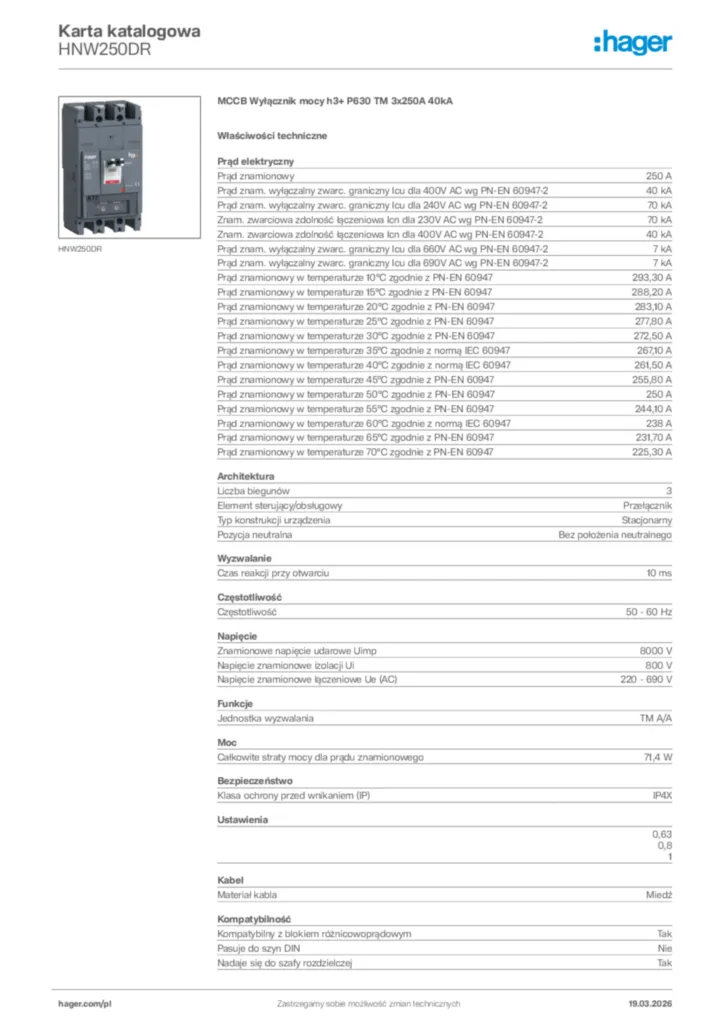

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy250 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-240 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-270 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-270 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-240 kA
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaBez położenia neutralnego
Wyzwalanie
-
Czas reakcji przy otwarciu10 ms
Częstotliwość
-
Częstotliwość50 - 60 Hz
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 690 V
Funkcje
-
Jednostka wyzwalaniaTM A/A
Moc
-
Całkowite straty mocy dla prądu znamionowego71,40 W
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
Kabel
-
Materiał kablaMiedź
Kompatybilność
-
Kompatybilny z blokiem różnicowoprądowymTak
-
Pasuje do szyn DINNie
-
Nadaje się do szafy rozdzielczejTak
Wymiary
-
Wysokość260 mm
-
Szerokość140 mm
-
Głębokość150 mm
-
Odpływowa szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)10 mm, 12 mm, 32 mm
-
Zasilająca szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)10 mm, 12 mm, 32 mm
Instalacja, montaż
-
Pozycja montażu/połączeniaOd frontu
-
Nominalny moment dokręcania18 - 18 Nm
Główne atrybuty elektryczne
-
Nominalny moment dokręcania dla zacisku odpływowego18 - 18 Nm
-
Nominalny moment obrotowy górny zacisk18 - 18 Nm
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Manual for moulded case circuit breaker h3+ P630 (Date: 2020-03)
Instrukcja montażu International 2015-10-05
PDF5,20 MB
Manual for moulded case circuit breaker h3+ P630 (Date: 2023-02)
Instrukcja montażu International 2023-02-16
PDF10,28 MB -
Dane techniczne - Deklaracja zgodności
Deklaracja zgodności UE
MCCB h3 Wyłączniki mocy, wielkość x630 i P630, In = 250 - 630 A; HEJ…, HEW…, HMJ…, HMW…, HNJ…, HNW…, HPW…
PDF343,22 kB
