MCCB Wyłącznik mocy h3 x630 TM 3x400A 40kA HNJ400DR

Name: HNJ400DR
Brand: Hager
SKU: HNJ400DR10
Price: 5054 PLN

EAN

3250613199692

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

5054,00 zł

/ szt. *

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

Pobierz kartę produktu

Uzupełnij swój system

Wyzwalacz podnapięciowy 8 dostępne produkty
Wałek napędu wyłącznika mocy 3 dostępne produkty
Przyłącza 5 dostępne produkty
Uchwyt z blokadą wyłącznika mocy 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

400 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

40 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

70 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

70 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

40 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

470,70 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

462,50 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

454,10 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

445,50 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

436,80 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

427,90 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

418,80 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

409,50 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

390,30 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

380,30 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

370 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

359,40 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Czas reakcji przy otwarciu

10 ms

Częstotliwość

50 - 60 Hz

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 415 V

Jednostka wyzwalania

TM A/A

Całkowite straty mocy dla prądu znamionowego

80 W

Klasa ochrony przed wnikaniem (IP)

IP4X

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Materiał kabla

Miedź

Kompatybilny z blokiem różnicowoprądowym

Tak
Pasuje do szyn DIN

Nie
Nadaje się do szafy rozdzielczej

Tak

Wysokość

260 mm
Szerokość

140 mm
Głębokość

150 mm
Odpływowa szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)

10 mm, 12 mm, 32 mm
Zasilająca szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)

10 mm, 12 mm, 32 mm

Pozycja montażu/połączenia

Od frontu
Nominalny moment dokręcania

18 - 18 Nm
Nominalny moment dokręcania dla zacisku odpływowego

18 - 18 Nm
Nominalny moment obrotowy górny zacisk

18 - 18 Nm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak

Certyfikaty i dokumenty

PEP en-GB 2025-07-25

PDF

14,81 MB

Hager REACH declaration HNJ400DR

PDF

Hager RoHS report HNJ400DR

PDF

Pobierz

Obraz produktu

Zdjęcie produktu HNJ400DR

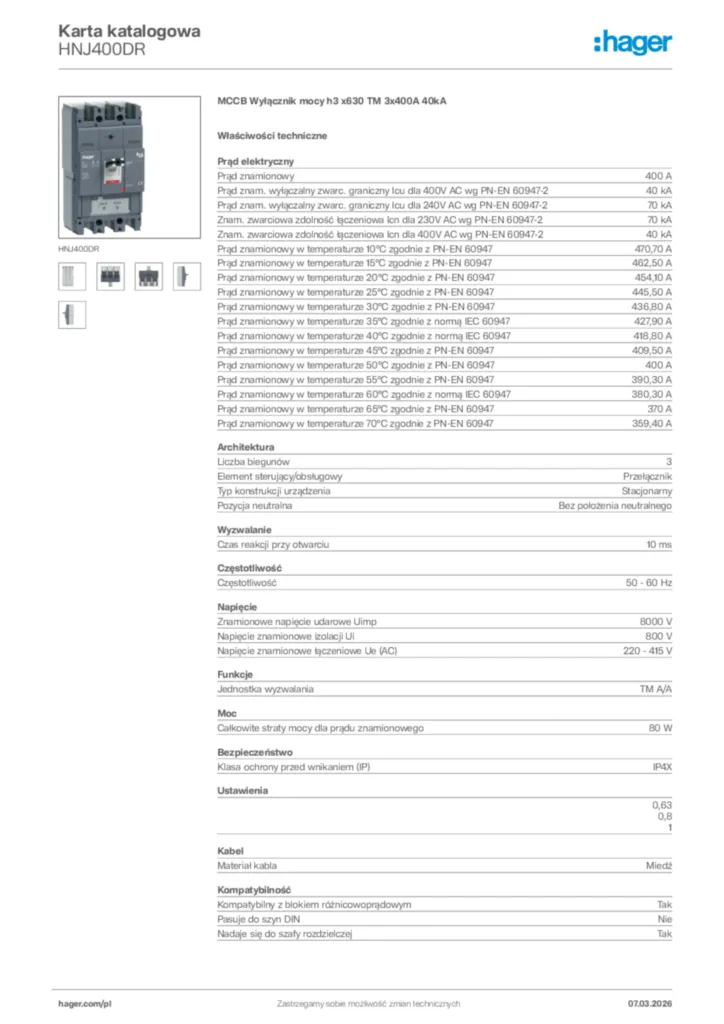

Product datasheet

Hager Dane katalogowe produktu HNJ400DR

MCCB Wyłącznik mocy h3 x630 TM 3x400A 40kA

PDF
Instrukcja montażu

Instrukcja montażu International 2024-10-29

PDF

10,33 MB
Podręcznik techniczny

Podręcznik techniczny en-GB 2021-02-26

PDF

26,34 MB
Dane techniczne - Deklaracja zgodności

Deklaracja zgodności UE

MCCB h3 Wyłączniki mocy, wielkość x630 i P630, In = 250 - 630 A; HEJ…, HEW…, HMJ…, HMW…, HNJ…, HNW…, HPW…

PDF

343,22 kB
