Główna aparatura łączeniowa

MCCB Wyłącznik mocy h3+ P630 TM 3x320A 50kA HMW320DR

Name: HMW320DR
Brand: Hager
SKU: HMW320DR10
Price: 5054 PLN

EAN

3250613244323

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

5054,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

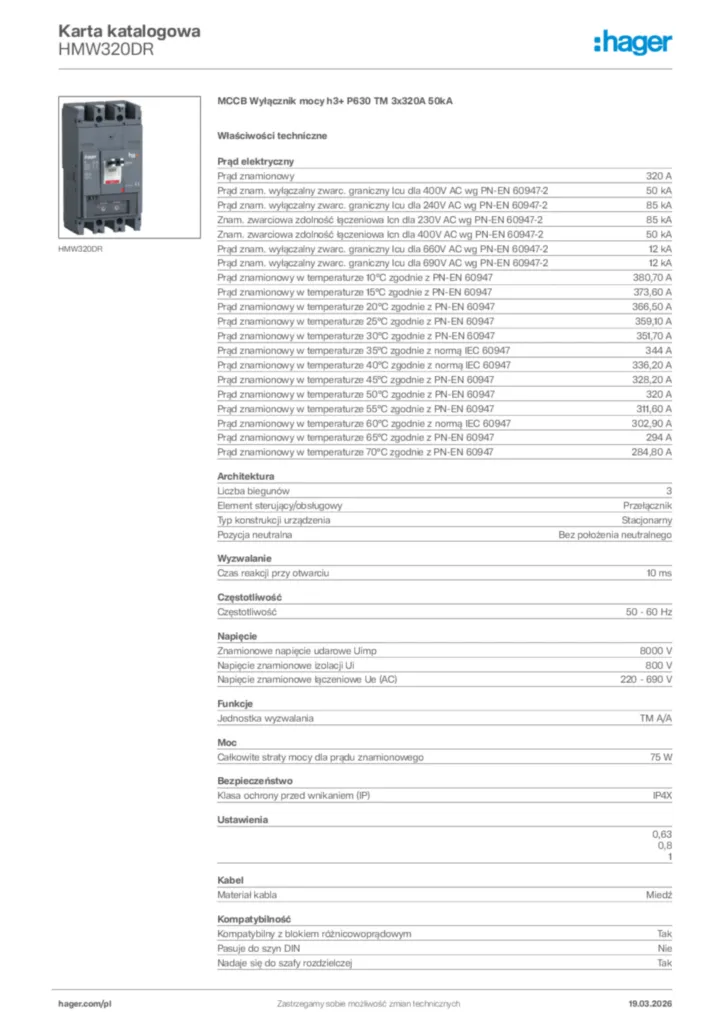

Pobierz kartę produktu

Uzupełnij swój system

Wyzwalacz podnapięciowy 8 dostępne produkty
Wałek napędu wyłącznika mocy 3 dostępne produkty
Przyłącza 2 dostępne produkty
Uchwyt z blokadą wyłącznika mocy 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 4 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

320 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

380,70 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

373,60 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

366,50 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

359,10 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

351,70 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

344 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

336,20 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

328,20 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

320 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

311,60 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

302,90 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

294 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

284,80 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Czas reakcji przy otwarciu

10 ms

Częstotliwość

50 - 60 Hz

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 690 V

Jednostka wyzwalania

TM A/A

Całkowite straty mocy dla prądu znamionowego

75 W

Klasa ochrony przed wnikaniem (IP)

IP4X

AT_ThermalProtectionKnobSetting

0,63, 0,8, 1

Materiał kabla

Miedź

Kompatybilny z blokiem różnicowoprądowym

Tak
Pasuje do szyn DIN

Nie
Nadaje się do szafy rozdzielczej

Tak

Wysokość

260 mm
Szerokość

140 mm
Głębokość

150 mm
Odpływowa szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)

10 mm, 12 mm, 32 mm
Zasilająca szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)

10 mm, 12 mm, 32 mm

Pozycja montażu/połączenia

Od frontu
Nominalny moment dokręcania

18 - 18 Nm
Nominalny moment dokręcania dla zacisku odpływowego

18 - 18 Nm
Nominalny moment obrotowy górny zacisk

18 - 18 Nm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak
