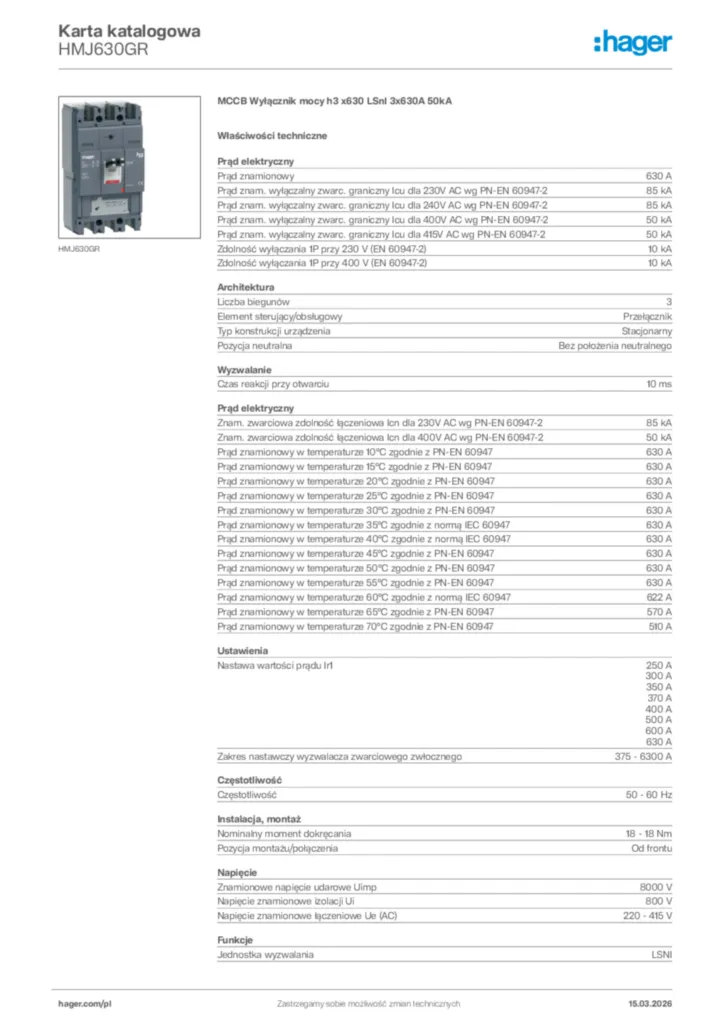

MCCB Wyłącznik mocy h3 x630 LSnI 3x630A 50kA HMJ630GR

EAN
3250613198138
Liczba w opakowaniu
1 szt.
Cena
Cena na zapytanie

Produkt niestety nie jest już dostępny. W celu uzyskania informacji o alternatywnym rozwiązaniu prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią.

Uzupełnij swój system

Akcesoria opcjonalne

  • Zobacz więcej (62)
    • Wyzwalacz podna­pię­ciowy 8 dostępne produkty
    • Wałek napędu wyłącz­nika mocy 3 dostępne produkty
    • Uchwyt z blokadą wyłącz­nika mocy 1 dostępne produkty
    • Styki pomoc­nicze i sygna­lizacyjne 5 dostępne produkty
    • Prze­wody komu­nika­cyjne 1 dostępne produkty
    • Wyzwalacz wzro­stowy 5 dostępne produkty

    Specyfikacja techniczna

    Prąd elek­tryczny
    • Prąd znamio­nowy
      630 A
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2
      85 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2
      85 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2
      50 kA
    • Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2
      50 kA
    • Zdol­ność wyłączania 1P przy 230 V (EN 60947-2)
      10 kA
    • Zdol­ność wyłączania 1P przy 400 V (EN 60947-2)
      10 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 230V AC wg PN-EN 60947-2
      85 kA
    • Znam. zwar­ciowa zdol­ność łącze­niowa Icn dla 400V AC wg PN-EN 60947-2
      50 kA
    • Prąd znamio­nowy w temperaturze 10°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 15°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 20°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 25°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 30°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 35°C zgodnie z normą IEC 60947
      630 A
    • Prąd znamio­nowy w temperaturze 40°C zgodnie z normą IEC 60947
      630 A
    • Prąd znamio­nowy w temperaturze 45°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 50°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 55°C zgodnie z PN-EN 60947
      630 A
    • Prąd znamio­nowy w temperaturze 60°C zgodnie z normą IEC 60947
      622 A
    • Prąd znamio­nowy w temperaturze 65°C zgodnie z PN-EN 60947
      570 A
    • Prąd znamio­nowy w temperaturze 70°C zgodnie z PN-EN 60947
      510 A
    Archi­tek­tura
    • Liczba biegunów
      3
    • Element sterujący/ob­sługowy
      Prze­łącznik
    • Typ konstrukcji urządzenia
      Stacjonarny
    • Pozycja neutralna
      Bez położenia neutral­nego
    Wyzwalanie
    • Czas reakcji przy otwarciu
      10 ms
    Ustawienia
    • Nastawa wartości prądu Ir1
      250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
    • Zakres nastawczy wyzwalacza zwar­cio­wego zwłocz­nego
      375 - 6300 A
    Często­tliwość
    • Często­tliwość
      50 - 60 Hz
    Instalacja, montaż
    • Nomi­nalny moment dokręcania
      18 - 18 Nm
    • Pozycja montażu/po­łączenia
      Od frontu
    Napięcie
    • Znamio­nowe napięcie udarowe Uimp
      8000 V
    • Napięcie znamio­nowe izolacji Ui
      800 V
    • Napięcie znamio­nowe łącze­niowe Ue (AC)
      220 - 415 V
    Funkcje
    • Jednostka wyzwalania
      LSNI
    Moc
    • Całko­wite straty mocy dla prądu znamio­nowego
      119 W
    • Straty mocy na biegun dla prądu znamio­nowego
      39,6 W
    Sprzęt
    • Liczba styków pomoc­niczych prze­łącz­nych
      0
    • Liczba styków pomoc­niczych rozwier­nych
      0
    • Liczba styków pomoc­niczych zwier­nych
      0
    Bezpie­czeń­stwo
    • Klasa ochrony przed wnika­niem (IP)
      IP4X
    Warunki użyt­ko­wania
    • Zakres temperatur pracy
      -25 - 70 °C
    Rodzaj połączenia
    • Typ złącza/w­tyku
      Zaciski
    Kabel
    • Materiał kabla
      Miedź, Alumi­nium
    Wymiary
    • Wyso­kość
      260 mm
    • Szero­kość
      140 mm
    • Głębo­kość
      150 mm
    Elementy sterujące i wskaź­niki
    • Wbudowany napęd silnikowy
      Nie
    Kompa­ty­bil­ność
    • Pasuje do szyn DIN
      Nie
    • Kompa­ty­bilny z blokiem różnicowoprądowym
      Tak
    • Nadaje się do szafy rozdziel­czej
      Tak
    Zasilanie
    • Pozycja zasilania
      Dwukie­run­kowy
    Zabez­pie­czenie elek­tryczne
    • Zabez­pie­czenie prze­cią­żeniowe zwłoczne (ltd): opóź­nienie (tr)
      5 s
    • Zabez­pie­czenie krót­ko­zw­łoczne (std): prąd (Isd)
      1,5, 2, 3, 4, 5, 6, 7, 8, 10
    • Zabez­pie­czenie krót­ko­zw­łoczne (std): czas opóź­nienia (tsd)
      100 ms
    • Zabez­pie­czenie bezzwłoczne (li): współ­czynnik ustawienia zegara
      1
