MCCB Wyłącznik mocy h3 x630 LSnI 3x400A 50kA HMJ400GR

Name: HMJ400GR
Brand: Hager
SKU: HMJ400GR20

EAN

3250613198114

Liczba w opakowaniu

1 szt.

Cena

Cena na zapytanie

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

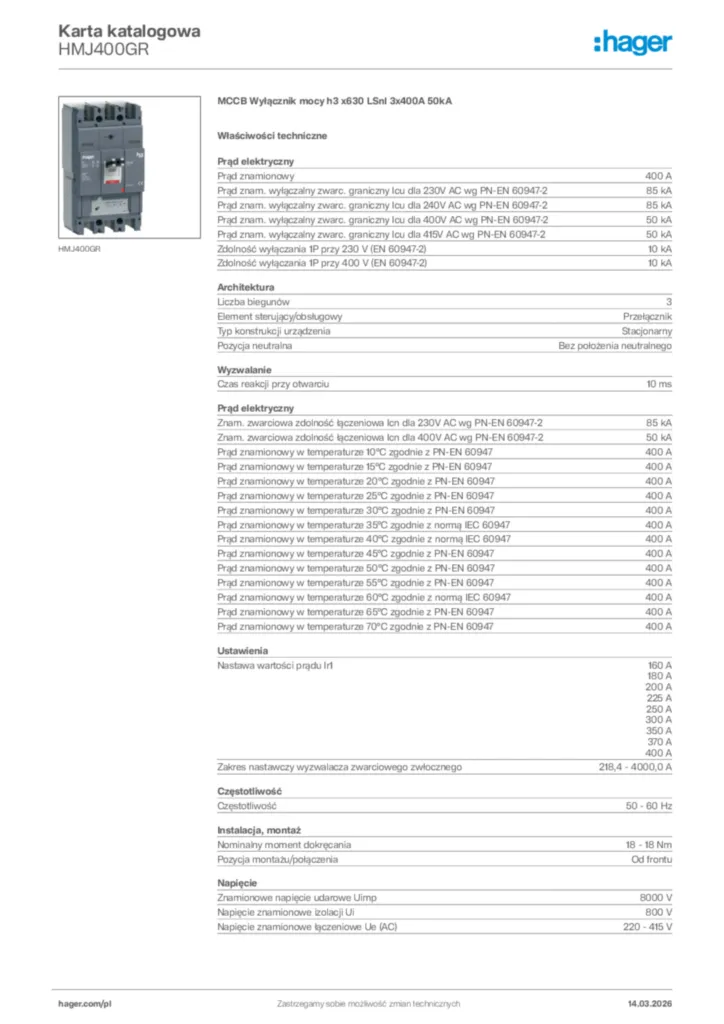

Pobierz kartę produktu

Uzupełnij swój system

Wyzwalacz podnapięciowy 8 dostępne produkty
Wałek napędu wyłącznika mocy 3 dostępne produkty
Przyłącza 5 dostępne produkty
Uchwyt z blokadą wyłącznika mocy 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty
Przewody komunikacyjne 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

400 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

85 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

50 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

10 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

10 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

85 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

50 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

400 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

400 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

400 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

400 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

400 A

Liczba biegunów

3
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Bez położenia neutralnego

Czas reakcji przy otwarciu

10 ms

Nastawa wartości prądu Ir1

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

218,4 - 4000,0 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

18 - 18 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 415 V

Jednostka wyzwalania

LSNI

Całkowite straty mocy dla prądu znamionowego

57,8 W
Straty mocy na biegun dla prądu znamionowego

19,3 W

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Typ złącza/wtyku

Zaciski

Materiał kabla

Miedź

Wysokość

260 mm
Szerokość

140 mm
Głębokość

150 mm

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie
Kompatybilny z blokiem różnicowoprądowym

Tak
Nadaje się do szafy rozdzielczej

Tak

Pozycja zasilania

Dwukierunkowy

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

5 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

100 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

1
