MCCB Wyłącznik mocy h3 x630 TM 4x250A 50kA HMJ251DR
EAN
3250613199319
Liczba w opakowaniu
1 szt.
Cena na zapytanie
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Produkt niestety nie jest już dostępny. W celu uzyskania informacji o alternatywnym rozwiązaniu prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią.
Uzupełnij swój system
Akcesoria opcjonalne
-
Blok różnicowoprądowy MCCB typ A 2 dostępne produkty -
Wyzwalacz wzrostowy 5 dostępne produkty -
Wyzwalacz podnapięciowy 8 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty -
Blokady i zamki 7 dostępne produkty -
Zobacz więcej 39 dostępne inne produkty
Uzupełnij swój system
-
HBW400H
MCCB Blok RCD do P630 4P 400A Idn nastawny
5892,00 zł / szt.* -
HBW630HMCCB Blok RCD do P630 4P 570A Idn nastawny
6300,00 zł / szt.*
-
HXA001H
MCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 24VDC
381,00 zł / szt.* -
HXA002HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 48VDC
324,00 zł / szt.* -
HXA003HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 100-120VAC
346,00 zł / szt.* -
HXA004HWyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 200-240VAC
381,00 zł / szt.* -
HXA005HMCCB Wyzwalacz wzrostowy x160-P160-x250-P250-x630-P630 380-450VAC
381,00 zł / szt.*
-
HXA011H
MCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 24VDC
513,00 zł / szt.* -
HXA013HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 100-120VAC
481,00 zł / szt.* -
HXA014HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 200-240VAC
561,00 zł / szt.* -
HXA015HMCCB Wyzwalacz podnapięciowy x160-P160-x250-P250-x630-P630 380-450VAC
481,00 zł / szt.* -
HXA051HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 24VDC
546,00 zł / szt.* -
HXA053HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 110VAC
546,00 zł / szt.* -
HXA054HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 220-240VAC
550,00 zł / szt.* -
HXA055HMCCB Wyzwalacz podnapięciowy zwłoczny x160-P160-x250-P250-x630-P630 380-415VAC
546,00 zł / szt.*
-
HXA021H
MCCB Styk pomocniczy x160-P160-x250-P250-x630-P630 1P 250VAC
351,00 zł / szt.* -
HXA024HMCCB Styk sygnalizacyjny x160-P160-x250-P250-x630-P630 1P 250VAC
402,00 zł / szt.* -
HXA027HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny 250VAC 125VDC
299,00 zł / szt.* -
HXA028HMCCB Styk sygnalizacyjny AL x630/P630 prawostronny niskonapięciowy
299,00 zł / szt.* -
HYC250HMCCB Zacisk styków pomocniczych P250/h250
382,00 zł / szt.*
-
HXA039H
MCCB Blokada dźwigni x160-P160-x250-P250-x630
187,00 zł / szt.* -
HXB070HMCCB Linka do blokady mechanicznej 1m x250 / h250
235,00 zł / szt.* -
HXB071HMCCB Linka do blokady mechanicznej 1,5m x250 / h250
287,00 zł / szt.* -
HXS999HMCCB Zamek Ronis P160-P250
236,00 zł / szt.* -
HXW066HMCCB Mechanizm blokady x630/P630
803,00 zł / szt.* -
HXW166HMCCB Zestaw sprzegłowy do blokowania jednoczesnego załączenia x630/P630 4P
1946,00 zł / szt.* -
HXW890HMCCB Zestaw blokujący z zamkiem do podstawy wysuwnej x630/P630
277,00 zł / szt.*
-
HXB069HMCCB Blokada elektryczna h3 napędów zdalnych typ B
294,00 zł / szt.* -
HXD068HMCCB Blokada elelektryczna napędów zdalnych h3 (2x 630/1000A) typ A
303,00 zł / szt.*
-
HXS920HMCCB Prowadznica do napędu S1&2 P160-P250-x630-P630
119,00 zł / szt.* -
HYW256HMCCB Cięgło TRIP do podstawy wtykowej (x630/P630)
141,00 zł / szt.* -
HYW257HMCCB Cięgło SAFETY TRIP x630/P630 UnimesH Combiway
308,00 zł / szt.*
-
HXW030HMCCB Napęd obrotowy bezpośredni x/P630
462,00 zł / szt.* -
HXW031HMCCB Napęd obrotowy montowany na drzwiach x/P630
944,00 zł / szt.*
-
HXW032HMCCB Napęd obrotowy bezpośredni x/P630 opcja zamka
669,00 zł / szt.*
-
HXW040HMCCB Napęd silnikowy x630/P630 24-48VDC z Auto-Reset
7388,00 zł / szt.* -
HXW040HKMCCB Napęd silnikowy x630/P630 24-48VDC z Auto-Reset i zamkiem
8815,00 zł / szt.* -
HXW042HMCCB Napęd silnikowy x630/P630 110-240VAC z Auto-Reset
7388,00 zł / szt.* -
HXW042HKMCCB Napęd silnikowy x630/P630 110-240VAC z Auto-Reset i zamkiem
8815,00 zł / szt.* -
HXW043HMCCB Napęd silnikowy x630/P630 24-48VDC bez Auto-Reset
7388,00 zł / szt.* -
HXW043HKMCCB Napęd silnikowy x630/P630 24-48VDC bez Auto-Reset z zamkiem
8815,00 zł / szt.* -
HXW044HMCCB Napęd silnikowy x630/P630 110-240VAC bez Auto-Reset
7388,00 zł / szt.* -
HXW044HKMCCB Napęd silnikowy x630/P630 110-240VAC bez Auto-Reset z zamkiem
8815,00 zł / szt.*
-
HXW901HMCCB Dzwignia napędu rozmiar 2 IP55 (10x10mm)
218,00 zł / szt.*
-
HXW912HMCCB Wałek 14x14mm 200mm (10x10mm)
242,00 zł / szt.* -
HXW913HMCCB Wałek 14x14mm 320mm (10x10mm)
256,00 zł / szt.* -
HXW915HMCCB Wałek 14x14mm 500mm (10x10mm)
277,00 zł / szt.*
-
HYC255HMCCB Styk sygnalizacji wysunięcia P250/h250
470,00 zł / szt.*
-
HYC352HMCCB Zacisk styków pomocniczych 2 przewodowy P250/h250
267,00 zł / szt.* -
HYC353HMCCB Zacisk styków pomocniczych 3 przewodowy P250/h250
299,00 zł / szt.*
-
HYD032HMCCB Przyłącze tylne 400A 4P
748,00 zł / szt.* -
HYW002HMCCB Zaciski klatkowe x630/P630 Cu/Al 4P 1x35-300mm²
1279,00 zł / szt.* -
HYW008HMCCB Zaciski klatkowe x630/P630 Cu/Al 4P 2x35-300mm²
1850,00 zł / szt.* -
HYW010HMCCB Proste przedłużenia przyłączy x630/P630 4P (400A)
559,00 zł / szt.* -
HYW012HMCCB Rozszerzone przedłużenia przyłączy. x630/P630 4P (400A)
559,00 zł / szt.* -
HYW328HMCCB Złącze L do podstawy wtykowej (x630/P630) 1P
218,00 zł / szt.*
-
HYW019HMCCB Przegrody pionowe przyłączy x630/P630 3/4P
118,00 zł / szt.*
-
HYW201HMCCB Podstawa wtykowa x630/P630 4P
3336,00 zł / szt.* -
HYW301HMCCB Adapter wtykowy x630/P630 4P (400A)
1223,00 zł / szt.* -
HYW331HMCCB Podstawa wysuwna 4P x630/P630
6714,00 zł / szt.* -
HYW333HMCCB Adapter wysuwny x630/P630 4P
2245,00 zł / szt.*
-
HYW022HMCCB Osłony zacisków prostych x630/P630 4P
303,00 zł / szt.* -
HYW024HMCCB Osłony zacisków rozstawnych x630/P630 4P
321,00 zł / szt.* -
HYW026HMCCB Osłona zacisków tylnych i podstawy wysuwnej x630/P630 4P
188,00 zł / szt.* -
HYW051HMCCB Tylne pł. izol. przy. prostych P630 4P
123,00 zł / szt.* -
HYW053HMCCB Tylne płyty izolacyjne dla przyłączy rozszerzonych P630 4P
141,00 zł / szt.*

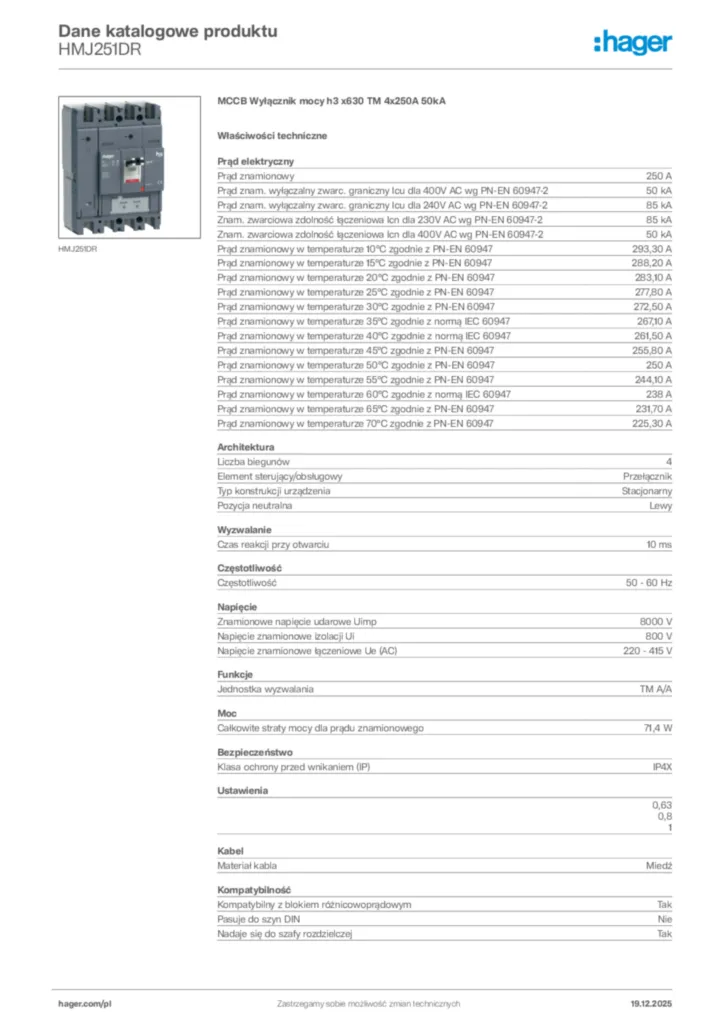

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy250 A
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-250 kA
-
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-285 kA
-
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-250 kA
-
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947293,30 A
-
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947288,20 A
-
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947283,10 A
-
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947277,80 A
-
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947272,50 A
-
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947267,10 A
-
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947261,50 A
-
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947255,80 A
-
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947250 A
-
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947244,10 A
-
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947238 A
-
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947231,70 A
-
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947225,30 A
Architektura
-
Liczba biegunów4
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaLewy
Wyzwalanie
-
Czas reakcji przy otwarciu10 ms
Częstotliwość
-
Częstotliwość50 - 60 Hz
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 415 V
Funkcje
-
Jednostka wyzwalaniaTM A/A
Moc
-
Całkowite straty mocy dla prądu znamionowego71,4 W
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP4X
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Materiał kablaMiedź
Kompatybilność
-
Kompatybilny z blokiem różnicowoprądowymTak
-
Pasuje do szyn DINNie
-
Nadaje się do szafy rozdzielczejTak
Wymiary
-
Wysokość260 mm
-
Szerokość185 mm
-
Głębokość150 mm
-
Odpływowa szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)10 mm, 12 mm, 32 mm
-
Zasilająca szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)10 mm, 12 mm, 32 mm
Instalacja, montaż
-
Pozycja montażu/połączeniaOd frontu
-
Nominalny moment dokręcania18 - 18 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego18 - 18 Nm
-
Nominalny moment obrotowy górny zacisk18 - 18 Nm
