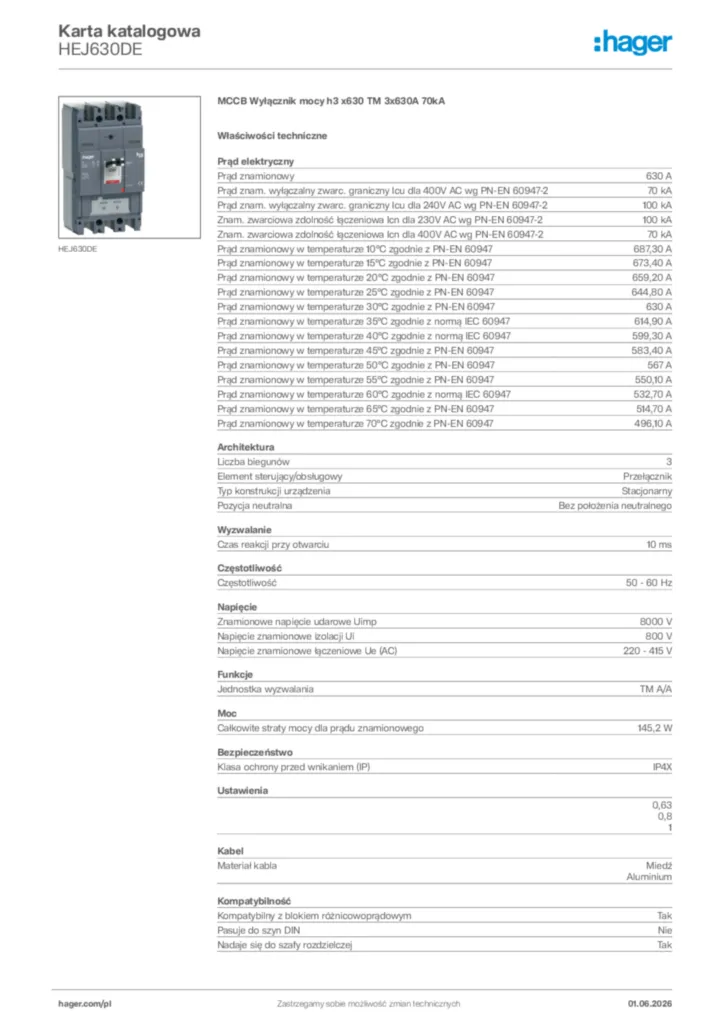

MCCB Wyłącznik mocy h3 x630 TM 3x630A 70kA HEJ630DE
EAN
3250613201555
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
5990,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Wyzwalacz wzrostowy 5 dostępne produkty
-
Wyzwalacz podnapięciowy 8 dostępne produkty
-
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty
-
Blokady i zamki 7 dostępne produkty
-
Przewód blokujący elektrycznej 2 dostępne produkty
-
Zobacz więcej 35 dostępne inne produkty
Uzupełnij swój system
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy630 A
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 400 V AC PN-EN-60947-270 kA
-
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 240 V AC PN-EN-60947-2100 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 230 V AC zgodnie z PN-EN-60947-2100 kA
-
Prąd znamionowy wyłączalny zwarciowy eksploatacyjny lcs przy 400 V AC zgodnie z PN-EN-60947-270 kA
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyPrzełącznik
-
Typ konstrukcji urządzeniaStacjonarny
-
Pozycja neutralnaBez położenia neutralnego
Wyzwalanie
-
Czas reakcji przy otwarciu10 ms
Częstotliwość
-
Częstotliwość50 - 60 Hz
Napięcie
-
Znamionowe napięcie udarowe Uimp8000 V
-
Napięcie znamionowe izolacji Ui800 V
-
Napięcie znamionowe łączeniowe Ue (AC)220 - 415 V
Funkcje
-
Jednostka wyzwalaniaTM A/A
Moc
-
Całkowite straty mocy dla prądu znamionowego176,30 W
Bezpieczeństwo
-
Klasa ochronności IPIP4X
Kabel
-
Materiał kablaMiedź, Aluminium
Kompatybilność
-
Kompatybilny z blokiem różnicowoprądowymTak
-
Pasuje do szyn DINNie
-
Nadaje się do szafy rozdzielczejTak
Wymiary
-
Wysokość260 mm
-
Szerokość140 mm
-
Głębokość150 mm
-
Odpływowa szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)10 mm, 12 mm, 32 mm
-
Zasilająca szyna zbiorcza: szerokość, wysokość, średnica śruby (maks.)10 mm, 12 mm, 32 mm
Instalacja, montaż
-
Pozycja montażu/połączeniaOd frontu
-
Nominalny moment dokręcania18 - 18 Nm
Główne atrybuty elektryczne
-
Nominalny moment dokręcania dla zacisku odpływowego18 - 18 Nm
-
Nominalny moment obrotowy górny zacisk18 - 18 Nm
