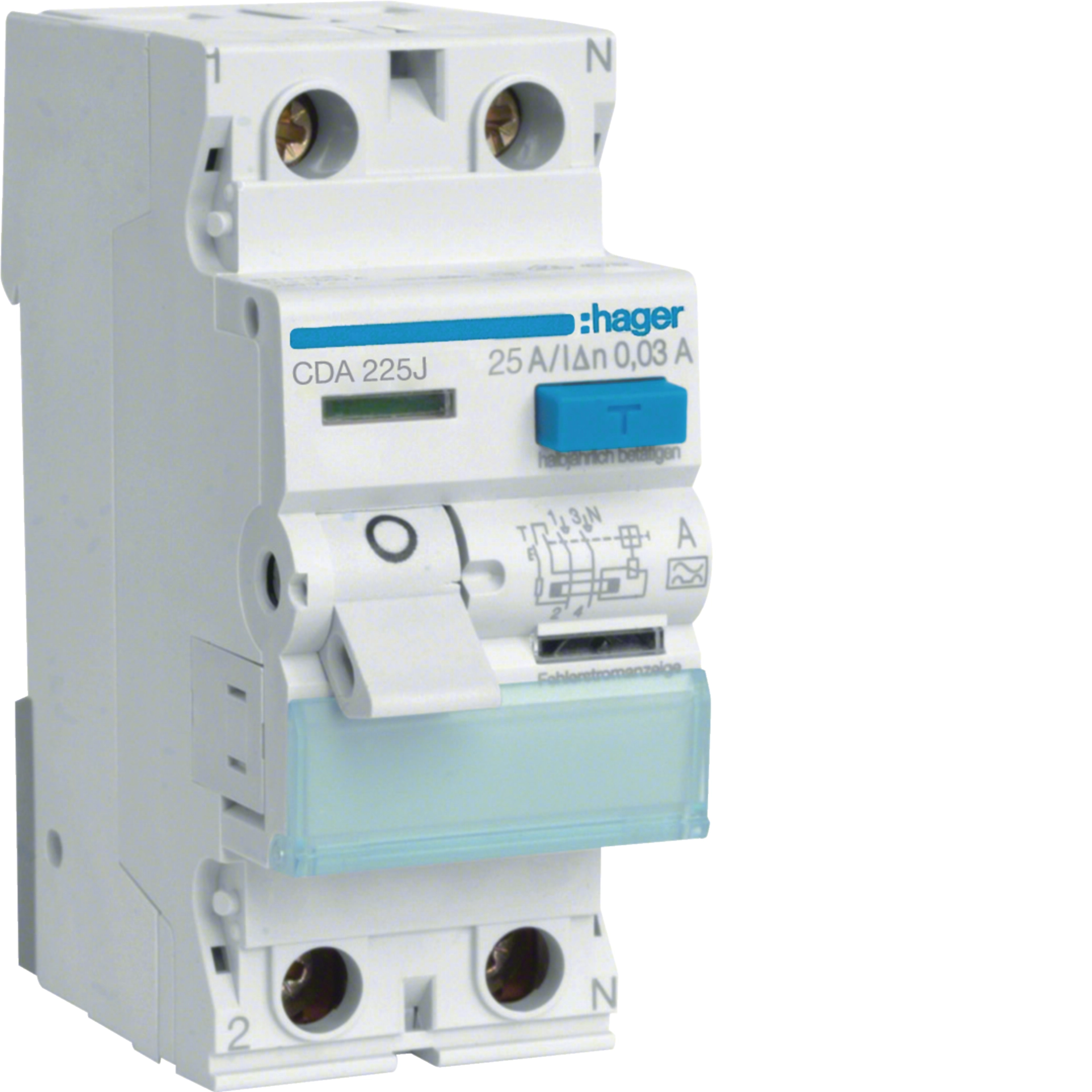

RCCB Wyłącznik różnicowoprądowy 1P+N 25A 30mA 6kA A CDA225J
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty
-
Akcesoria mechaniczne 1 dostępne produkty
Uzupełnij swój system

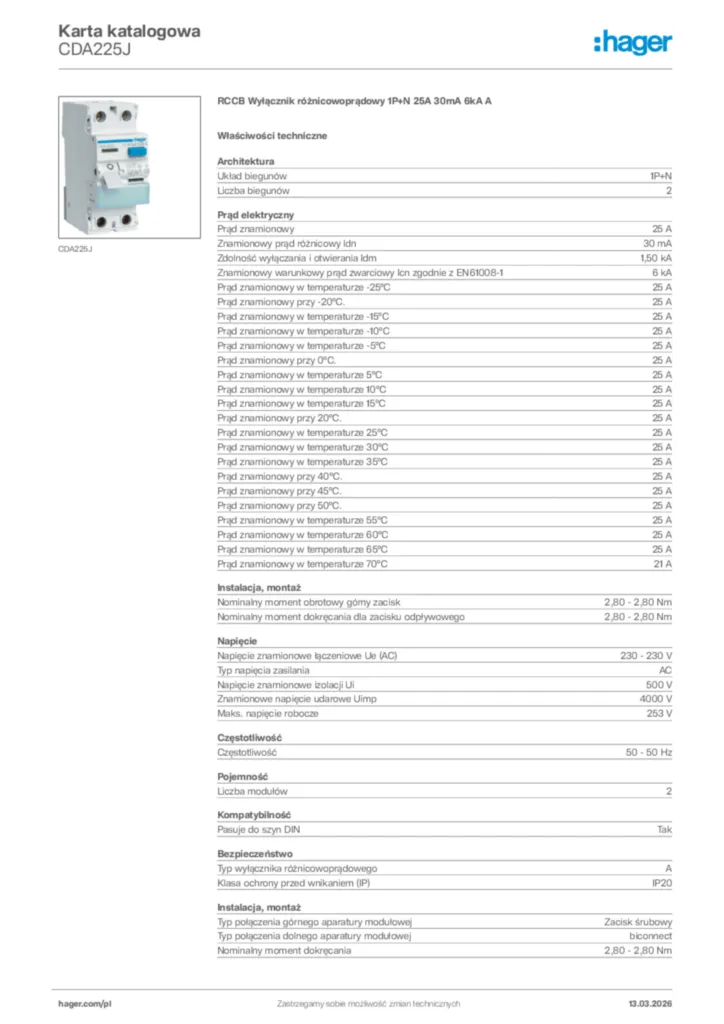

Specyfikacja techniczna
-
Układ biegunów1P+N
-
Prąd znamionowy25 A
-
Znamionowy prąd różnicowy ldn30 mA
-
Zdolność wyłączania i otwierania Idm1,50 kA
-
Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-16 kA
-
Prąd znamionowy w temperaturze -25°C25 A
-
Prąd znamionowy w temperaturze -20°C25 A
-
Prąd znamionowy w temperaturze -15°C25 A
-
Prąd znamionowy w temperaturze -10°C25 A
-
Prąd znamionowy w temperaturze -5°C25 A
-
Prąd znamionowy w temperaturze 0°C25 A
-
Prąd znamionowy w temperaturze 5°C25 A
-
Prąd znamionowy w temperaturze 10°C25 A
-
Prąd znamionowy w temperaturze 15°C25 A
-
Prąd znamionowy w temperaturze 20°C25 A
-
Prąd znamionowy w temperaturze 25°C25 A
-
Prąd znamionowy w temperaturze 30°C25 A
-
Prąd znamionowy w temperaturze 35°C25 A
-
Prąd znamionowy w temperaturze 40°C25 A
-
Prąd znamionowy w temperaturze 45°C25 A
-
Prąd znamionowy w temperaturze 50°C25 A
-
Prąd znamionowy w temperaturze 55°C25 A
-
Prąd znamionowy w temperaturze 60°C25 A
-
Prąd znamionowy w temperaturze 65°C25 A
-
Prąd znamionowy w temperaturze 70°C21 A
-
Nominalny moment obrotowy górny zacisk2,80 - 2,80 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego2,80 - 2,80 Nm
-
Napięcie znamionowe łączeniowe Ue (AC)230 - 230 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp4000 V
-
Maks. napięcie robocze253 V
-
Częstotliwość50 - 50 Hz
-
Liczba modułów2
-
Pasuje do szyn DINTak
-
Typ wyłącznika różnicowoprądowegoA
-
Klasa ochronności IPIP20
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejbiconnect
-
Nominalny moment dokręcania2,80 - 2,80 Nm
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 25 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 16 mm²
-
Całkowite straty mocy dla prądu znamionowego2,32 W
-
Wysokość n.p.m.2000 m
-
Wytrzymałość elektryczna (liczba cykli)2000
-
Wytrzymałość mechaniczna (liczba cykli)4000
-
Typ złącza/wtykuZacisk śrubowy
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
-
Wysokość83 mm
-
Szerokość35 mm
-
Głębokość70 mm
