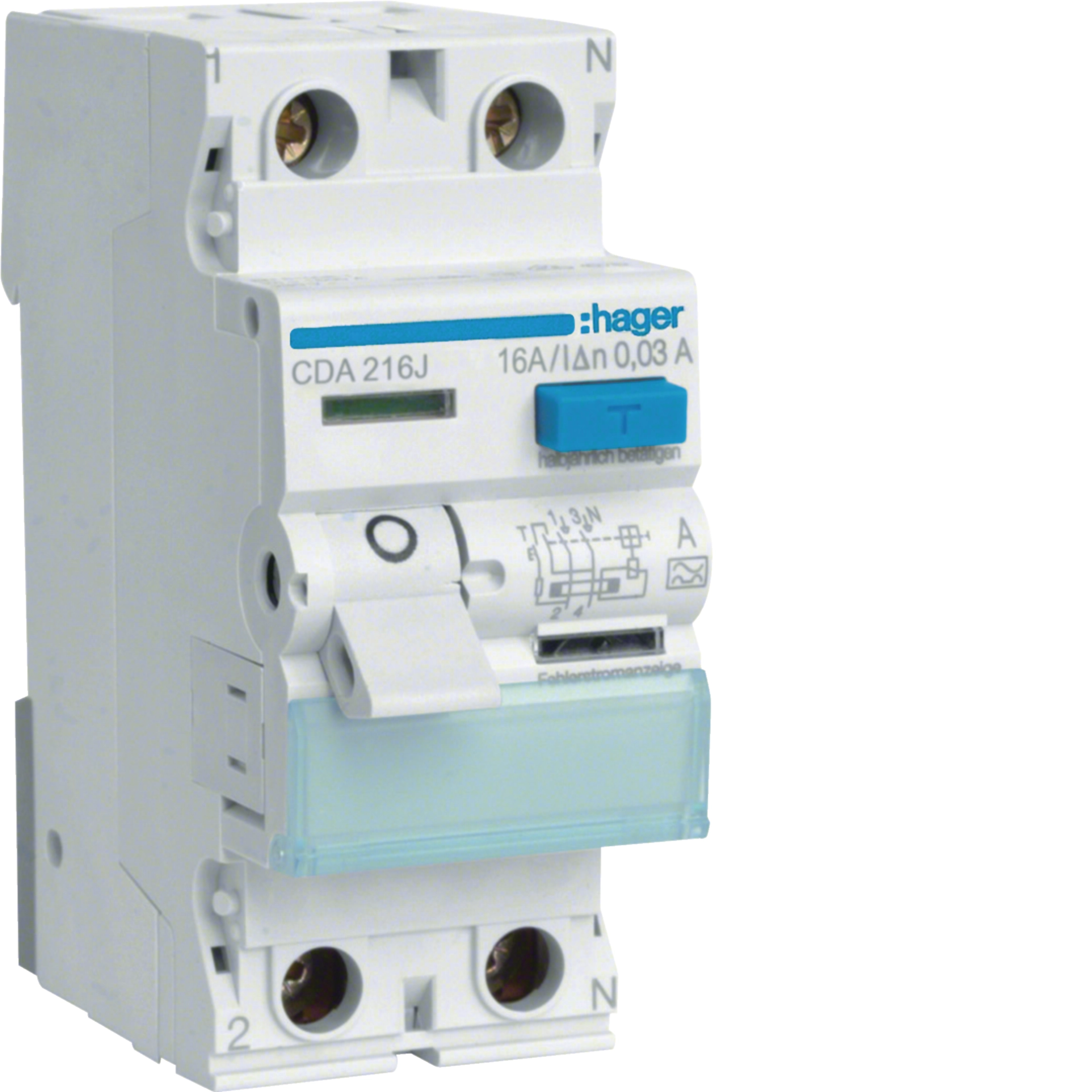

RCCB Wyłącznik różnicowoprądowy 1P+N 16A 30mA 6kA A CDA216J

EAN
3250611619444
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
329,00zł
/ szt. *

Uzupełnij swój system

Akcesoria opcjonalne

  • Adapter do montażu na szynie DIN 1 dostępne produkty
  • Akcesoria mechaniczne 1 dostępne produkty

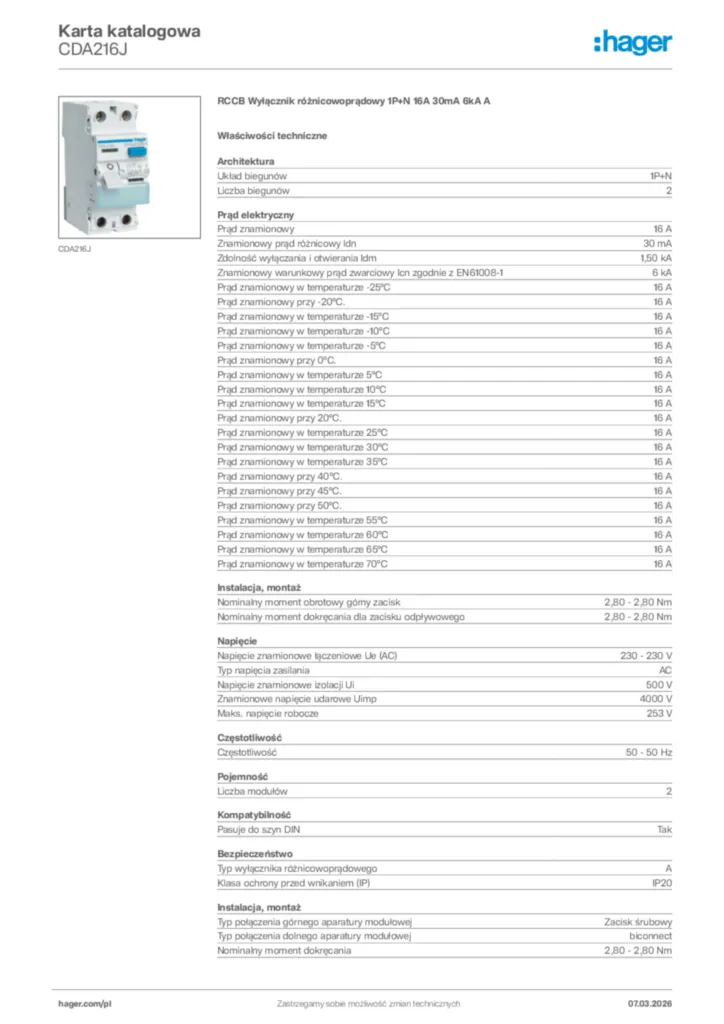

Specyfikacja techniczna

Archi­tek­tura
  • Układ biegunów
    1P+N
Prąd elek­tryczny
  • Prąd znamio­nowy
    16 A
  • Znamio­nowy prąd różnicowy ldn
    30 mA
  • Zdol­ność wyłączania i otwie­rania Idm
    1,50 kA
  • Znamio­nowy warun­kowy prąd zwar­ciowy Icn zgodnie z EN61008-1
    6 kA
  • Prąd znamio­nowy w temperaturze -25°C
    16 A
  • Prąd znamio­nowy w temperaturze -20°C
    16 A
  • Prąd znamio­nowy w temperaturze -15°C
    16 A
  • Prąd znamio­nowy w temperaturze -10°C
    16 A
  • Prąd znamio­nowy w temperaturze -5°C
    16 A
  • Prąd znamio­nowy w temperaturze 0°C
    16 A
  • Prąd znamio­nowy w temperaturze 5°C
    16 A
  • Prąd znamio­nowy w temperaturze 10°C
    16 A
  • Prąd znamio­nowy w temperaturze 15°C
    16 A
  • Prąd znamio­nowy w temperaturze 20°C
    16 A
  • Prąd znamio­nowy w temperaturze 25°C
    16 A
  • Prąd znamio­nowy w temperaturze 30°C
    16 A
  • Prąd znamio­nowy w temperaturze 35°C
    16 A
  • Prąd znamio­nowy w temperaturze 40°C
    16 A
  • Prąd znamio­nowy w temperaturze 45°C
    16 A
  • Prąd znamio­nowy w temperaturze 50°C
    16 A
  • Prąd znamio­nowy w temperaturze 55°C
    16 A
  • Prąd znamio­nowy w temperaturze 60°C
    16 A
  • Prąd znamio­nowy w temperaturze 65°C
    16 A
  • Prąd znamio­nowy w temperaturze 70°C
    16 A
Główne atrybuty elek­tryczne
  • Nomi­nalny moment obro­towy górny zacisk
    2,80 - 2,80 Nm
  • Nomi­nalny moment dokręcania dla zacisku odpływowego
    2,80 - 2,80 Nm
Napięcie
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    230 - 230 V
  • Typ napięcia zasilania
    AC
  • Napięcie znamio­nowe izolacji Ui
    500 V
  • Znamio­nowe napięcie udarowe Uimp
    4000 V
  • Maks. napięcie robocze
    253 V
Często­tliwość
  • Często­tliwość
    50 - 50 Hz
‌Pojem­ność
  • Liczba modułów
    2
Kompa­ty­bil­ność
  • Pasuje do szyn DIN
    Tak
Bezpie­czeń­stwo
  • Typ wyłącz­nika różnicowoprądowego
    A
  • Klasa ochron­ności IP
    IP20
Instalacja, montaż
  • Typ połączenia górnego aparatury modu­łowej
    Zacisk śrubowy
  • Typ połączenia dolnego aparatury modu­łowej
    bicon­nect
  • Nomi­nalny moment dokręcania
    2,80 - 2,80 Nm
Rodzaj połączenia
  • Prze­krój wejścia i wyjścia ze śrubami, dla prze­wodów litych
    1 - 25 mm²
  • Prze­krój poprzeczny wejścia i wyjścia ze śrubami dla prze­wodów elastycz­nych
    1 - 16 mm²
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    0,95 W
Warunki użyt­ko­wania
  • Wyso­kość n.p.m.
    2000 m
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    2000
  • Wytrzyma­łość mechaniczna (liczba cykli)
    4000
Łącz­ność
  • Typ złącza/w­tyku
    Zacisk śrubowy
  • Wyrów­nanie poziomu zacisków górnych aparatu modu­łowego
    Wyrów­nany zacisk
  • Wyrów­nanie dolnego połączenia dla urządzeń modu­łowych
    Wyrów­nany zacisk
Wymiary
  • Wyso­kość
    83 mm
  • Szero­kość
    35 mm
  • Głębo­kość
    70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
