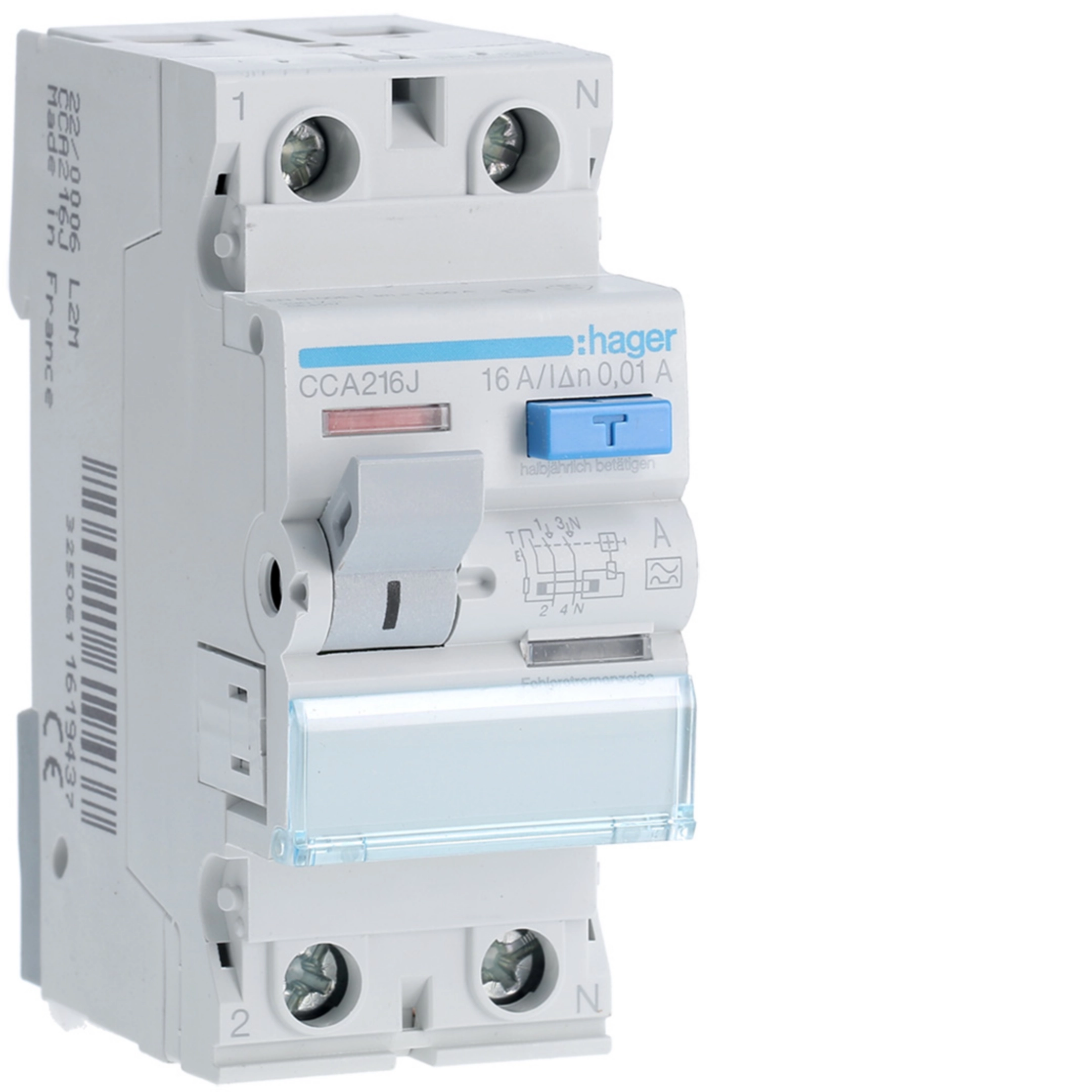

RCCB Wyłącznik różnicowoprądowy 1P+N 16A 10mA 6kA A CCA216J
EAN
3250611619437
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
487,00zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty
-
Akcesoria mechaniczne 1 dostępne produkty
Uzupełnij swój system
Specyfikacja techniczna
Architektura
-
Układ biegunów1P+N
Prąd elektryczny
-
Prąd znamionowy16 A
-
Znamionowy prąd różnicowy ldn10 mA
-
Zdolność wyłączania i otwierania Idm1,50 kA
-
Znamionowy warunkowy prąd zwarciowy Icn zgodnie z EN61008-16 kA
-
Prąd znamionowy w temperaturze -25°C16 A
-
Prąd znamionowy w temperaturze -20°C16 A
-
Prąd znamionowy w temperaturze -15°C16 A
-
Prąd znamionowy w temperaturze -10°C16 A
-
Prąd znamionowy w temperaturze -5°C16 A
-
Prąd znamionowy w temperaturze 0°C16 A
-
Prąd znamionowy w temperaturze 5°C16 A
-
Prąd znamionowy w temperaturze 10°C16 A
-
Prąd znamionowy w temperaturze 15°C16 A
-
Prąd znamionowy w temperaturze 20°C16 A
-
Prąd znamionowy w temperaturze 25°C16 A
-
Prąd znamionowy w temperaturze 30°C16 A
-
Prąd znamionowy w temperaturze 35°C16 A
-
Prąd znamionowy w temperaturze 40°C16 A
-
Prąd znamionowy w temperaturze 45°C16 A
-
Prąd znamionowy w temperaturze 50°C16 A
-
Prąd znamionowy w temperaturze 55°C16 A
-
Prąd znamionowy w temperaturze 60°C16 A
-
Prąd znamionowy w temperaturze 65°C16 A
-
Prąd znamionowy w temperaturze 70°C16 A
Główne atrybuty elektryczne
-
Nominalny moment obrotowy górny zacisk2,80 - 2,80 Nm
-
Nominalny moment dokręcania dla zacisku odpływowego2,80 - 2,80 Nm
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)230 - 230 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp4000 V
-
Maks. napięcie robocze253 V
Częstotliwość
-
Częstotliwość50 - 50 Hz
Pojemność
-
Liczba modułów2
Kompatybilność
-
Pasuje do szyn DINTak
Bezpieczeństwo
-
Typ wyłącznika różnicowoprądowegoA
-
Klasa ochronności IPIP20
Instalacja, montaż
-
Typ połączenia górnego aparatury modułowejZacisk śrubowy
-
Typ połączenia dolnego aparatury modułowejbiconnect
-
Nominalny moment dokręcania2,80 - 2,80 Nm
Rodzaj połączenia
-
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych1 - 25 mm²
-
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych1 - 16 mm²
Moc
-
Całkowite straty mocy dla prądu znamionowego2,40 W
Warunki użytkowania
-
Wysokość n.p.m.2000 m
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)2000
-
Wytrzymałość mechaniczna (liczba cykli)4000
Łączność
-
Typ złącza/wtykuZacisk śrubowy
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoWyrównany zacisk
-
Wyrównanie dolnego połączenia dla urządzeń modułowychWyrównany zacisk
Wymiary
-
Wysokość83 mm
-
Szerokość35 mm
-
Głębokość70 mm
