Urządzenia do montażu na szynie DIN

AFDD detektor iskrzeń z członem nadprądowym 1P+N 6kA C 25A ARC975D

EAN

3250611013235

Liczba w opakowaniu

1 szt.

Grupa rabatowa

UTS

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

790,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 4 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

25 A
Prąd znamionowy w temperaturze -25°C

28,19 A
Prąd znamionowy przy -20°C.

27,91 A
Prąd znamionowy w temperaturze -15°C

27,64 A
Prąd znamionowy w temperaturze -10°C

27,36 A
Prąd znamionowy w temperaturze -5°C

27,07 A
Prąd znamionowy przy 0°C.

26,79 A
Prąd znamionowy w temperaturze 5°C

26,50 A
Prąd znamionowy w temperaturze 10°C

26,21 A
Prąd znamionowy w temperaturze 15°C

25,91 A
Prąd znamionowy przy 20°C.

25,61 A
Prąd znamionowy w temperaturze 25°C

25,31 A
Prąd znamionowy w temperaturze 30°C

25 A
Prąd znamionowy w temperaturze 35°C

24,76 A
Prąd znamionowy przy 40°C.

24,52 A
Prąd znamionowy przy 45°C.

24,27 A
Prąd znamionowy przy 50°C.

24,02 A
Prąd znamionowy w temperaturze 55°C

23,77 A
Prąd znamionowy w temperaturze 60°C

23,52 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA

Charakterystyka wyzwalania

C
Układ biegunów

1P+N

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,1 - 2,1 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,1 - 2,1 Nm
Nominalny moment dokręcania

2,1 - 2,1 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy

Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V
Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V

Całkowite straty mocy dla prądu znamionowego

6,48 W

Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 60 °C
Temperatura przechowywania/transportu

-40 - 70 °C

Wytrzymałość mechaniczna (liczba cykli)

4000
Wytrzymałość elektryczna (liczba cykli)

2000

Liczba modułów

2

Wysokość

85 mm
Szerokość

35,50 mm
Głębokość

70 mm

Pobierz

Obraz produktu

Zdjęcie produktu ARC975D

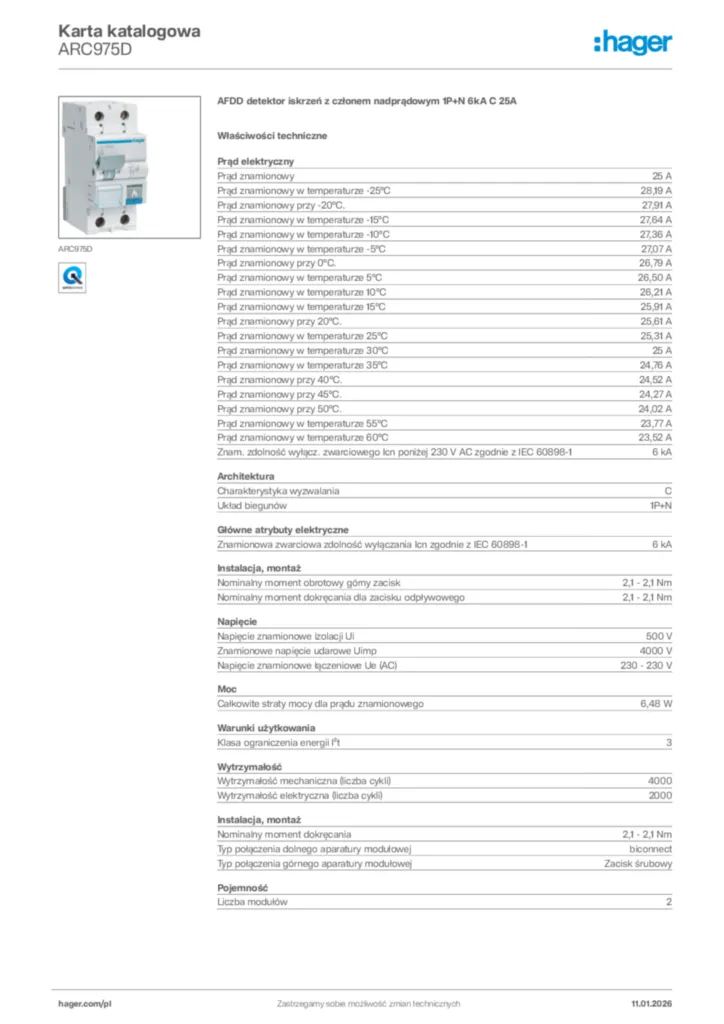

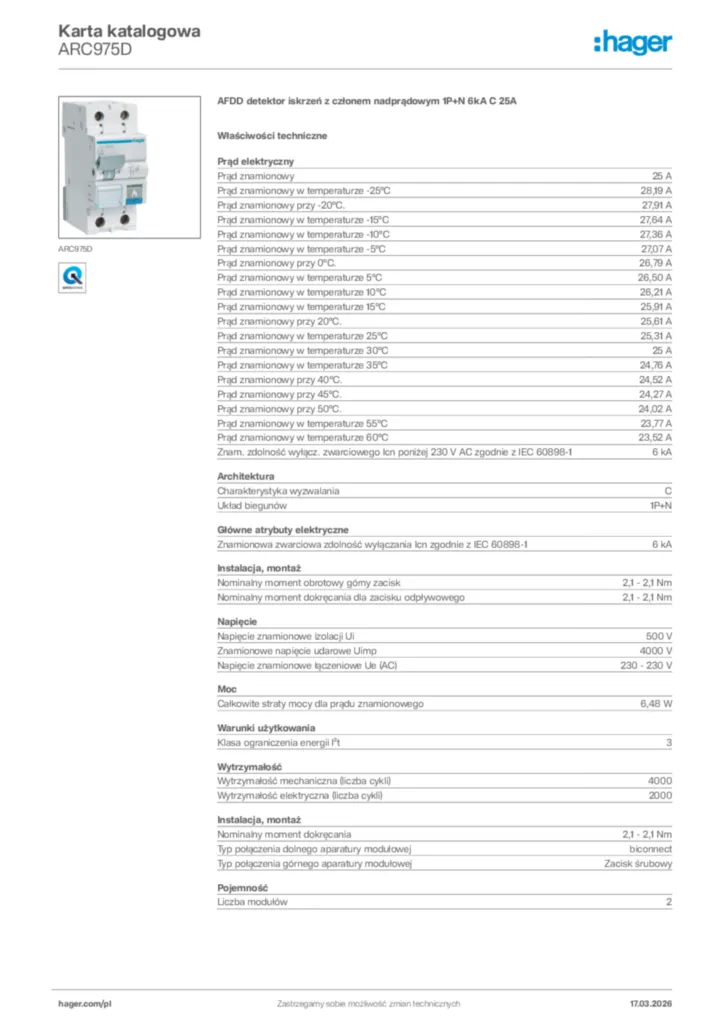

Product datasheet
