EAN

3250611013228

Liczba w opakowaniu

1 szt.

AFDD detektor iskrzeń z członem nadprądowym 1P+N 6kA C 20A ARC970D

Produkt niedostępny

Akcesoria
Specyfikacja techniczna
Dokumentacja

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 4 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Zwalnianie zbyt niskiego napięcia i zbyt wysokiego napięcia 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

20 A
Prąd znamionowy przy -25°C

22,74 A
Prąd znamionowy przy -20°C

22,49 A
Prąd znamionowy przy -15°C

22,24 A
Prąd znamionowy przy -10°C

21,99 A
Prąd znamionowy przy -5°C

21,74 A
Prąd znamionowy przy 0°C

21,49 A
Prąd znamionowy przy 5°C

21,24 A
Prąd znamionowy przy 10°C

21 A
Prąd znamionowy przy 15°C

20,75 A
Prąd znamionowy przy 20°C

20,5 A
Prąd znamionowy przy 25°C

20,25 A
Prąd znamionowy przy 30°C

20 A
Prąd znamionowy przy 35°C

19,8 A
Prąd znamionowy przy 40°C

19,59 A
Prąd znamionowy przy 45°C

19,39 A
Prąd znamionowy przy 50°C

19,18 A
Prąd znamionowy przy 55°C

18,98 A
Prąd znamionowy przy 60°C

18,77 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA

Charakterystyka wyzwalania

C
Liczba biegunów

2
Układ biegunów

1P+N

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,1 - 2,1 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,1 - 2,1 Nm
Nominalny moment dokręcania

2,1 - 2,1 Nm
Typ połączenia dolnego aparatury modułowej

biconnect, quickbusbar
Typ połączenia górnego aparatury modułowej

Quickconnect

Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V
Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V

Moc rozproszona (we wkładce topikowej)

5,20 W

Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 60 °C
Temperatura przechowywania/transportu

-40 - 70 °C

Wytrzymałość mechaniczna (liczba cykli)

4000
Wytrzymałość elektryczna (liczba cykli)

2000

Liczba modułów

2

Wysokość

85 mm
Szerokość

35,50 mm
Głębokość

70 mm

Częstotliwość

50 - 50 Hz

Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych

1 - 16 mm²
Przekrój przewodów sztywnych dla dolnego zacisku śrubowego

1,5 - 25,0 mm²
Przekrój przewodów elastycznych dla górnego zacisku śrubowego

1,5 - 4,0 mm²
Przekrój przewodów sztywnych dla górnego zacisku śrubowego

1,5 - 4,0 mm²

Pobierz

Obraz produktu

Zdjęcie produktu ARC970D

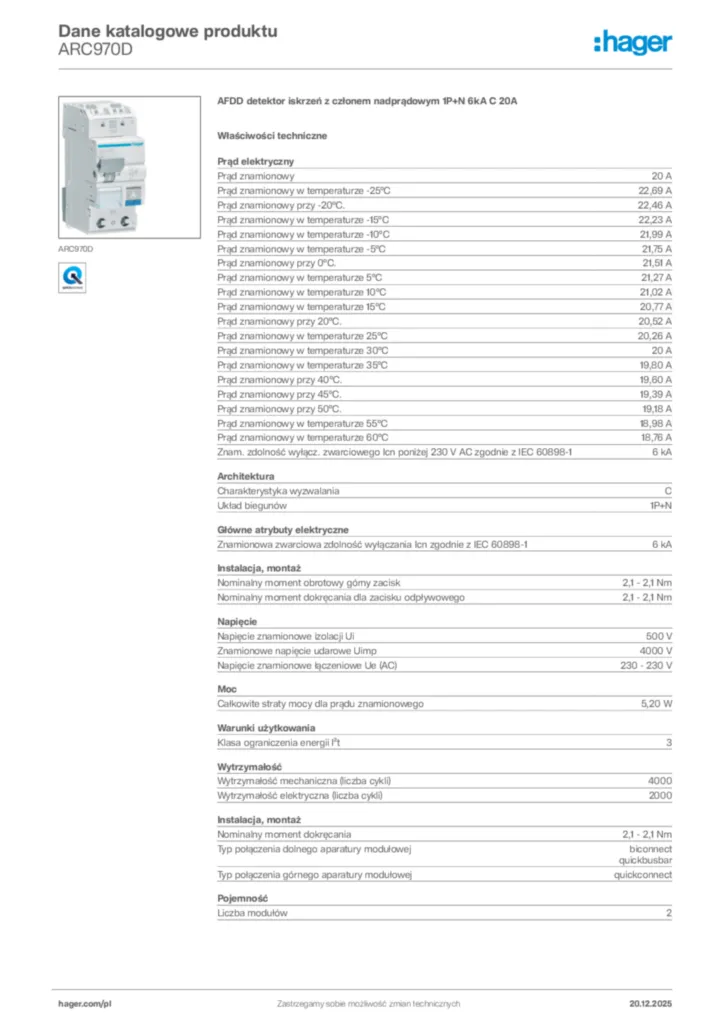

Karta danych produktu

Hager Karta katalogowa ARC970D

AFDD detektor iskrzeń z członem nadprądowym 1P+N 6kA C 20A

PDF
Instrukcja montażu

Instrukcja montażu en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB

Instrukcja montażu en-GB, fi-FI, de-DE 2019-05-02

PDF

830,83 kB
Dane techniczne - Deklaracja zgodności

AFDD Detektory iskrzeń z członem nadprądowym; ARC...

PDF

185,86 kB

Dane techniczne - Deklaracja zgodności en-US 2026-07-14

PDF

265,88 kB

Deklaracja zgodności UE

Dane techniczne - Deklaracja zgodności pl-PL 2023-02-24

PDF

185,62 kB
