AFDD detektor iskrzeń z członem nadprądowym 1P+N 6kA B 6A ARC906D
EAN
3250611012641
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
745,00zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Adapter do montażu na szynie DIN 1 dostępne produkty -
Akcesoria mechaniczne 1 dostępne produkty -
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty -
Wyzwalacz wzrostowy 2 dostępne produkty -
Wyzwalacz podnapięciowy 2 dostępne produkty -
Zobacz więcej 8 dostępne inne produkty
Uzupełnij swój system
-
L061
Profil podwyższający 15mm 1M
9,90zł / szt.*
-
LZ060
Element dystansowy 0,5M
6,30zł / szt.*
-
MZ201
Styk pomocniczy do MCB, RCBO 1NO+1NC Ith=6A 230VAC
143,00zł / szt.* -
MZ202Styk sygnalizacyjny do MCB, RCBO 1NO+1NC Ith=6A 230VAC
206,00zł / szt.*
-
MZ203
Wyzwalacz wzrostowy do MCB, RCCB, RCBO 110-130VDC / 230-415VAC
372,00zł / szt.* -
MZ204Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC
353,00zł / szt.*
-
MZ205
Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 48VDC
371,00zł / szt.* -
MZ206Wyzwalacz podnapięciowy do MCB, RCCB, RCBO 230VAC
407,00zł / szt.*
-
MZ212Wyzwalacz nadnapięciowy do MCB, RCCB, RCBO 230VAC
202,00zł / szt.*
-
S014Kłódka z 3 kluczami
31,20zł / szt.*
-
KDN263ASzyna grzebieniowa widełkowa pozioma 2P 10mm2 12M
60,50zł / szt.* -
KDN263BSzyna grzebieniowa widełkowa pozioma 2P 10mm2 56M
238,00zł / szt.* -
KDN451DSzyna grzebieniowa widełkowa pozioma 2P 16mm2 do RCCB 2P 12M
160,00zł / szt.* -
KDN451ESzyna grzebieniowa widełkowa pozioma 2P 16mm2 do RCCB 2P 54M
837,00zł / szt.*

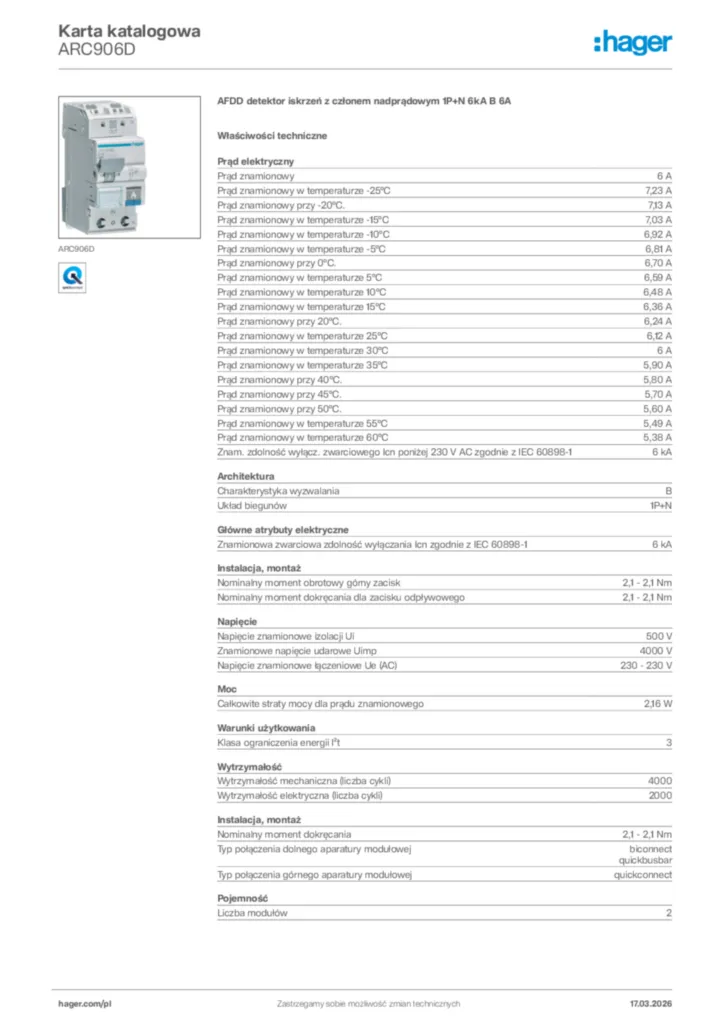

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy6 A
-
Prąd znamionowy w temperaturze -25°C7,23 A
-
Prąd znamionowy przy -20°C.7,13 A
-
Prąd znamionowy w temperaturze -15°C7,03 A
-
Prąd znamionowy w temperaturze -10°C6,92 A
-
Prąd znamionowy w temperaturze -5°C6,81 A
-
Prąd znamionowy przy 0°C.6,70 A
-
Prąd znamionowy w temperaturze 5°C6,59 A
-
Prąd znamionowy w temperaturze 10°C6,48 A
-
Prąd znamionowy w temperaturze 15°C6,36 A
-
Prąd znamionowy przy 20°C.6,24 A
-
Prąd znamionowy w temperaturze 25°C6,12 A
-
Prąd znamionowy w temperaturze 30°C6 A
-
Prąd znamionowy w temperaturze 35°C5,90 A
-
Prąd znamionowy przy 40°C.5,80 A
-
Prąd znamionowy przy 45°C.5,70 A
-
Prąd znamionowy przy 50°C.5,60 A
-
Prąd znamionowy w temperaturze 55°C5,49 A
-
Prąd znamionowy w temperaturze 60°C5,38 A
Architektura
-
Charakterystyka wyzwalaniaB
-
Układ biegunów1P+N
Główne atrybuty elektryczne
-
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-16 kA
Napięcie
-
Napięcie znamionowe izolacji Ui500 V
-
Znamionowe napięcie udarowe Uimp4000 V
Moc
-
Całkowite straty mocy dla prądu znamionowego2,16 W
Warunki użytkowania
-
Klasa ograniczenia energii I²t3
-
Zakres temperatur pracy-25 - 60 °C
-
Temperatura przechowywania/transportu-40 - 70 °C
Wytrzymałość
-
Wytrzymałość mechaniczna (liczba cykli)4000
-
Wytrzymałość elektryczna (liczba cykli)2000
Instalacja, montaż
-
Typ połączenia dolnego aparatury modułowejbiconnect, quickbusbar
-
Typ połączenia górnego aparatury modułowejquickconnect
Pojemność
-
Liczba modułów2
Wymiary
-
Wysokość85 mm
-
Szerokość35,50 mm
-
Głębokość70 mm
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Instrukcja montażu
Instrukcja montażu en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB
Instrukcja montażu en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB -
Dane techniczne - Deklaracja zgodności
AFDD Detektory iskrzeń z członem nadprądowym; ARC...
PDF185,86 kB
Declaration
Dane techniczne - Deklaracja zgodności International 2020-02-25
PDF150,74 kB
Deklaracja zgodności UE
Dane techniczne - Deklaracja zgodności pl-PL 2023-02-24
PDF185,62 kB
