RCBO Wyłącznik różnicowoprądowy z czł. nadpr. 3x1P+N 6kA C 16A/30mA Typ A QC/QBB

ADZ366D

  • Urządzenia do montażu na szynie DIN

RCBO Wyłącznik różnicowoprądowy z czł. nadpr. 3x1P+N 6kA C 16A/30mA Typ A QC/QBB ADZ366D

EAN
3250611020189
Liczba w opakowaniu
1 szt.
Grupa rabatowa
APA
Cena
784,00zł
/ szt. *
784,00zł
/ szt. *

You have to log in with your myHager profile to see prices and to order.

Dodaj do listy
Dodaj do listy

Zaloguj się, aby utworzyć listę produktów

Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager

Utwórz konto Zaloguj się
  • Akcesoria
  • Specyfikacja techniczna
  • Wartość dla środowiska
  • Dokumentacja
  • Więcej produktów

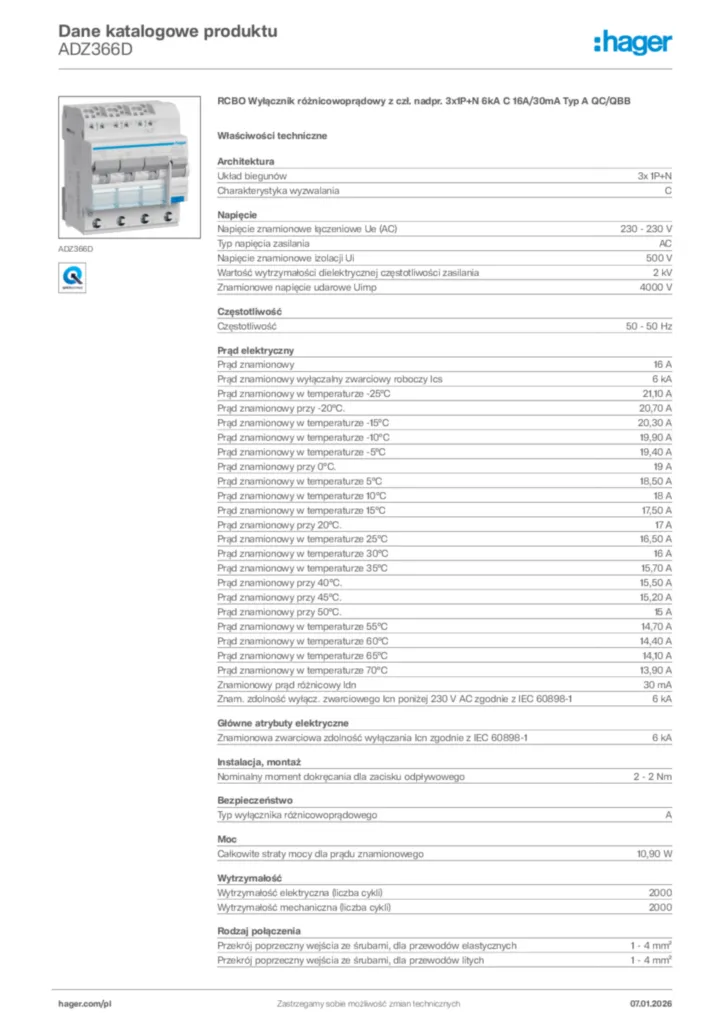

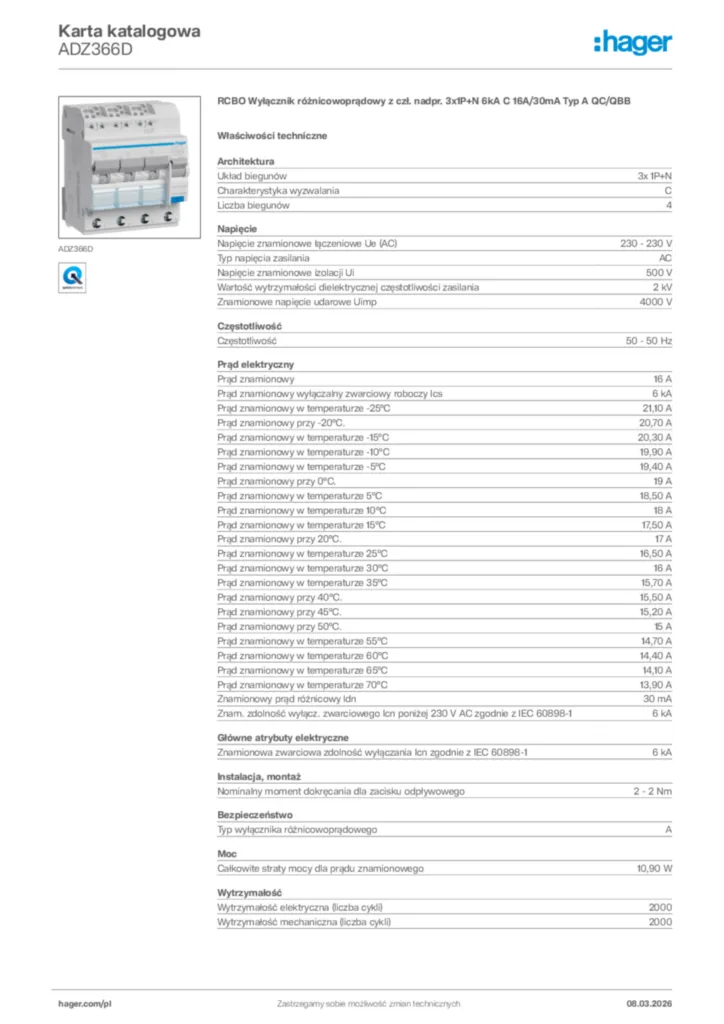

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

  • Kabel przy­łącze­niowy do skrzynek rozdziel­czych 4 dostępne produkty

Uzupełnij swój system

  • Kabel przy­łącze­niowy do skrzynek rozdziel­czych
  • K67E

    Mostek łączący 1P z końcówkami tulejkowymi, dł. 250mm 6mm2
    5,20zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • K67G

    Mostek łączący 1P z końcówkami widełkowymi, dł. 250mm 6mm2
    6,30zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • K67L

    Mostek łączący 1P z końcówkami tulejkowymi, dł. 250mm 10mm2
    14,50zł  / szt.*
    Dodaj do listy
    Dodaj do listy
  • K67M

    Mostek łączący 1P z końcówkami widełkowymi, dł. 250mm 10mm2
    17,60zł  / szt.*
    Dodaj do listy
    Dodaj do listy

Specyfikacja techniczna

Archi­tek­tura
  • Układ biegunów
    3x 1P+N
  • Charak­terystyka wyzwalania
    C
Napięcie
  • Napięcie znamio­nowe łącze­niowe Ue (AC)
    230 - 230 V
  • Typ napięcia zasilania
    AC
  • Napięcie znamio­nowe izolacji Ui
    500 V
  • Wartość wytrzyma­łości dielek­trycznej często­tliwości zasilania
    2 kV
  • Znamio­nowe napięcie udarowe Uimp
    4000 V
Często­tliwość
  • Często­tliwość
    50 - 50 Hz
Prąd elek­tryczny
  • Prąd znamio­nowy
    16 A
  • Prąd znamio­nowy wyłączalny zwar­ciowy roboczy Ics
    6 kA
  • Prąd znamio­nowy w temperaturze -25°C
    21,10 A
  • Prąd znamio­nowy przy -20°C.
    20,70 A
  • Prąd znamio­nowy w temperaturze -15°C
    20,30 A
  • Prąd znamio­nowy w temperaturze -10°C
    19,90 A
  • Prąd znamio­nowy w temperaturze -5°C
    19,40 A
  • Prąd znamio­nowy przy 0°C.
    19 A
  • Prąd znamio­nowy w temperaturze 5°C
    18,50 A
  • Prąd znamio­nowy w temperaturze 10°C
    18 A
  • Prąd znamio­nowy w temperaturze 15°C
    17,50 A
  • Prąd znamio­nowy przy 20°C.
    17 A
  • Prąd znamio­nowy w temperaturze 25°C
    16,50 A
  • Prąd znamio­nowy w temperaturze 30°C
    16 A
  • Prąd znamio­nowy w temperaturze 35°C
    15,70 A
  • Prąd znamio­nowy przy 40°C.
    15,50 A
  • Prąd znamio­nowy przy 45°C.
    15,20 A
  • Prąd znamio­nowy przy 50°C.
    15 A
  • Prąd znamio­nowy w temperaturze 55°C
    14,70 A
  • Prąd znamio­nowy w temperaturze 60°C
    14,40 A
  • Prąd znamio­nowy w temperaturze 65°C
    14,10 A
  • Prąd znamio­nowy w temperaturze 70°C
    13,90 A
  • Znamio­nowy prąd różnicowy ldn
    30 mA
Główne atrybuty elek­tryczne
  • Znamio­nowa zwar­ciowa zdol­ność wyłączania Icn zgodnie z IEC 60898-1
    6 kA
  • Nomi­nalny moment dokręcania dla zacisku odpływowego
    2 - 2 Nm
Bezpie­czeń­stwo
  • Typ wyłącz­nika różnicowoprądowego
    A
Moc
  • Całko­wite straty mocy dla prądu znamio­nowego
    10,90 W
Wytrzyma­łość
  • Wytrzyma­łość elek­tryczna (liczba cykli)
    2000
  • Wytrzyma­łość mechaniczna (liczba cykli)
    2000
Rodzaj połączenia
  • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów elastycz­nych
    1 - 4 mm²
  • Prze­krój poprzeczny wejścia ze śrubami, dla prze­wodów litych
    1 - 4 mm²
Instalacja, montaż
  • Nomi­nalny moment dokręcania
    2 - 2 Nm
Warunki użyt­ko­wania
  • Zakres temperatur pracy
    -25 - 70 °C
  • Temperatura prze­chowywania­/tran­sportu
    -25 - 80 °C
  • Stopień zanie­czysz­czenia zgodnie z IEC 60664/IEC 60947-2.
    2
  • Klasa ogra­niczenia energii I²t
    3
‌Pojem­ność
  • Liczba modułów
    4
Wymiary
  • Wyso­kość
    86 mm
  • Szero­kość
    71 mm
  • Głębo­kość
    70 mm
Łącz­ność
  • Typ połączenia
    quick­con­nect

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Certyfikaty i dokumenty

RoHS-declaration 2023-10-20 (english)
PDF
33,42 kB
REACH-declaration 2023-10-20 (english)
PDF
33,14 kB

Pobierz

  • Obraz produktu

    Zdjęcie ADZ366D | Hager Polska

    Zdjęcie produktu ADZ366D

  • Instrukcja montażu

    Zdjęcie Instrukcja montażu de-DE, fr-FR, it-IT, en-GB 2023-10-02 | Hager Polska

    Instrukcja montażu de-DE, fr-FR, it-IT, en-GB 2023-10-02

    PDF
    1,28 MB
    Zdjęcie Instrukcja montażu en-GB, fr-FR, de-DE, it-IT 2014-11-20 | Hager Polska

    Instrukcja montażu en-GB, fr-FR, de-DE, it-IT 2014-11-20

    PDF
    1,29 MB
    Zdjęcie Instrukcja montażu en-GB, fr-FR, de-DE, it-IT 2016-12-12 | Hager Polska

    Instrukcja montażu en-GB, fr-FR, de-DE, it-IT 2016-12-12

    PDF
    1,14 MB

  • Dane techniczne - Deklaracja zgodności

    Zdjęcie Dane techniczne - Deklaracja zgodności 2024-06-19 | Hager Polska

    Dane techniczne - Deklaracja zgodności 2024-06-19

    PDF
    316,98 kB
