RCBO Wyłącznik różnicowoprądowy z czł. nadpr. 3x1P+N 6kA C 13A/30mA Typ A QC/QBB ADZ363D

Name: ADZ363D
Brand: Hager
SKU: ADZ363D
Price: 860 PLN

Cena

860,00 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

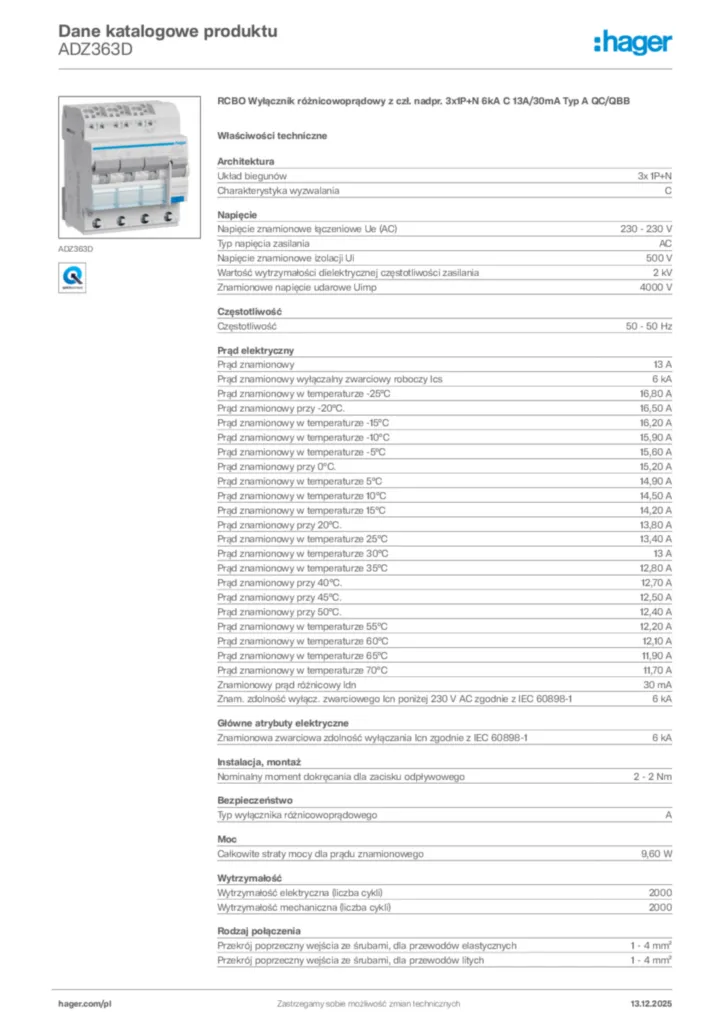

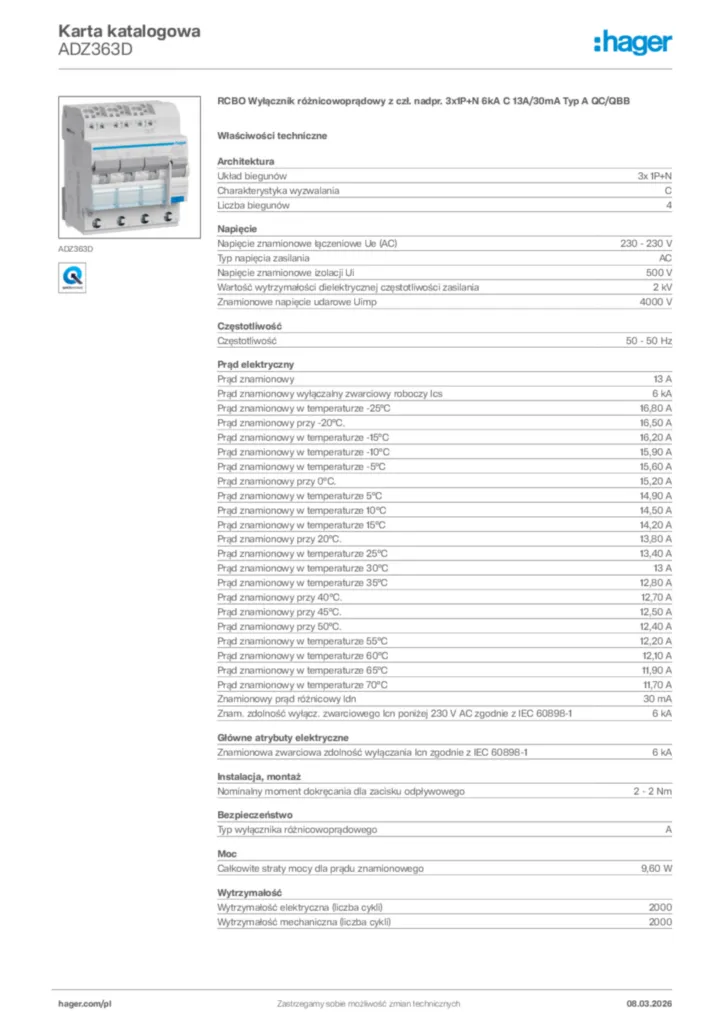

Pobierz kartę produktu

Uzupełnij swój system

Kabel przyłączeniowy do skrzynek rozdzielczych 4 dostępne produkty

Specyfikacja techniczna

Układ biegunów

3x 1P+N
Liczba biegunów chronionych

3
Charakterystyka wyzwalania

C

Typ wyłącznika różnicowoprądowego

A
Klasa ochrony przed wnikaniem (IP)

IP20

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V
Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V
Kategoria przepięciowa

3
Typ napięcia zasilania

AC
Wartość wytrzymałości dielektrycznej częstotliwości zasilania

2 kV

Prąd znamionowy

13 A
Znamionowy prąd różnicowy ldn

30 mA
Prąd znamionowy w temperaturze -25°C

16,80 A
Prąd znamionowy przy -20°C.

16,50 A
Prąd znamionowy w temperaturze -15°C

16,20 A
Prąd znamionowy w temperaturze -10°C

15,90 A
Prąd znamionowy w temperaturze -5°C

15,60 A
Prąd znamionowy przy 0°C.

15,20 A
Prąd znamionowy w temperaturze 5°C

14,90 A
Prąd znamionowy w temperaturze 10°C

14,50 A
Prąd znamionowy w temperaturze 15°C

14,20 A
Prąd znamionowy przy 20°C.

13,80 A
Prąd znamionowy w temperaturze 25°C

13,40 A
Prąd znamionowy w temperaturze 30°C

13 A
Prąd znamionowy w temperaturze 35°C

12,80 A
Prąd znamionowy przy 40°C.

12,70 A
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie

0,80
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie

0,80
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie

0,70
Współczynnik korekcyjny prądu znam. dla 6 aparatów zainstalowanych obok siebie

0,60
Min./maks. wartość progowa sterowania termicznego AC

1,13 - 1,45 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics

6 kA

Całkowite straty mocy dla prądu znamionowego

9,60 W

Częstotliwość

50 - 50 Hz

Nominalny moment dokręcania dla zacisku odpływowego

2 - 2 Nm
Nominalny moment dokręcania

2 - 2 Nm
Typ połączenia dolnego aparatury modułowej

biconnect, quickbusbar
Typ połączenia górnego aparatury modułowej

quickconnect

Maks. wysokość

2000 m
Klasa ograniczenia energii I²t

3
Zakres temperatur pracy

-25 - 70 °C
Temperatura przechowywania/transportu

-25 - 80 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2

Wytrzymałość elektryczna (liczba cykli)

2000
Wytrzymałość mechaniczna (liczba cykli)

2000

Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 4 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 4 mm²
Przekrój poprzeczny wyjścia ze śrubami, dla przewodów litych

1 - 16 mm²
Przekrój poprzeczny zacisku śrubowego, dla przewodów elastycznych

1 - 10 mm²

Liczba modułów

4

Wysokość

86 mm
Szerokość

71 mm
Głębokość

70 mm
