ADZ316D - RCBO Wyłącznik różnicowoprądowy z czł. nadpr. 3x1P+N 6kA B 16A/30mA Typ A QC/QBB

RCBO Wyłącznik różnicowoprądowy z czł. nadpr. 3x1P+N 6kA B 16A/30mA Typ A QC/QBB

ADZ316D

Urządzenia do montażu na szynie DIN

RCBO Wyłącznik różnicowoprądowy z czł. nadpr. 3x1P+N 6kA B 16A/30mA Typ A QC/QBB ADZ316D

Name: ADZ316D
Brand: Hager
SKU: ADZ316D
Price: 819 PLN

EAN

3250611020158

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

819,00 zł

/ szt. *

Dodaj do listy

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

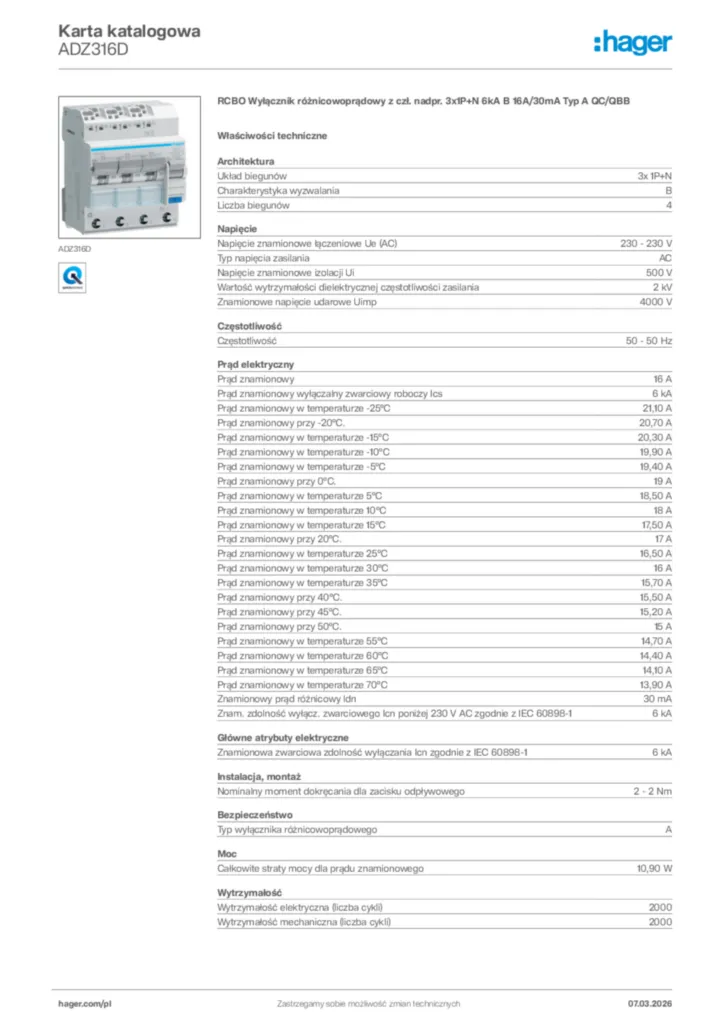

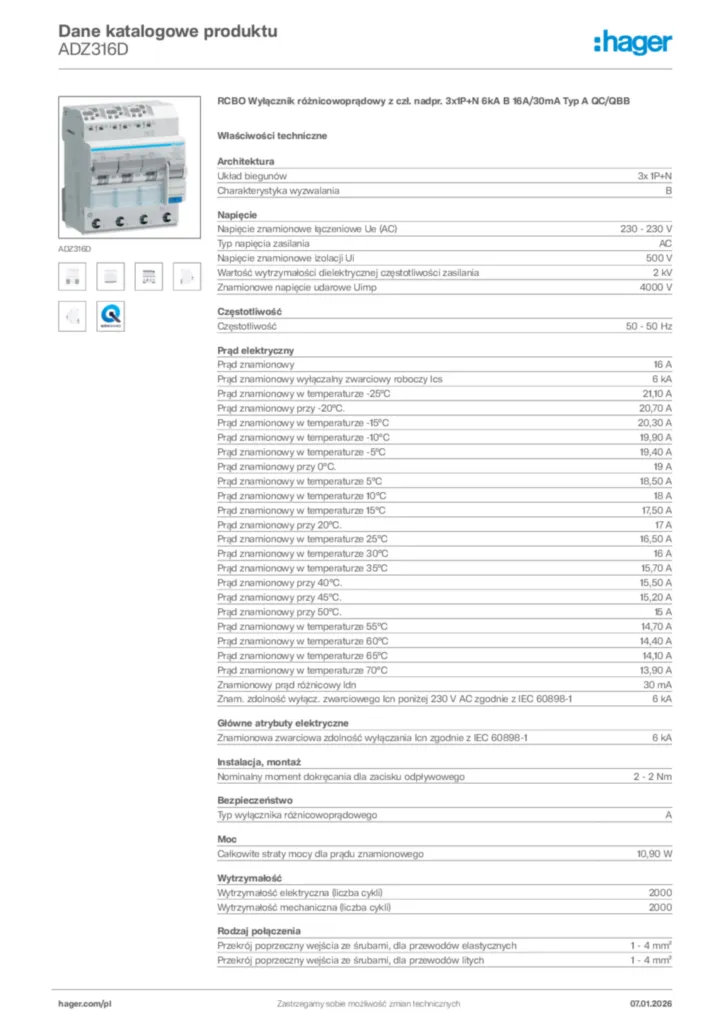

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Kabel przyłączeniowy do skrzynek rozdzielczych 4 dostępne produkty

Specyfikacja techniczna

Układ biegunów

3x 1P+N
Charakterystyka wyzwalania

B

Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Wartość wytrzymałości dielektrycznej częstotliwości zasilania

2 kV
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 50 Hz

Prąd znamionowy

16 A
Prąd znamionowy wyłączalny zwarciowy roboczy Ics

6 kA
Prąd znamionowy w temperaturze -25°C

21,10 A
Prąd znamionowy przy -20°C.

20,70 A
Prąd znamionowy w temperaturze -15°C

20,30 A
Prąd znamionowy w temperaturze -10°C

19,90 A
Prąd znamionowy w temperaturze -5°C

19,40 A
Prąd znamionowy przy 0°C.

19 A
Prąd znamionowy w temperaturze 5°C

18,50 A
Prąd znamionowy w temperaturze 10°C

18 A
Prąd znamionowy w temperaturze 15°C

17,50 A
Prąd znamionowy przy 20°C.

17 A
Prąd znamionowy w temperaturze 25°C

16,50 A
Prąd znamionowy w temperaturze 30°C

16 A
Prąd znamionowy w temperaturze 35°C

15,70 A
Prąd znamionowy przy 40°C.

15,50 A
Prąd znamionowy przy 45°C.

15,20 A
Prąd znamionowy przy 50°C.

15 A
Prąd znamionowy w temperaturze 55°C

14,70 A
Prąd znamionowy w temperaturze 60°C

14,40 A
Prąd znamionowy w temperaturze 65°C

14,10 A
Prąd znamionowy w temperaturze 70°C

13,90 A
Znamionowy prąd różnicowy ldn

30 mA
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment dokręcania dla zacisku odpływowego

2 - 2 Nm
Nominalny moment dokręcania

2 - 2 Nm

Typ wyłącznika różnicowoprądowego

A

Całkowite straty mocy dla prądu znamionowego

10,90 W

Wytrzymałość elektryczna (liczba cykli)

2000
Wytrzymałość mechaniczna (liczba cykli)

2000

Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 4 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 4 mm²

Zakres temperatur pracy

-25 - 70 °C
Temperatura przechowywania/transportu

-25 - 80 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3

Liczba modułów

4

Wysokość

86 mm
Szerokość

71 mm
Głębokość

70 mm

Typ połączenia

quickconnect

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
