Installatiedoos E09 200x253mm grijs voor 5mm vloerafdekking VE09057011
EAN-nummer
4012002244401
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Onmisbare accessoires
GTVR300
Montagedoos voor 3 inbouwelementen in VQ06/VR06/VR10 rechts of links
Toebehoren
-
Rasterverlengstuk vloerinstallatiedoos 1 producten beschikbaar
Compatibele producten
-
Referenced by 3 producten beschikbaar
Technische eigenschappen
Architectuur
-
Met beschermframe voor tapijtJa
-
Met uitsparing vloerbedekkingJa
Afmetingen
-
Inbouwdiepte77 mm
-
Inbouwbreedte253 mm
-
Inbouwlengte200 mm
-
Lengte219 mm
-
Breedte272 mm
-
Dikte van tapijt uitsparing5 mm
Configuratie
-
Installatieformaat (vloerinstallatiesysteem)E09
Installatie, montage
-
Geschikt voor holle vloerinstallatieJa
-
Geschikt voor verwerking in betonJa
-
Geschikt voor buitengebruikNee
-
Geschikt voor verhoogde vloerinstallatieJa
-
Geschikt voor natte reinigingNee
Instructies
-
Onderhoud van vloerDroog
Materiaal
-
MateriaalPolyamide (PA)
-
KleurIJzergrijs
-
RAL-kleur7011
Deksel, deur
-
Materiaal deurPolyamide (PA)
Gebruiksvoorwaarden
-
Verticale belasting uitgeoefend over een groot oppervlak (zware belasting)5 kN
-
Verticale belasting uitgeoefend op een klein oppervlak3 kN
Functies
-
Geschikt voor vloergootJa
Vorm
-
VormRechthoekig
Teksten
-
LeidinguitgangMet kabeluitgang in deksel
Aansluiting
-
Aantal leidinginvoeringen1
-
Aantal stopcontacten9
Uitrusting
-
Aantal ingebouwde apparaten9
-
Aantal stopcontactdozen3
Veiligheid
-
Beschermingsgraad IPIP20
-
Slagvastheid IKIK08
-
Beschermingsklasse in ongebruikte toestandIP30
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

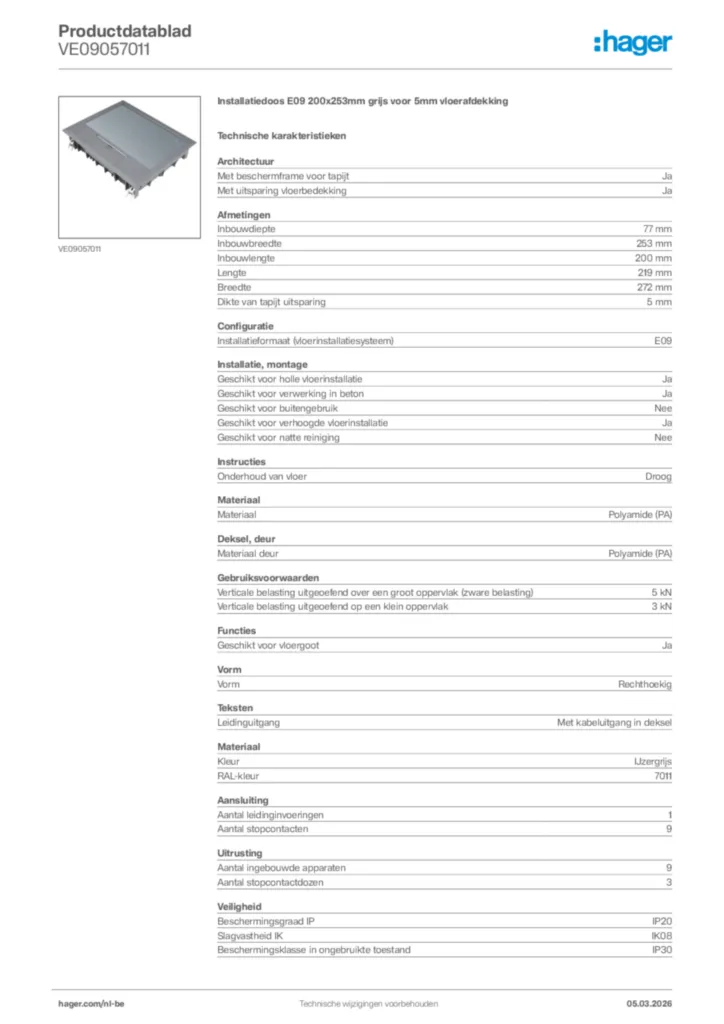

Product datasheet
Hager Productdatablad VE09057011
Installatiedoos E09 200x253mm grijs voor 5mm vloerafdekking
PDF -
Technisch -handleiding
Technisch -handleiding International 2016-05-10
PDF2,20 MB -
Installatiehandleiding
Installatiehandleiding International 2016-05-10
PDF2,45 MB -
Technische bijlage(enkel product)
Technische bijlage(enkel product) fr-FR 2023-06-16
PDF2,59 MB -
Gereedschap
Cable Management Revit Plugin
MSI50,17 MB -
STEP-bestanden
STEP-bestanden International 2022-10-06
STP1,16 MB -
Product Drawing
Technical Drawing of VE0905
Product Drawing International 2022-10-07
PDF141,67 kB -
Conformiteitsverklaring
EC declaration of conformity VQ_VR_VE
Conformiteitsverklaring International 2017-11-20
PDF120,65 kB
EU-Declaration VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Conformiteitsverklaring International 2019-08-23
PDF48,47 kB
