KNX aanwezigheidsmelder, 1 kanaal met relaisuitgang 16 A 230 V AC1 TCC520E
EAN-nummer
3250617579407
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Toebehoren/reserveonderdelen voor bewegingsmelder 2 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Afmetingen
-
Aanbevolen montagehoogte2,5 - 3,5 m
-
Installatiehoogte4 - 4 m
Instellingen
-
Ondersteunde instelmodusETS
-
Minimale inschakelduur60 s
Functies
-
Maximale bedrijfscyclus60 min
Connectiviteit
-
Met bussysteem KNX RFNee
Spanning
-
Netspanning via bus21 - 32 V
Leveringsomvang
-
Inclusief buskoppelaarJa
Elektrische Stroom
-
Stroomverbruik bus (gegevensoverdracht)12 mA
Detectie
-
Detectiehoek360 - 360
-
Reikwijdte hoek horizontaal360 - 360
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-10 - 45 °C
Materiaal
-
MateriaalAcrylonitrile-Butadiene-Styrene (ABS), Polycarbonaat (PC)
Teksten
-
ModusBedrijfsstanden: automatisch, halfautomatisch, test
-
FunctieKoppeling van meerdere melders voor het uitbreiden van het detectiebereik
-
MontagewijzeMet veerbeugels voor plafondinbouw
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

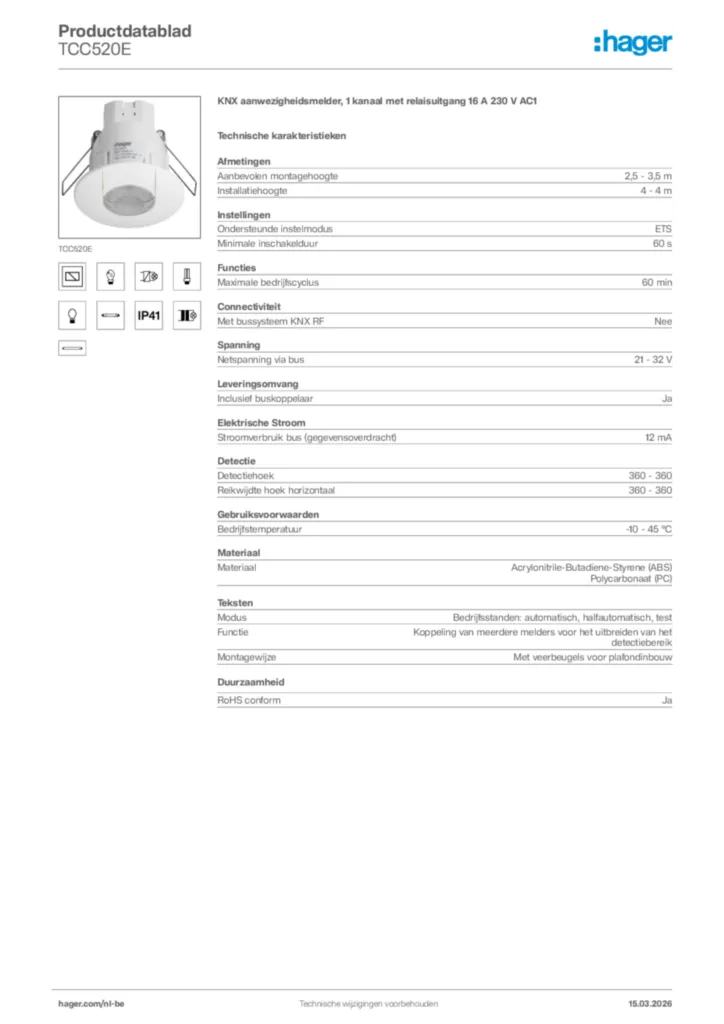

Hager Productdatablad TCC520E
KNX aanwezigheidsmelder, 1 kanaal met relaisuitgang 16 A 230 V AC1
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, es-ES, it-IT, pt-PT 2019-08-23
PDF329,60 kB
Installatiehandleiding en-GB, fr-FR, de-DE, nl-NL 2019-08-23
PDF319,52 kB
Installatiehandleiding en-GB, fr-FR 2019-10-24
PDF276,21 kB
LEAFLET XP1_TCC520E_6LE002843A
Installatiehandleiding de-DE, nl-NL 2019-10-24
PDF274,92 kB -
KNX-productdatabase
Logiciel d'application ETS du TCC520E
KNX-productdatabase da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD128,30 kB
Logiciel d'application ETS du TCC520E
KNX-productdatabase da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD5145,53 kB -
Conformiteitsverklaring
Conformiteitsverklaring International 2022-11-08
PDF143,55 kB
Meer documentatie
