Patroon fase 40kA vr SPB240D/R en SPB440D/R SPB240D
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
Vervolgproducten:
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Overspanningsbeveiliging voeding (T2) 2 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Capaciteit
-
Aantal modulen2
Spanning
-
Nominale spanning Ue240 - 415 V
-
Continu bedrijfsspanning Uc volgens IEC61643-1275 V
-
Spanningsbeveiliging Up volgens IEC61643-11,35 kV
-
Beveiligingsniveau: Up L-PE / N-PE volgens IEC61643-111,50 kV
-
Veiligheidsniveau Up L-N/PEN IEC61643-111350 V
Elektrische Stroom
-
Nominale ontlaadstroom In 8/20µs L-N(PEN)/N-PE IEC6164320 kA
-
Max. overstroombeveiliging, parallelschakeling (zekering)125 A
-
Max. ontlading (Imax) L-N(PEN)/N-PE40 kA
Afmetingen
-
Hoogte98,7 mm
-
Breedte35,60 mm
-
Diepte65,7 mm
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-40 - 80 °C
Netwerkconfiguratie
-
NetwerktypeTN, TT, TN-C-S
Uitrusting
-
Met meldcontact op afstandJa
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders1,5 - 25,0 mm²
-
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading1,5 - 35,0 mm²
Normen
-
Klasse volgens IEC61643T2
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Nominaal aandraaimoment3 - 3 NM
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

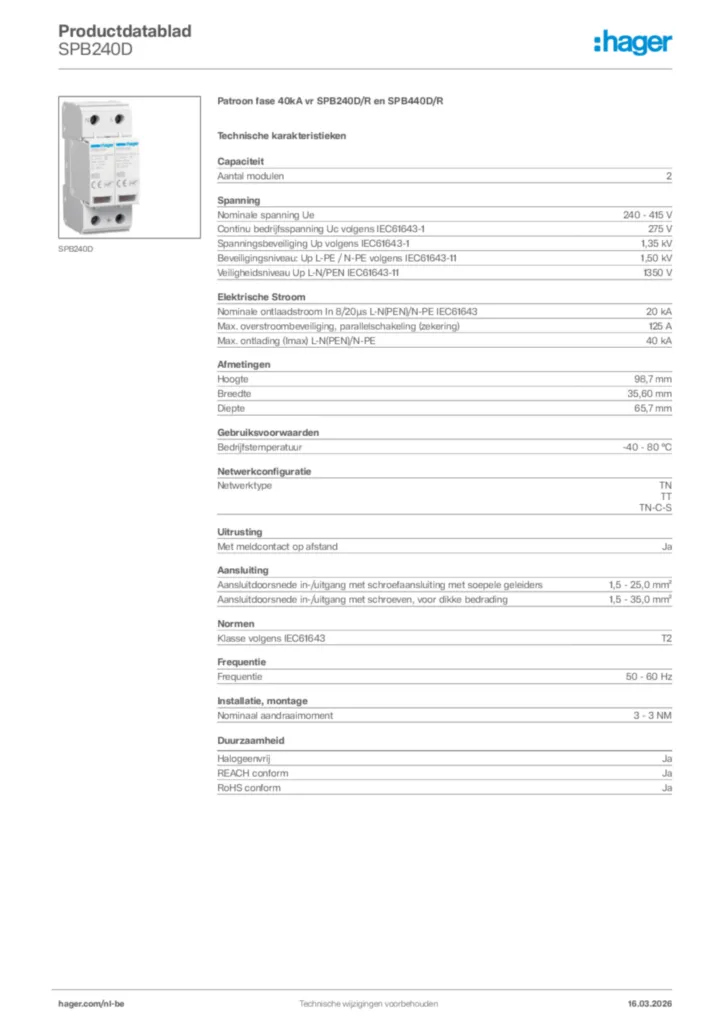

Hager Productdatablad SPB240D
