Modulaire omschakelaar 1-polig 32 A, NO.NC, I-0-II, common point onder SFB132
EAN-nummer
3250615510846
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak uw systeem compleet
Optionele accesoires
-
Hulpcontact 1 producten beschikbaar
Maak uw systeem compleet
Technische eigenschappen
Uitvoering
-
Aantal polen1
-
Positie N-aansluitingZonder nulleider
-
Pooltype1P
Stroom / temperatuur
-
Nominale stroom32 A
-
Afschakelvermogen 400 V AC23A677 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,48 kA
-
Nominale bedrijfsstroom bij AC21A32 A
-
Nominale bedrijfsstroom bij AC21B32 A
-
Nominale bedrijfsstroom bij AC22 categorie A32 A
-
Nominale bedrijfsstroom bij AC22 categorie B32 A
-
Nominaal kortsluitvermogen Icm bij 240 VAC volgens IEC60947-30,48 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,48 kA
Installatie, montage
-
Nominaal aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte70 mm
Samenstelling
-
Aantal NO contacten0
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 50 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider1.5 - 10 mm²
-
Doorsnede stijve geleider1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Totaal vermogensverlies onder IN1,50 W
-
Vermogensverlies per pool bij In1,50 W
Aansluitmogelijkheden
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen klem
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen klem
Downloads
-

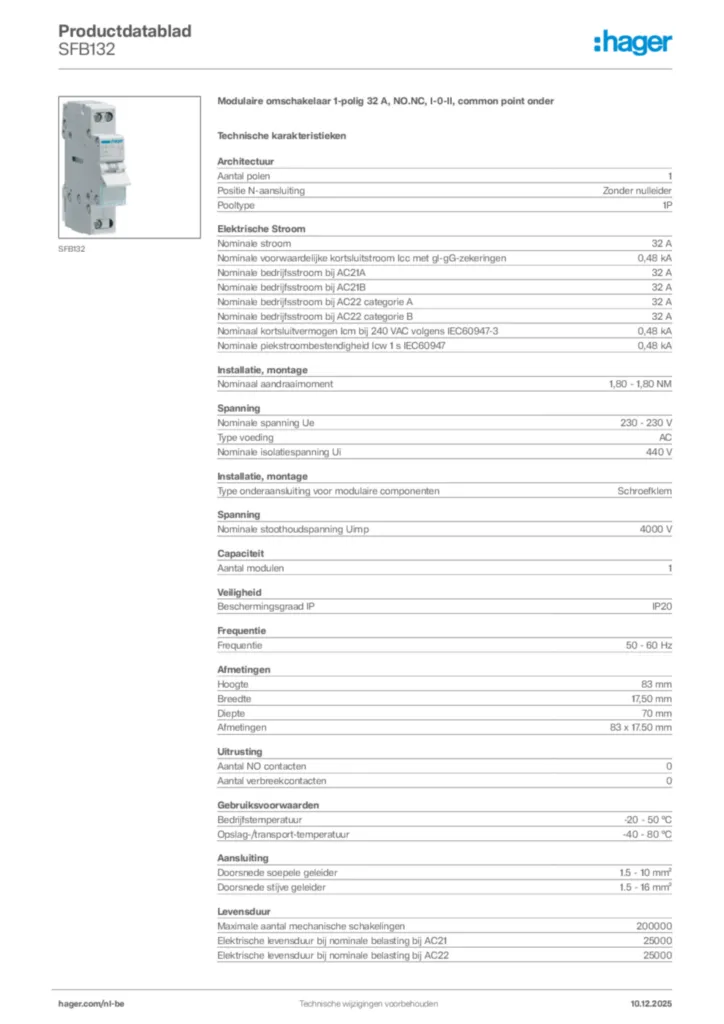

Product afbeelding
-
