Modulaire lastscheider 1-polig 32 A, indicatielamp, aansluiting onder SBB132
EAN-nummer
3250615511690
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Hulpcontact 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
Technische eigenschappen
Architectuur
-
Aantal polen1
-
Positie N-aansluitingZonder nulleider
-
Pooltype1P
Elektrische Stroom
-
Nominale stroom32 A
-
Afschakelvermogen 400 V AC23A677 A
-
Nominale voorwaardelijke kortsluitstroom Icc met gl-gG-zekeringen0,48 kA
-
Nominale bedrijfsstroom bij AC21A32 A
-
Nominale bedrijfsstroom bij AC21B32 A
-
Nominale bedrijfsstroom bij AC22 categorie A32 A
-
Nominale bedrijfsstroom bij AC22 categorie B32 A
-
Nominaal kortsluitvermogen Icm bij 240 VAC volgens IEC60947-30,67 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609470,48 kA
Installatie, montage
-
Nominaal aandraaimoment1,80 - 1,80 NM
-
Type onderaansluiting voor modulaire componentenSchroefklem
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui440 V
-
Nominale stoothoudspanning Uimp4000 V
Capaciteit
-
Aantal modulen1
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 60 Hz
Afmetingen
-
Hoogte83 mm
-
Breedte17,50 mm
-
Diepte68 mm
Uitrusting
-
Aantal NO contacten1
-
Aantal verbreekcontacten0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
-
Opslag-/transport-temperatuur-40 - 80 °C
Aansluiting
-
Doorsnede soepele geleider1.5 - 10 mm²
-
Doorsnede stijve geleider1.5 - 16 mm²
Levensduur
-
Maximale aantal mechanische schakelingen200000
-
Elektrische levensduur bij nominale belasting bij AC2125000
-
Elektrische levensduur bij nominale belasting bij AC2225000
Vermogen
-
Totaal vermogensverlies onder IN1,60 W
-
Vermogensverlies per pool bij In1,50 W
Verlichting
-
Type lampLed
Connectiviteit
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen klem
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen klem
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

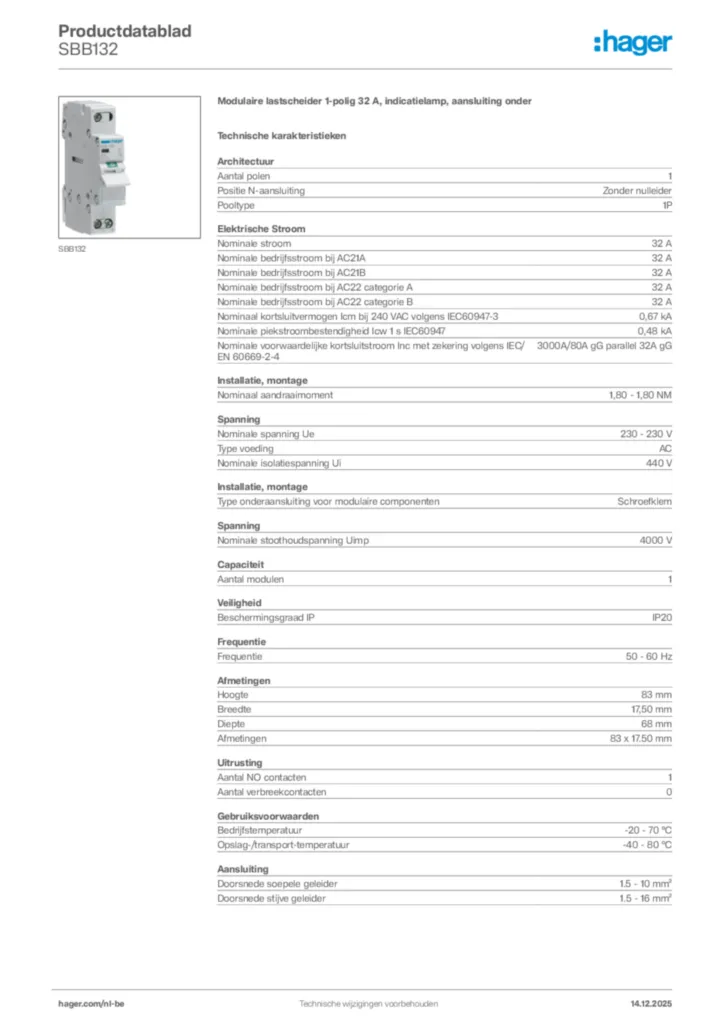

Technische fiche
UK_PD_TDS_LoadBreakDisconnectors.pdf
Technische fiche en-GB 2024-03-22
PDF58,45 kB -
Productlicentie
Licence for NETHERLANDS
Productlicentie International 2024-08-09
PDF2,53 MB
Licence for NETHERLANDS
Productlicentie International 2024-08-09
PDF2,23 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-02-06
PDF990,73 kB
Declaration
Conformiteitsverklaring International 2022-11-28
PDF931,94 kB
Declaration
Conformiteitsverklaring International 2022-01-31
PDF311,88 kB
Meer documentatie
