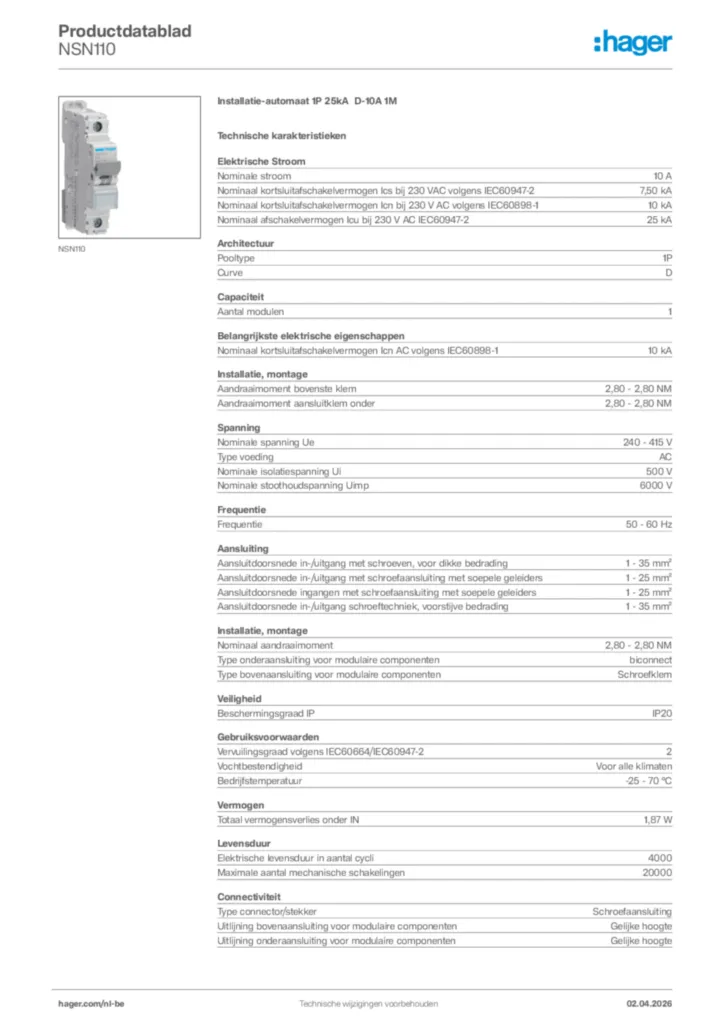

Installatie-automaat 1P 25kA D-10A 1M NSN110

Name: NSN110
Brand: Hager
SKU: NSN1103

EAN-nummer

3250614646041

Verpakking

1 Stuk

Vind verdeler

Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Nominale stroom

10 A
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC60947-2

7,50 kA
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

10 kA
Nominaal afschakelvermogen Icu bij 230 V AC IEC60947-2

25 kA

Pooltype

1P
Curve

D

Aantal modulen

1

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

10 kA

Aandraaimoment bovenste klem

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Nominaal aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefklem
360° montagepositie mogelijk

Ja

Nominale spanning Ue

240 - 415 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 35 mm²

Beschermingsgraad IP

IP20

Vervuilingsgraad volgens IEC60664/IEC60947-2

2
Vochtbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

1,87 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

17,50 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
