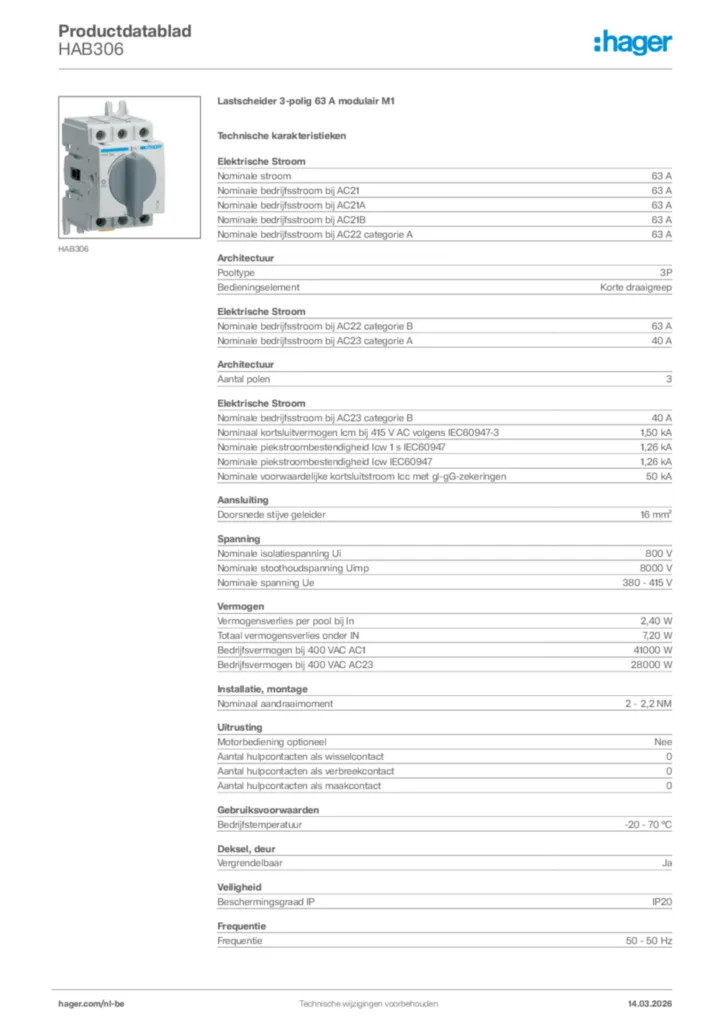

Lastscheider 3-polig 63 A modulair M1 HAB306
EAN-nummer
3250613140267
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Draaibediening 1 producten beschikbaar -
Schakelaaras 2 producten beschikbaar -
Hulpcontact 1 producten beschikbaar
Technische eigenschappen
Elektrische Stroom
-
Nominale stroom63 A
-
Nominale bedrijfsstroom bij AC2163 A
-
Nominale bedrijfsstroom bij AC21A63 A
-
Nominale bedrijfsstroom bij AC21B63 A
-
Nominale bedrijfsstroom bij AC22 categorie A63 A
-
Nominale bedrijfsstroom bij AC22 categorie B63 A
-
Nominale bedrijfsstroom bij AC23 categorie A40 A
-
Nominale bedrijfsstroom bij AC23 categorie B40 A
-
Nominaal kortsluitvermogen Icm bij 415 V AC volgens IEC60947-31,50 kA
-
Nominale piekstroombestendigheid Icw 1 s IEC609471,26 kA
-
Nominale piekstroombestendigheid Icw IEC609471,26 kA
Architectuur
-
Pooltype3P
-
BedieningselementKorte draaigreep
-
Aantal polen3
Aansluiting
-
Doorsnede stijve geleider16 mm²
Spanning
-
Nominale isolatiespanning Ui800 V
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale spanning Ue380 - 415 V
Vermogen
-
Vermogensverlies per pool bij In2,40 W
-
Totaal vermogensverlies onder IN7,20 W
-
Bedrijfsvermogen bij 400 VAC AC141000 W
-
Bedrijfsvermogen bij 400 VAC AC2328000 W
Installatie, montage
-
Nominaal aandraaimoment2 - 2,2 NM
Uitrusting
-
Motorbediening optioneelNee
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
Deksel, deur
-
VergrendelbaarJa
Veiligheid
-
Beschermingsgraad IPIP20
Frequentie
-
Frequentie50 - 50 Hz
Connectiviteit
-
Type connector/stekkerSchroefaansluiting
Functies
-
Is omkeerschakelaarNee
-
Uitvoering als noodstopinrichtingNee
-
Uitvoering als hoofdschakelaarJa
-
Uitvoering als onderhouds/werkingsschakelaarJa
-
Uitvoering als veiligheidsschakelaarJa
-
Uitvoering als lastscheiderJa
Capaciteit
-
Aantal modulen2,57
