Verdeler, Univers IP55, klasse II, 1850x800x275 mm + 100 mm sokkel FR23S1
EAN-nummer
3250616004092
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Kabel- en buisinvoer 7 producten beschikbaar -
Deur/bedieningspaneel 1 producten beschikbaar -
Bovenplaat voor verdeelkast 2 producten beschikbaar -
Sluitsysteem 8 producten beschikbaar -
Basiselement 2 producten beschikbaar -
Meer toebehoren 31 andere producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
FZ402
Kabelinvoerflens IP55 universeel
-
FZ404Kabelinvoerflens IP54 gesloten
-
FZ406MKabelinvoerflens, metrische voorstanzingen voor wartels, 13xM20 + 2xM20/M25,IP55
-
FZ407MKabelinvoerflens, metrische voorstanzingen voor wartels, 6x M25 + 2x M25/32,IP55
-
FZ408MKabelinvoerflens IP54, 2xM25/M32 + 1xM50/63/75
-
FZ422Kabelinvoerflens IP55 gesloten, staal
-
FZ435ABodemplaat voor afdichting flensopening in staande Univers FRxx behuizing
-
FZ506
Profielcilinder 1242E voor zwenkgreep FZ537
-
FZ508Sluiting IP54/65 zwenkgreep + cilinder
-
FZ519
Profielcilinder 405 voor zwenkgreep FZ537
-
FZ520
Profielcilinder 455 voor zwenkgreep FZ537
-
FZ537Zwenkgreep voor FR behuizing
-
MES-PHZ3K7Driekantsluiting 7 mm voor univers FR
-
MES-PHZ4K8Vierkantsluiting 7 mm voor univers FR
-
MES-PHZDB3Dubbele baar sluiting 3 mm voor univers FR
-
FZ401Afdichtset voor flensplaat FZ402
-
FZ773AVerbindingsset verticaal voor 800 mm brede FR behuizingen
-
FZ7821Kabelopvangrail voor sokkel FZ6xxA voor 800 mm brede FR behuizing
-
FZ800BBeugel ondersteuningsprofiel, diepte 275 mm, klasse II, FR behuizing
-
UT21COndersteuningsprofiel 750 mm voor extra versteviging Univers N draagsteunen

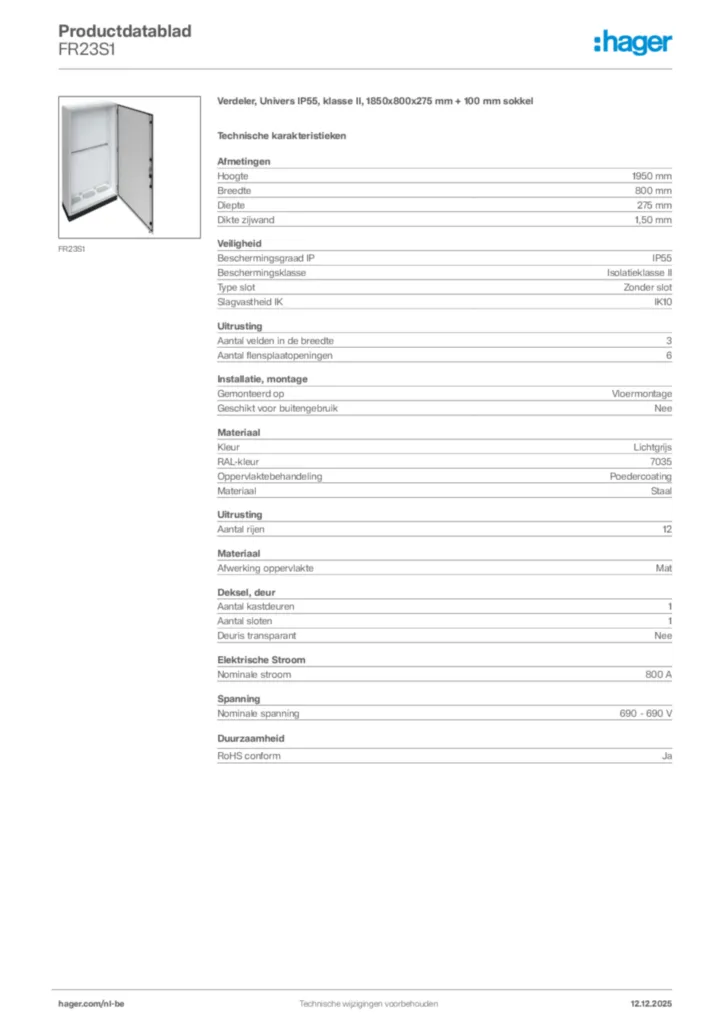

Technische eigenschappen
Afmetingen
-
Hoogte1950 mm
-
Breedte800 mm
-
Diepte275 mm
-
Dikte zijwand1,50 mm
Veiligheid
-
Beschermingsgraad IPIP55
-
BeschermingsklasseIsolatieklasse II
-
Type slotZonder slot
-
Slagvastheid IKIK10
Uitrusting
-
Aantal velden in de breedte3
-
Aantal flensplaatopeningen6
-
Aantal rijen12
Installatie, montage
-
Gemonteerd opVloermontage
-
Geschikt voor buitengebruikNee
Materiaal
-
KleurLichtgrijs
-
RAL-kleur7035
-
OppervlaktebehandelingPoedercoating
-
MateriaalStaal
-
Afwerking oppervlakteMat
Deksel, deur
-
Aantal kastdeuren1
-
Aantal sloten1
-
Deuris transparantNee
Elektrische Stroom
-
Nominale stroom800 A
Spanning
-
Nominale spanning690 - 690 V
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Installatiehandleiding
Installatiehandleiding International 2018-09-28
PDF8,12 MB -
BIM Revit objecten
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB, nl-NL 2022-05-19
RFA1,38 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB 2020-01-01
RFA1,38 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB, nl-NL 2022-05-19
RFA1,47 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB 2020-01-01
RFA1,47 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - French - Hosted family - REVIT Family 2020 - V2022
BIM Revit objecten fr-FR 2020-01-01
RFA1,39 MB
Range : Univers.Enclosure - IP55 - Class II - Steel enclosure - Depth 275 mm - French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit objecten fr-FR 2020-01-01
RFA1,48 MB -
Handboek
English technical manual for FR IP55 enclosures 275/400
Handboek International 2018-10-31
PDF5,34 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-03-14
PDF684,89 kB
Conformiteitsverklaring en-GB 2025-03-14
PDF717,48 kB
