kWh-meter 1-fase direct 3x 1-fase 80 A, 4 modulen, M-bus ECM180T
EAN-nummer
3250612230365
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Technische eigenschappen
Architectuur
-
BussysteemM-BUS
-
Pooltype3x 1P+N
Elektrische Stroom
-
Nominale stroom80 A
-
Maximale meetcircuitstroom80 A
Capaciteit
-
Aantal modulen4
Connectiviteit
-
Type connector/stekkerDirecte aansluiting
Afmetingen
-
Hoogte92 mm
-
Breedte72 mm
-
Diepte60 mm
Belangrijkste elektrische eigenschappen
-
Type impulsOptisch
Compatibiliteit
-
Geschikt voorInkoop/levering
Aansluiting
-
Aansluitdoorsnede van meetingang33 - 33 mm²
-
Aansluitdoorsnede afgaande meetuitgang33 - 33 mm²
-
Type connector/stekker bussysteemBusaansluitklem
Installatie, montage
-
Nominaal aandraaimoment2 - 2 NM
Mechanische kenmerken
-
Aandraaimoment digitale aansluitklem0,50 - 0,50 NM
Meting
-
MeetsysteemDirecte meting
-
Type meetinstrumentElektronisch
-
Stroommeetbereik0,25 - 80,0 A
-
Meetbereik spanning L-N92 - 276 V
-
Frequentie meetbereik45 - 65 Hz
Stroomvoorziening
-
Aantal fases voor voeding1
Functies
-
NauwkeurigheidsklasseB
-
Type tariefT1...T2 (230 V AC) / T1...T2 M-BUS
-
Is gekalibreerdJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Vermogen
-
Opgenomen vermogen VA2 VA
-
Totaal vermogensverlies onder IN1 W
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

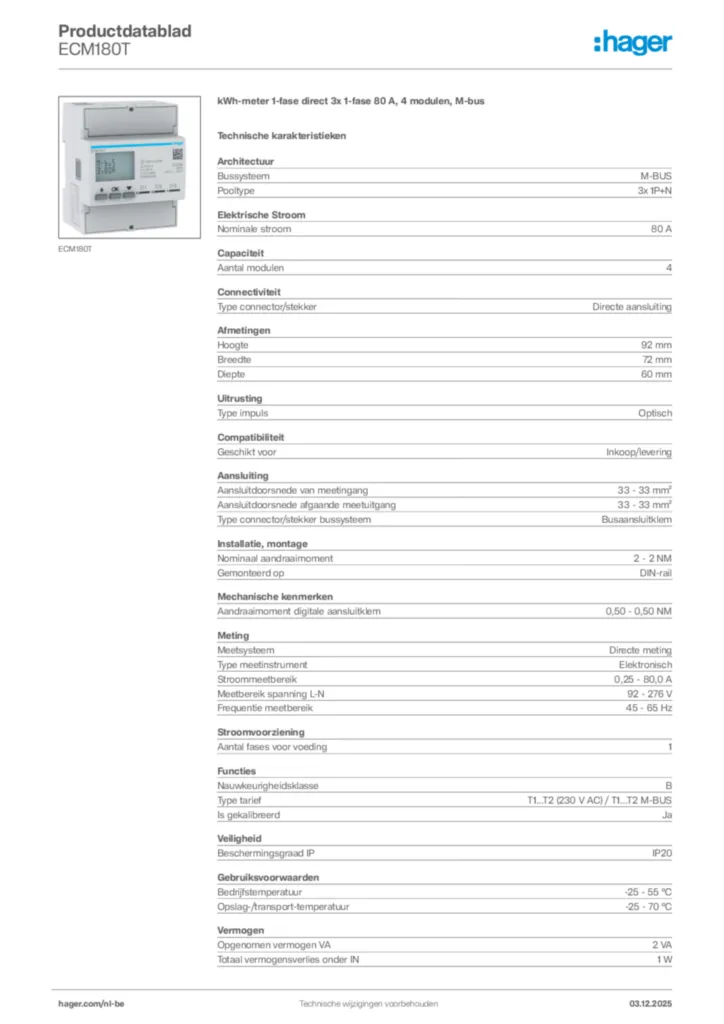

Product afbeelding
-
Installatiehandleiding
Installatiehandleiding International 2019-10-17
PDF1,31 MB
Installatiehandleiding es-ES, fr-FR, pt-PT 2019-10-17
PDF1,32 MB -
Productbijlage
M-Bus Protocol Technical description - Rev.2.2
XLS187,00 kB -
Brochure
Energiemeters kWh
Brochure nl-NL 2019-10-01
PDF1,31 MB -
Conformiteitsverklaring
Conformiteitsverklaring International 2020-01-01
PDF110,84 kB
Meer documentatie
