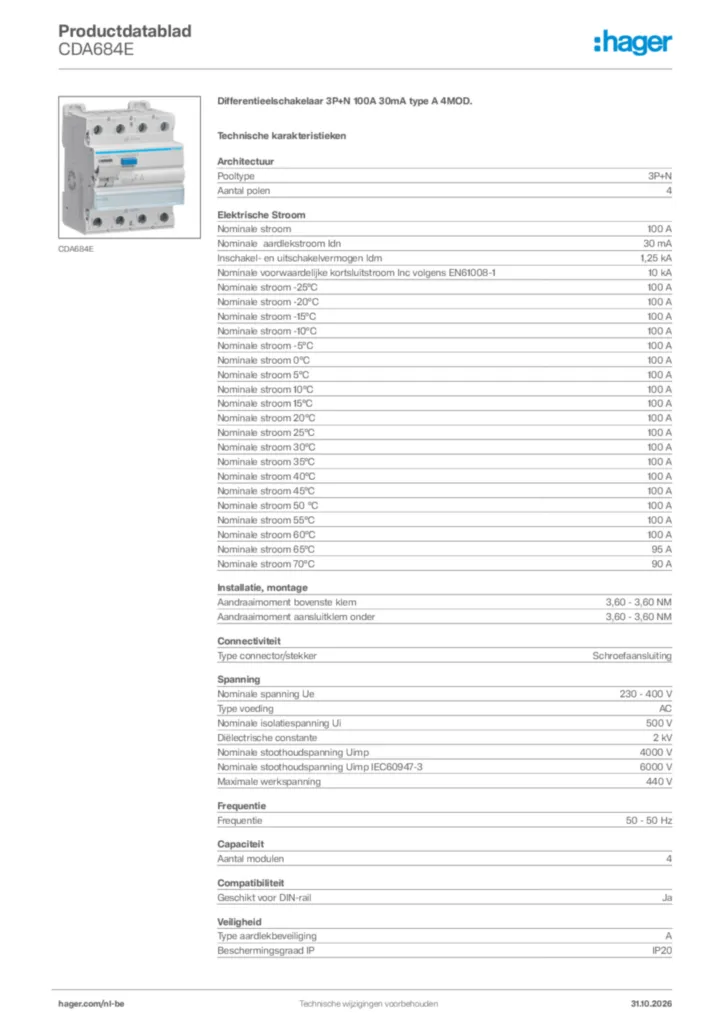

Differentieelschakelaar 3P+N 100A 30mA type A 4MOD. CDA684E

Name: CDA684E
Brand: Hager
SKU: CDA684E3

EAN-nummer

3250611626534

Verpakking

1 Stuk

Vind verdeler

Toebehoren
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Kies uw toebehoren uit de lijst hiernaast

Toebehoren 1 producten beschikbaar

Technische eigenschappen

Pooltype

3P+N

Nominale stroom

100 A
Nominale aardlekstroom Idn

30 mA
Inschakel- en uitschakelvermogen ldm

1,25 kA
Nominale voorwaardelijke kortsluitstroom Inc volgens EN61008-1

10 kA
Nominale stroom -25°C

100 A
Nominale stroom -20°C

100 A
Nominale stroom -15°C

100 A
Nominale stroom -10°C

100 A
Nominale stroom -5°C

100 A
Nominale stroom 0°C

100 A
Nominale stroom 5°C

100 A
Nominale stroom 10°C

100 A
Nominale stroom 15°C

100 A
Nominale stroom 20°C

100 A
Nominale stroom 25°C

100 A
Nominale stroom 30°C

100 A
Nominale stroom 35°C

100 A
Nominale stroom 40°C

100 A
Nominale stroom 45°C

100 A
Nominale stroom 50 °C

100 A
Nominale stroom 55°C

100 A
Nominale stroom 60°C

100 A
Nominale stroom 65°C

95 A
Nominale stroom 70°C

90 A

Aandraaimoment bovenste klem

3,60 - 3,60 NM
Aandraaimoment aansluitklem onder

3,60 - 3,60 NM
Type bovenaansluiting voor modulaire componenten

Schroefklem
Type onderaansluiting voor modulaire componenten

biconnect

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Diëlectrische constante

2 kV
Nominale stoothoudspanning Uimp

4000 V
Nominale stoothoudspanning Uimp IEC60947-3

6000 V
Maximale werkspanning

440 V

Frequentie

50 - 50 Hz

Aantal modulen

4

Geschikt voor DIN-rail

Ja

Type aardlekbeveiliging

A
Beschermingsgraad IP

IP20

Aansluitdoorsnede uitgangen schroefaansluiting met stijve bedrading

1 - 50 mm²
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele geleiders

1 - 35 mm²

‌Totaal vermogensverlies onder IN

21,48 W

Hoogte

2000 m
Bedrijfstemperatuur

-25 - 60 °C

Elektrische levensduur in aantal cycli

10000
Maximale aantal mechanische schakelingen

20000

Type connector/stekker

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

85 mm
Breedte

72 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
