Differentieelautomaat 1P+N 6kA C 10A 300mA type A 2MOD. AFA910H

Name: AFA910H
Brand: Hager
SKU: AFA910H

EAN-nummer

3250611027010

Verpakking

1 Stuk

Technische eigenschappen
Milieudocumenten
Downloads

Technische eigenschappen

Pooltype

1P+N
Curve

C

Nominale stroom

10 A
Nominale aardlekstroom Idn

300 mA
Nominale stroom -25°C

12 A
Nominale stroom -20°C

11,80 A
Nominale stroom -15°C

11,70 A
Nominale stroom -10°C

11,50 A
Nominale stroom -5°C

11,30 A
Nominale stroom 0°C

11,10 A
Nominale stroom 5°C

11 A
Nominale stroom 10°C

10,80 A
Nominale stroom 15°C

10,60 A
Nominale stroom 20°C

10,40 A
Nominale stroom 25°C

10,20 A
Nominale stroom 30°C

10 A
Nominale stroom 35°C

9,90 A
Nominale stroom 40°C

9,70 A
Nominale stroom 50 °C

9,40 A
Nominale stroom 55°C

9,30 A
Nominale stroom 60°C

9,10 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste automaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste apparaten

0,85
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A
Nominaal kortsluitafschakelvermogen Icn bij 230 V AC volgens IEC60898-1

6 kA

Type aardlekbeveiliging

A
Beschermingsgraad IP

IP20

Nominaal kortsluitafschakelvermogen Icn AC volgens IEC60898-1

6 kA

Type connector/stekker

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

240 V
Nominale spanning Ue

240 - 240 V
Overspanningscategorie volgens IEC60947-1

3

‌Totaal vermogensverlies onder IN

2,60 W

Frequentie

50 - 50 Hz

Hoogte

2000 m
Stroombegrenzingsklasse I²t

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

2000

Doorsnede soepele geleider

1 - 16 mm²
Doorsnede stijve geleider

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele geleiders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek, voorstijve bedrading

1 - 25 mm²
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele geleiders

1 - 16 mm²
Aansluitdoorsnede uitgangen schroefaansluiting met stijve bedrading

1 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele geleiders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor dikke bedrading

1 - 25 mm²

Nominaal aandraaimoment

2,10 - 2,10 NM
Type bovenaansluiting voor modulaire componenten

Schroefklem
Type onderaansluiting voor modulaire componenten

biconnect

Aantal modulen

2

Hoogte

83 mm
Breedte

35 mm
Diepte

68 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

Certificeringen en documenten

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

Hager REACH declaration AFA910H

PDF

Hager RoHS report AFA910H

PDF

Downloads

Product afbeelding

Afbeelding AFA910H

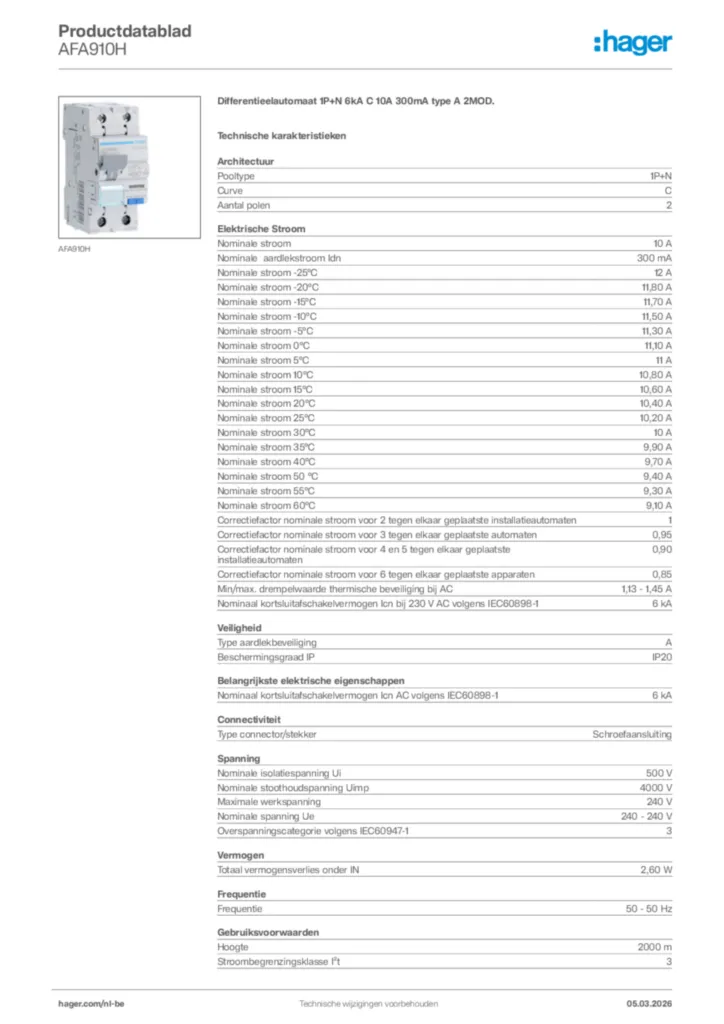

Product datasheet
