Micromodulo radio KNX quicklink incasso 2 ingressi + 1 uscita 200 W AC1 2 fili TRM690G
Modulo radio KNXON/OFF con 1 uscita 200 W/VA (compatibile LED e CFL) e 2 ingressi a contatto libero. Dotato di funzione zero crossing permettendo al micromodulo di non risentire delle correnti di spunto. Trasmettitore/ricevitore bidirezionale e LED di segnalazione trasmissione. Configurabile via quicklink, easy o ETS (per easy e ETS necessario accoppiatore radio TR131A).
EAN
3250615989055
Marca
Hager
Confezione
1 pezzo
Prezzo
135,26 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Proprietà tecniche
Connettività
-
Protocollo radioRadio KNX
-
Categoria ricevitore2
-
Con sistema bus KNXNo
-
Con sistema bus radio KNXSÌ
Impostazioni
-
Modalità di configurazione supportataETS, easy, quicklink
Serie
-
Altezza18 mm
-
Larghezza40 mm
-
Profondità18 mm
-
Profondità di installazione40 mm
Materiali
-
ColoreGrigio chiaro
Equipaggiamento
-
Con interruttore per commutazione manualeSÌ
-
Radiofrequenza bidirezionaleSÌ
Corrente
-
Corrente nominale0,85 A
Frequenza
-
Frequenza50 - 50 Hz
-
Radiofrequenza di ricezione868,30 - 868,30 MHz
Potenza
-
Potenza d’uscita200 W
Condizioni di impiego
-
Tensione d’esercizio230 - 230 V
-
Tensione nominale d'impiego CA230 - 230 V
-
Tensione di alimentazione del sistema230 V AC
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
Condizioni d'uso
-
Temperatura d’esercizio-15 - 45 °C
Connessione
-
Sezione conduttore rigido0.5 - 2.5 mm²
-
Sezione conduttore flessibile0.5 - 1.5 mm²
Testo
-
FunzioneFunzioni supplementari semplici: +6 scenari, Funzione di ripristino (su impostazioni di fabbrica)
-
Tipo di montaggioPer incasso dietro inserti da incasso
-
Tipo di connessioneCon morsetti a sollevamento a vite
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Product datasheet

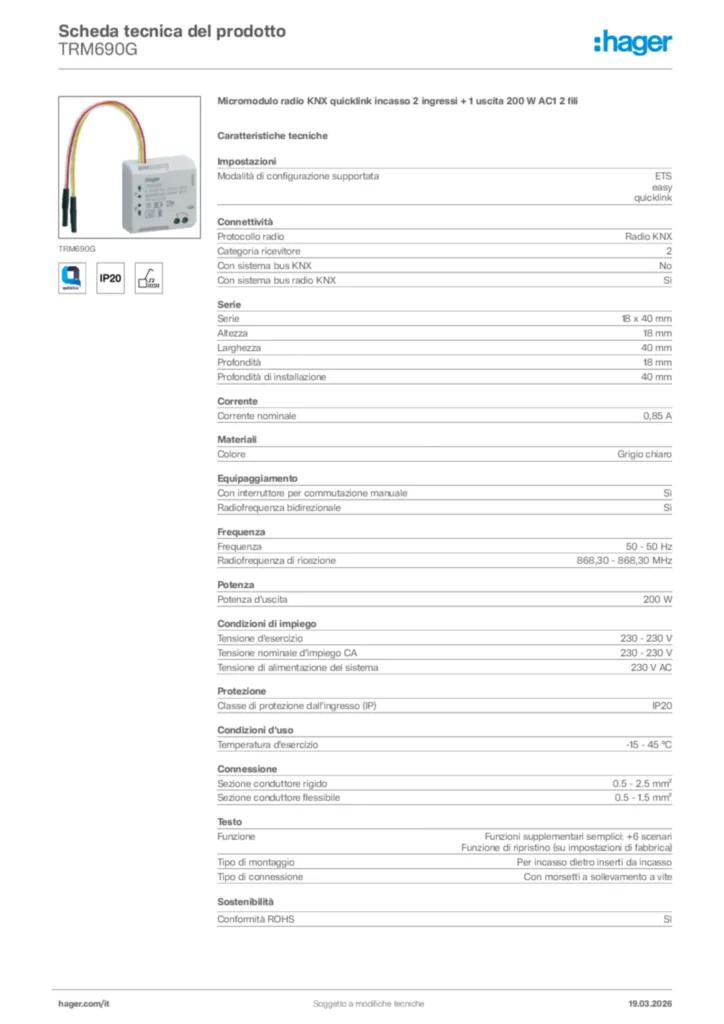

Hager Scheda tecnica del prodotto TRM690G
Micromodulo radio KNX quicklink incasso 2 ingressi + 1 uscita 200 W AC1 2 fili
PDF -
Manuale di installazione
Manuale di installazione en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB
Manuale di installazione en-GB, fr-FR, de-DE, nl-NL, sv-SE 2022-10-06
PDF1,14 MB
Manuale di installazione es-ES, it-IT, nn-NO, pt-PT 2022-10-06
PDF1,18 MB
Manuale di installazione fr-FR, de-DE, it-IT, nl-NL 2016-03-03
PDF11,11 MB -
Allegato prodotto
Configuration guide quicklink (DE-FR-IT-NL, 2016-02)
Allegato prodotto International 2020-01-01
PDF1,18 MB -
Appendice tecnica (multiprodotti)
Moduli incasso ip55 radio 1 TRM690G - Inserto tecnico
Inserto tecnico moduli d'ingresso e uscita radio KNX quicklink da incasso TRM693G - TRM690G - TRM694G - TRM692G - TRM691E e da esterno IP55 TRE400
PDF5,57 MB -
Database dei prodotti KNX
ETS Database for TRM690G
Database dei prodotti KNX en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD384,11 kB -
Guida applicazione
Application description ETS-Easy TRM690G_TRM693G_TRM694G
Guida applicazione en-GB, pl-PL 2015-02-12
PDF6,41 MB -
Dichiarazione di conformità
Dichiarazione di conformità International 2022-10-04
PDF114,06 kB
Dichiarazione di conformità International 2022-10-04
PDF146,08 kB
