Cartuccia per scaricatore di sovratensione 2P per impianti fotovoltaici atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è adatto a SPD di tipo 2, avente corrente massima di scarica (Imax) pari a 40 kA e corrente nominale di scarica (In) pari a 15 kA. Il livello di tensione Up è pari a 1,90 kV.

EAN

3250615514967

catalog.pageproduct.product.info.brand

Hager

m/p imballo

1 pezzo

SPD - Limitatori di sovratensione

SPD T2 2P 40kA per fotovoltaico SPV340

Name: SPV340
Brand: Hager
SKU: SPV340
Price: 227.07 EUR

Prezzo

227,07 €

/ pezzo *

catalog.product_page.transfer_button.label

Accessori
Caratteristiche tecniche
catalog.pageproduct.title_sustainability.h2

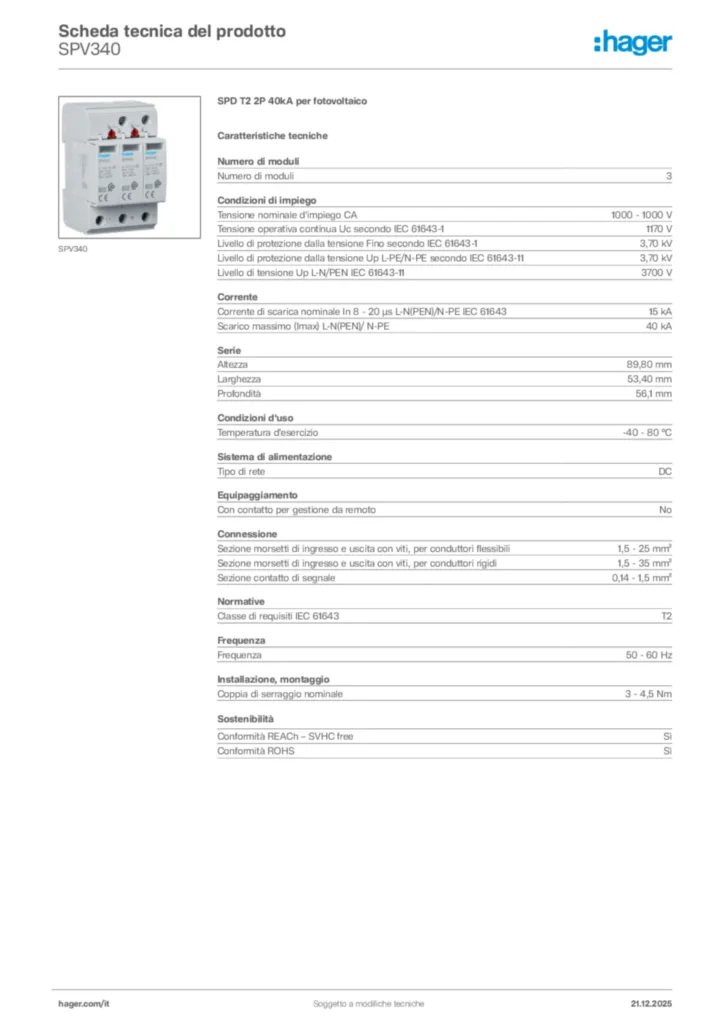

Documentazione
Più prodotti

product.page.accessories.title

Accessori di protezione contro le sovratensioni per sistemi di alimentazione 1 product.page.accessories.products-available

Caratteristiche tecniche

Numero di moduli

3

Livello di protezione dalla tensione Fino secondo IEC 61643-1

3,70 kV
Livello di tensione Up L-N/PEN IEC 61643-11

3700 V
‌Tipo di tensione di alimentazione

DC; c.c.; corrente continua
Categoria di sovratensione secondo IEC 60947-1

3

Corrente di scarica massima (Imax)

40 kA
Corrente di scarica massima (Imax) N-PE

40 kA
Corrente di scarica nominale ln

15 kA
Corrente nominale di cortocircuito (Isccr)

2 kA

Altezza

89,80 mm
Larghezza

53,40 mm
Profondità

56,1 mm
Lunghezza stringa di isolamento

16 mm

Classe di protezione dall'ingresso (IP)

IP20
Modalità di protezione

L-PE

Temperatura d’esercizio

-40 - 80 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 80 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Poliammide (PA), Poliestere

Tipo di rete

DC
Rete TN

No
Sistema TN-C

No
Rete DC

Sì
Rete IT

No
Rete TT

No
Sistema TN-CS

Sì
Sistema TN-S

No

Con contatto per gestione da remoto

No
Corrente di carico nominale IL

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 35 mm²
Sezione conduttore flessibile

1.5 - 25 mm²
Sezione conduttore rigido

1.5 - 35 mm²
Tipo di connettore

Terminale a vite
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 4,5 Nm
Posizione di montaggio/collegamento

Orizzontale
Adatto per l'impiego in ambienti interni

Sì

Numero di poli

2P

Con fusibile di protezione integrato

No

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

Sì

Adatto per configurazione di sistema supplementare

Sì
Modalità di fine vita

OCM (open circuit mode)

Numero di moduli da 17,5 mm

6

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

catalog.pageproduct.title_sustainability.h2

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
