Scaricatore di sovratensione 3P atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo combinato di tipo 2, per impianti IT, avente corrente massima di scarica (Imax) pari a 40 kA e corrente nominale di scarica (In) pari a 20 kA e dotato di contatto ausiliario. L'ingombro è pari a 1 modulo DIN e il livello di tensione Up è pari a 2,1 kV.

EAN

3250610087367

Marca

Hager

Confezione

1 pezzo

SPD - Limitatori di sovratensione

SPD 3P 40kA T2 IT FM con contatto ausiliario SPE517

Name: SPE517
Brand: Hager
SKU: SPE517
Price: 194.11 EUR

Prezzo

194,11 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

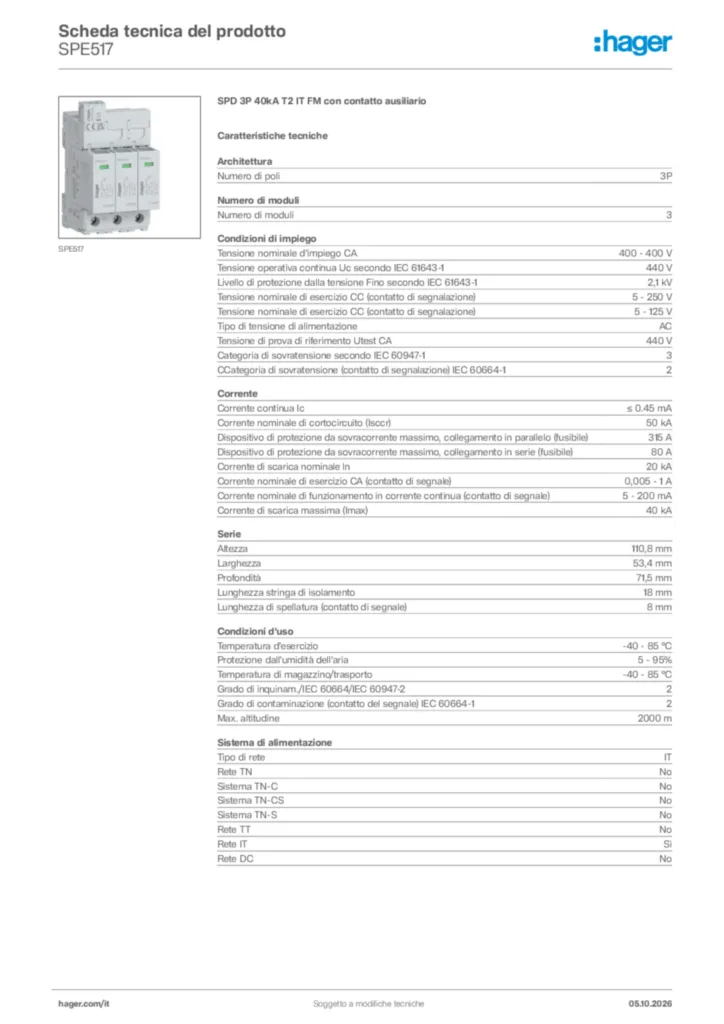

Scarica la scheda tecnica

Completa il tuo sistema

Accessori di protezione contro le sovratensioni per sistemi di alimentazione 1 accessori disponibili

Proprietà tecniche

Numero di poli

3P

Numero di moduli

3

Tensione nominale d'impiego CA

400 - 400 V
Tensione operativa continua Uc secondo IEC 61643-1

440 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

2,1 kV
Tensione nominale di esercizio CC (contatto di segnalazione)

5 - 250 V
Tensione nominale di esercizio CC (contatto di segnalazione)

5 - 125 V
‌Tipo di tensione di alimentazione

AC
Tensione di prova di riferimento Utest CA

440 V
Categoria di sovratensione secondo IEC 60947-1

3
CCategoria di sovratensione (contatto di segnalazione) IEC 60664-1

2
Tensione nominale

400 V AC ± 10%

Corrente continua Ic

≤ 0.45 mA
Corrente nominale di cortocircuito (Isccr)

50 kA
Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

315 A
Dispositivo di protezione da sovracorrente massimo, collegamento in serie (fusibile)

80 A
Corrente di scarica nominale ln

20 kA
Corrente nominale di esercizio CA (contatto di segnale)

0,005 - 1 A
Corrente nominale di funzionamento in corrente continua (contatto di segnale)

5 - 200 mA
Corrente di scarica massima (Imax)

40 kA
Corrente residua Ipe

≤ 0.4 mA

Altezza

110,8 mm
Larghezza

53,4 mm
Profondità

71,5 mm
Lunghezza stringa di isolamento

18 mm
Lunghezza di spellatura (contatto di segnale)

8 mm

Temperatura d’esercizio

-40 - 85 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 85 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Grado di contaminazione (contatto del segnale) IEC 60664-1

2
Max. altitudine

2000 m

Tipo di rete

IT
Rete TN

No
Sistema TN-C

No
Sistema TN-CS

No
Sistema TN-S

No
Rete TT

No
Rete IT

SÌ
Rete DC

No

Con contatto per gestione da remoto

No
Corrente di carico nominale IL

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 50 mm²
Numero di conduttori (esclusa terra)

3
Sezione conduttore rigido, per conduttore di protezione

1,5 - 50 mm²
Morsetto per conduttore flessibile, per conduttore di protezione

1,5 - 35 mm²
Sezione conduttore flessibile

1.5 - 35 mm²
Sezione del conduttore flessibile (contatto di segnalazione)

0,25 - 1,5 mm²
Sezione conduttore rigido

1.5 - 50 mm²
Sezione del conduttore rigido (contatto di segnalazione)

0,25 - 1,5 mm²
Tipo di connettore

Terminale a vite
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 3,5 Nm
Posizione di montaggio/collegamento

Orizzontale
Adatto per l'impiego in ambienti interni

SÌ

Con fusibile di protezione integrato

No

Tipo di montaggio/installazione

Guida DIN, Fisso
Tipo di connessione

Raccordo a vite
Tipo di collegamento (contatto di segnale)

Innesto rapido

Modalità di fine vita

OCM (open circuit mode)

Caratteristiche del fusibile

gG
Protezione di riserva massima richiesta (contatto di segnalazione)

1 A (gG)

Numero di moduli da 17,5 mm

6

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Modalità di protezione

L-PEN
Fattore k di intervento

1,6
Comportamento TOV presso UT

581 V AC (5 s / withstand mode), 762 V AC (120 min / safe failure mode)
Classe protezione

Isolamento classe II
Utilizzabile in classe IP superiore

IP20C con copertura di protezione dei contatti

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Materiale termoplastico

È accessibile

SÌ

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì

Senza alogeni Sì
