Quadro da incasso vegaD già equipaggiato di guide di e pannelli altezza 1137 mm, grado di protezione IP41 e capacità di 144 moduli (6 file da 24 moduli DIN). È caratterizzato da una corrente nominale di impiego In 160 A, corrente di corto circuito 10 kA e una tensione di isolamento Ui 400 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Doppio isolamento (Classe II) ed è conforme alle norme CEI EN 62208 e CEI EN 61439-3.
EAN
3250612711055
catalog.pageproduct.product.info.brand
Hager
m/p imballo
1 pezzo
Quadro da incasso equipaggiato IP41 H1137 144 moduli vegaD FU62LN
Prezzo
848,84 €
/ pezzo
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Porta vetro / cieca 2 product.page.accessories.products-available -
Coprimoduli 1 product.page.accessories.products-available -
Componenti per il cablaggio, l'ingresso e il fissaggio dei cavi 1 product.page.accessories.products-available -
Accessori per montaggio 3 product.page.accessories.products-available -
Morsettiere di distribuzione 1 product.page.accessories.products-available -
Accessori comuni 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
FD62TN
Porta in vetro per quadro H1050 144 moduli vegaD
299,15 € / pezzo* -
FD62PNPorta cieca per quadro H1050 144 moduli vegaD
147,94 € / pezzo*
-
JP002
Mostrina coprimodulo 24 moduli per pannelli modulari vegaD
8,51 € / pezzo*
-
VZ405N
Kit installazione per pareti in cartongesso per vegaD da incasso
26,50 € / pezzo* -
UZ25V2Kit di 20 cinturini guidafili diametro piccolo
74,39 € / pezzo* -
ZZ42BSKit con 4 vite di fissaggio per VegaD
3,65 € / pezzo*
-
FD00B2
Kit di 10 supporti cavi verticale per vegaD da incasso
18,37 € / pezzo*
-
FD00A1Kit di 10 portaetichette da 24 moduli vegaD
19,86 € / pezzo*
-
FD00P1Piastra di ricambio entrata cavi in plastica alto/basso vegaD
15,09 € / pezzo*
-
FD00A5Segregazione orizzontale vegaD incasso versione equipaggiata
28,89 € / pezzo*
Caratteristiche tecniche
Connessione
-
Numero di ingressi per tubi4
Installazione, montaggio
-
Adatto per l'uso esternoNo
-
Montaggio suMontaggio a incasso
Corrente
-
Corrente nominale IN160 A
Equipaggiamento
-
Numero di guide DIN6
-
Numero di file6
-
Numero di sezioni in larghezza2
-
Con serraturaNo
-
Con morsettiera di neutroNo
-
Con morsettiera di terraNo
-
Con piastra di montaggioNo
Numero di moduli
-
Numero di moduli144
Serie
-
Altezza1137 mm
-
Larghezza600 mm
-
Profondità150 mm
-
Larghezza di montaggio550 mm
-
Profondità di installazione110 mm
-
Numero di unità in larghezza24
Porta / coperchio
-
Porta/frontale trasparenteNo
Materiali
-
MaterialeMetallo, Plastica
-
Codice RAL9010
-
ColoreBianco puro
Protezione
-
Classe protezioneIsolamento classe II
-
Resistenza agli urti IKIK07
-
Classe di protezione dall'ingresso (IP)IP30
-
Tipo di bloccaggioSenza serratura
catalog.pageproduct.title_sustainability.h2
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
catalog.pageproduct.sustainability_block.downloads_h3
Documentazione
-
Immagine prodotto
-

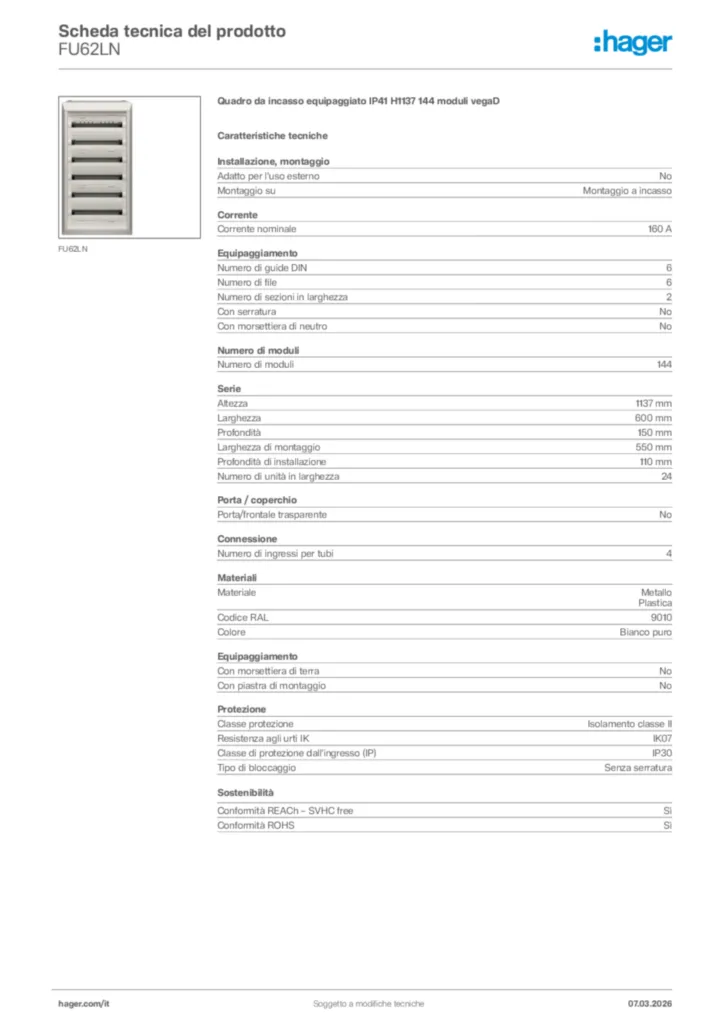

GeneratedProductDatasheet
Hager Scheda tecnica del prodotto FU62LN
Quadro da incasso equipaggiato IP41 H1137 144 moduli vegaD
PDF -
Manuale Installazione Prodotto
Mounting instruction for VegaD FU flush enclosure
Flush / door / internal system / accessories mounting
PDF11,99 MB -
Informazioni Marketing Prodotto
Voce di capitolato vegaD quadri di distribuzione
Informazioni sui prodotti it-IT 2023-10-16
PDF73,81 kB -
Prodotto Modello Bim
Range : VegaD. Quadri di distribuzione terminale. Italiano - Hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,31 MB
Range : VegaD. Quadri di distribuzione terminale. Italiano - Non hosted family - REVIT Family 2020 - V2022
Oggetti BIM Revit it-IT 2024-01-18
RFA1,29 MB
Range Vega D enclosures for IT (Lang. : en) IP30 with installation System hosted-V2021
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB
Range Vega D enclosures for IT (Lang. : en) IP30 with installation System no hosted-V2021
Oggetti BIM Revit en-GB 2020-01-01
RFA1,29 MB -
Manuali Prodotto
Technical manual for New VegaD enclosures
Surface, flush boards and accessories (FR)
PDF11,49 MB
Technical manual for New VegaD enclosures
Surface, flush boards and accessories (EN)
PDF11,76 MB
Technical manual for New VegaD enclosures
Surface, flush boards and accessories (IT light)
PDF6,31 MB -
Dichiarazione CE Prodotto
Declaration
Dichiarazione di conformità International 2022-10-11
PDF190,72 kB
