CONTATORE MONOFASE DIRETTO 80A MODBUS AGARDIO MID 2M ECA180D

EAN

3250612231256

Marca

Hager

Confezione

1 pezzo

Accessori
Proprietà tecniche
Documenti
Più prodotti

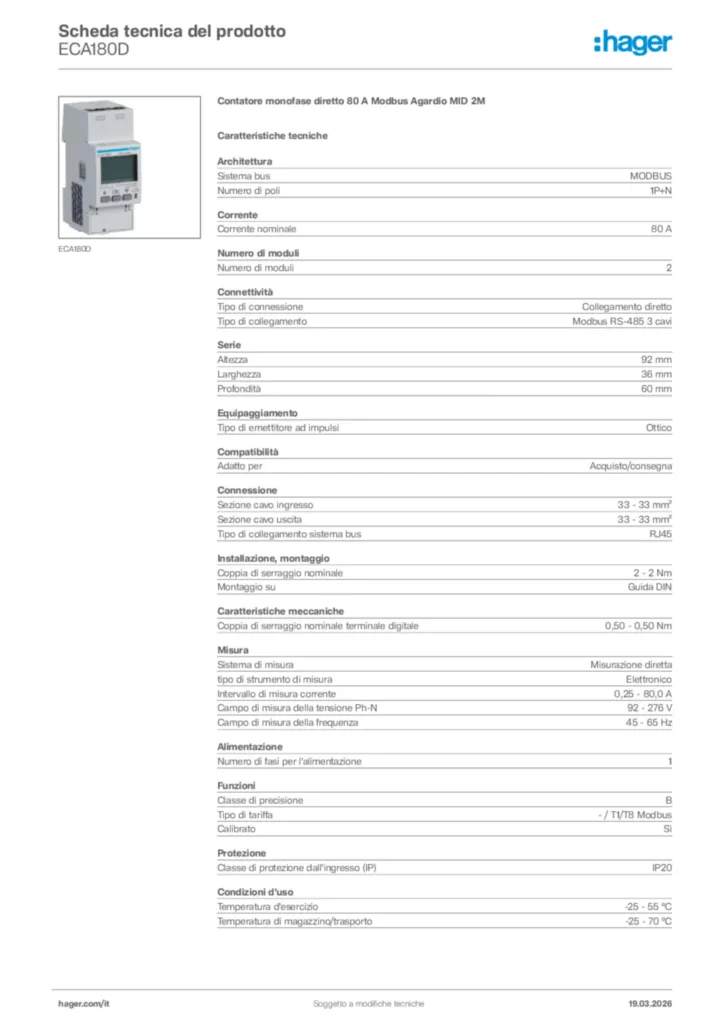

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Adattatore per dispositivi di comunicazione 1 accessori disponibili
Accessori per reti dati di protezione contro le sovratensioni / tecnologia MCR 1 accessori disponibili
Accessori per sistema bus 8 accessori disponibili

Proprietà tecniche

Sistema bus

MODBUS
Numero di poli

1P+N

Corrente nominale

80 A
Corrente massima del circuito di misura

80 A

Numero di moduli

2

Tipo di connettore

Collegamento diretto
Tipo di collegamento

Modbus RS-485 3 cavi

Altezza

92 mm
Larghezza

36 mm
Profondità

60 mm

Tipo di emettitore ad impulsi

Ottico

Adatto per

Acquisto/consegna

Sezione cavo ingresso

33 - 33 mm²
Sezione cavo uscita

33 - 33 mm²
Tipo di collegamento sistema bus

RJ45

Coppia di serraggio nominale

2 - 2 Nm

Coppia di serraggio nominale terminale digitale

0,50 - 0,50 Nm

Sistema di misura

Misurazione diretta
tipo di strumento di misura

Elettronico
Campo di misura della corrente

0,25 - 80,0 A
Campo di misura della tensione Ph-N

92 - 276 V
Campo di misura della frequenza

45 - 65 Hz

Numero di fasi per l'alimentazione

1

Classe di precisione

B
Tipo di tariffa

- / T1/T8 Modbus
Calibrato

SÌ

Grado di protezione IP

IP20

Temperatura d’esercizio

-25 - 55 °C
Temperatura di magazzino/trasporto

-25 - 70 °C

Potenza assorbita VA

2 VA
Potenza dissipata totale

1 W

Documenti

Immagine prodotto

Immagine del prodotto ECA180D
Manuale di installazione

Manuale di installazione International 2019-09-26

PDF

1,61 MB

Manuale di installazione de-DE, pl-PL 2019-09-26

PDF

1,72 MB
Allegato prodotto

Allegato prodotto International 2022-10-04

PDF

836,11 kB

Modbus table for energy meters (version from 24th July 2019)

XLS

177,00 kB
Manuale

Manuale de-DE, en-GB 2024-01-10

PDF

2,87 MB

Manuale fr-FR, it-IT 2024-01-18

PDF

2,88 MB
Appendice tecnica (singolo prodotto)

Appendice tecnica (singolo prodotto) de-DE 2021-10-20

PDF

847,80 kB
Dichiarazione di conformità

EU Declaration of Conformity

Dichiarazione di conformità en-GB 2024-04-15

PDF

456,84 kB

Più documentazione
