Interruttore automatico magnetotermico differenziale con potere d'interruzione pari a 6000 A secondo CEI EN 61009-1 (Icn), tensione (Un) 230 V a 50-60 Hz. Adatto ad impianti civili e del terziario, protegge da correnti di sovraccarico, cortocircuito e di guasto a terra. Caratterizzato da 1 polo protetto + neutro, curva di intervento C e corrente nominale (In) pari a 16 A, è dotato di dispositivo differenziale di tipo A avente Idn pari a 300 mA e presenta un ingombro uguale a 2 moduli DIN.

EAN

3250611027034

Marca

Hager

Confezione

1 pezzo

Interruttori automatici magnetotermici differenziali

Interruttore magnetotermico differenziale 6000A 1P+N curva C 16A tipo A 300mA 2M AFA916H

Name: AFA916H
Brand: Hager
SKU: AFA916H
Price: 234.02 EUR

Prezzo

234,02 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

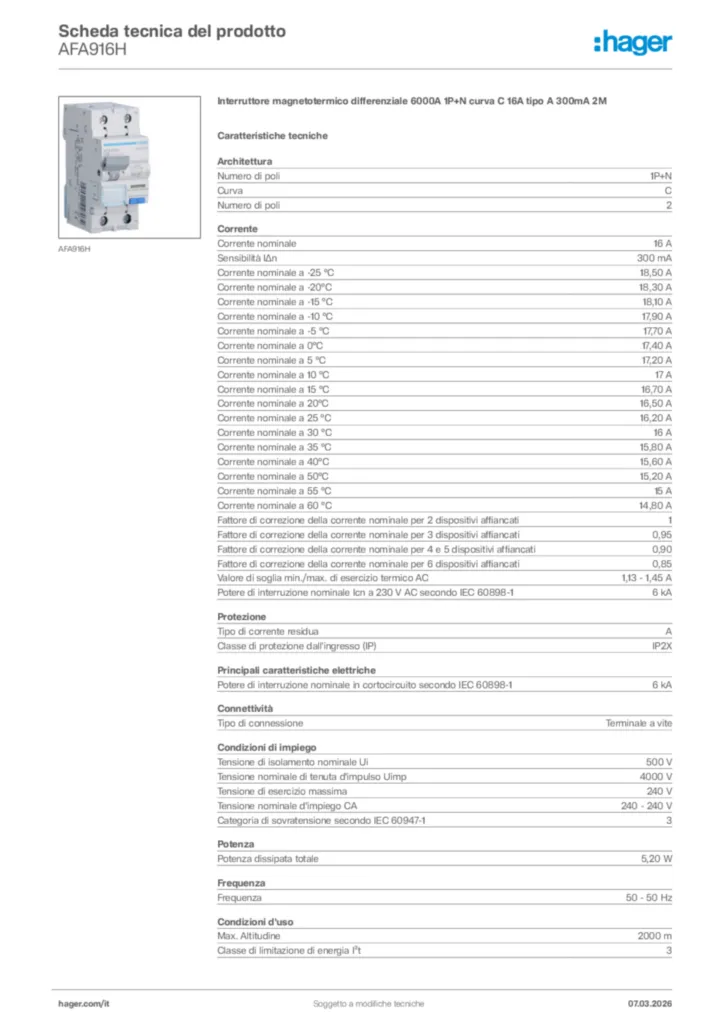

Scarica la scheda tecnica

Completa il tuo sistema

Accessori meccanici per componenti a bassa tensione 1 accessori disponibili

Proprietà tecniche

Numero di poli

1P+N

Corrente nominale

16 A
Sensibilità IΔn

300 mA
Corrente nominale a -25 °C

18,50 A
Corrente nominale a -20°C

18,30 A
Corrente nominale a -15 °C

18,10 A
Corrente nominale a -10 °C

17,90 A
Corrente nominale a -5 °C

17,70 A
Corrente nominale a 0°C

17,40 A
Corrente nominale a 5 °C

17,20 A
Corrente nominale a 10 °C

17 A
Corrente nominale a 15 °C

16,70 A
Corrente nominale a 20°C

16,50 A
Corrente nominale a 25 °C

16,20 A
Corrente nominale a 30 °C

16 A
Corrente nominale a 35 °C

15,80 A
Corrente nominale a 40°C

15,60 A
Corrente nominale a 50°C

15,20 A
Corrente nominale a 55 °C

15 A
Corrente nominale a 60 °C

14,80 A
Fattore di correzione della corrente nominale per 2 dispositivi affiancati

1
Fattore di correzione della corrente nominale per 3 dispositivi affiancati

0,95
Fattore di correzione della corrente nominale per 4 e 5 dispositivi affiancati

0,90
Fattore di correzione della corrente nominale per 6 dispositivi affiancati

0,85
Valore di soglia min./max. di esercizio termico AC

1,13 - 1,45 A
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA

Classe di protezione dall'ingresso (IP)

IP2X

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Tipo di connessione

Terminale a vite

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione di esercizio massima

240 V
Tensione nominale d'impiego CA

240 - 240 V
Categoria di sovratensione secondo IEC 60947-1

3

Potenza dissipata totale

5,20 W

Frequenza

50 - 50 Hz

Max. Altitudine

2000 m
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 40 °C
Temperatura di magazzino/trasporto

-25 - 70 °C

Durata elettrica e numero di cicli

2000
Numero di manovre

2000

Sezione conduttore flessibile

1 - 16 mm²
Sezione conduttore rigido

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²
Morsetti in uscita con viti per conduttori flessibili

1 - 16 mm²
Sezione del morsetto di uscita con viti, per conduttori rigidi

1 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori flessibili

1 - 16 mm²
Sezione morsetti di ingresso e uscita con viti, per conduttori rigidi

1 - 25 mm²

Coppia di serraggio nominale

2,10 - 2,10 Nm
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Numero di moduli

2

Altezza

83 mm
Larghezza

35 mm
Profondità

68 mm

Adatto per guida DIN

SÌ

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
