Module de sortie 1x 10A /230V~, à encastrer, KNX TYBS601B

EAN
3250610050347
Conditionnement
1 pièce

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Module de sortie 1x 10A /230V~, à encastrer, KNX

TYBS601B

  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

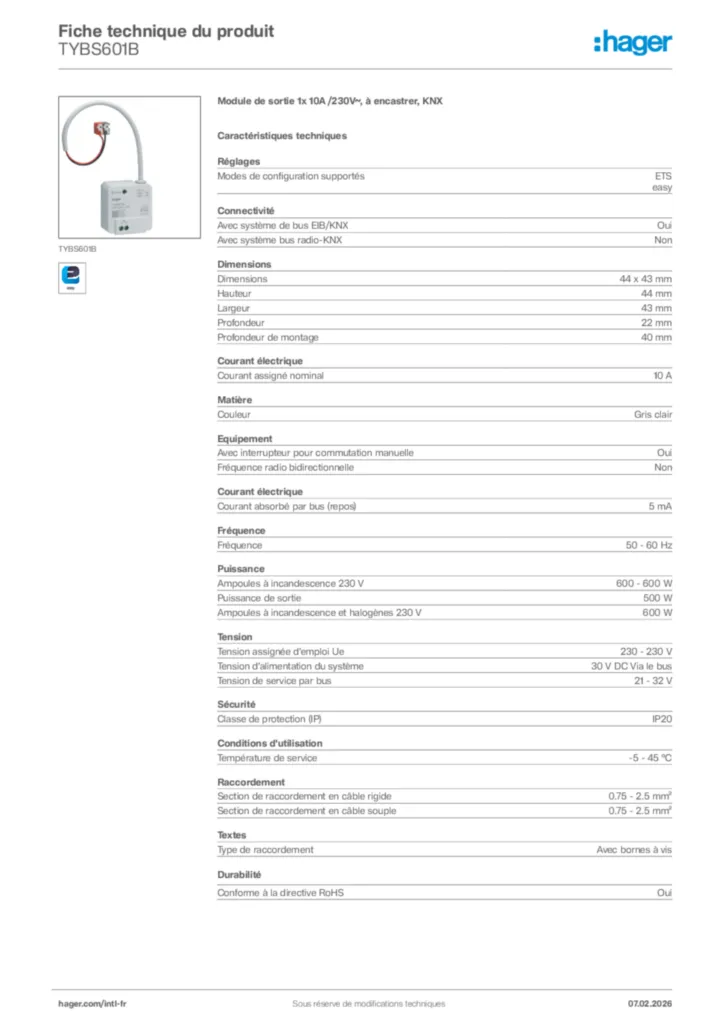

Caractéristiques techniques

Connectivité
  • Avec système de bus EIB/KNX
    Oui
  • Avec système bus radio-KNX
    Non
Réglages
  • Modes de configuration supportés
    ETS, easy
Dimensions
  • Hauteur
    44 mm
  • Largeur
    43 mm
  • Profondeur
    22 mm
  • Profondeur de montage
    40 mm
Matière
  • Couleur
    Gris clair
Equipement
  • Avec interrupteur pour commutation manuelle
    Oui
  • Fréquence radio bidirectionnelle
    Non
Courant électrique
  • Courant assigné nominal
    10 A
  • Courant absorbé par bus (repos)
    5 mA
Fréquence
  • Fréquence
    50 - 60 Hz
Puissance
  • Ampoules à incandescence 230 V
    600 - 600 W
  • Puissance de sortie
    500 W
  • Ampoules à incandescence et halogènes 230 V
    600 W
Tension
  • Tension assignée d'emploi Ue
    230 - 230 V
  • Tension d'alimentation du système
    30 V DC Via le bus
  • Tension de service par bus
    21 - 32 V
Sécurité
  • Classe de protection (IP)
    IP20
Conditions d'utilisation
  • Température de service
    -5 - 45 °C
Raccordement
  • Section de raccordement en câble rigide
    0.75 - 2.5 mm²
  • Section de raccordement en câble souple
    0.75 - 2.5 mm²
Textes
  • Type de raccordement
    Avec bornes à vis

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

Document PEP en-GB 2024-04-03
PDF
421,53 kB

Documents

  • Image TYBS601B | Hager Afrique

    Image produit TYBS601B

  • Mode d'emploi

    Image Mode d'emploi de-AT, de-DE, de-CH 2025-04-01 | Hager Afrique

    Mode d'emploi de-AT, de-DE, de-CH 2025-04-01

    PDF
    687,00 kB
    Image Mode d'emploi en-AU, en-NZ, en-GB, en-US 2025-04-28 | Hager Afrique

    Mode d'emploi en-AU, en-NZ, en-GB, en-US 2025-04-28

    PDF
    686,74 kB
    Image Mode d'emploi es-ES 2025-05-12 | Hager Afrique

    Mode d'emploi es-ES 2025-05-12

    PDF
    687,97 kB
    Image Mode d'emploi fr-FR 2025-05-12 | Hager Afrique

    Mode d'emploi fr-FR 2025-05-12

    PDF
    687,96 kB
    Image Mode d'emploi it-IT 2025-05-12 | Hager Afrique

    Mode d'emploi it-IT 2025-05-12

    PDF
    686,08 kB
    Image Mode d'emploi nl-NL 2025-05-12 | Hager Afrique

    Mode d'emploi nl-NL 2025-05-12

    PDF
    685,79 kB

  • Guide d'installation

    Image Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15 | Hager Afrique

    Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15

    PDF
    4,89 MB

  • Manuel

    Image Manuel en-GB 2015-09-24 | Hager Afrique

    Manuel en-GB 2015-09-24

    PDF
    1,47 MB

  • Base de données des produits KNX

    Image Base de données des produits KNX International 2024-05-07 | Hager Afrique

    Base de données des produits KNX International 2024-05-07

    KNXPROD
    167,76 kB

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Afrique

    EU Declaration of Conformity

    Déclaration de conformité en-GB, fr-FR 2024-04-04

    PDF
    363,61 kB
    Image UKCA Declaration of Conformity | Hager Afrique

    UKCA Declaration of Conformity

    Déclaration de conformité en-GB 2024-04-04

    PDF
    270,10 kB
