Parafoudre 4P T2 TNS/TT Uc 320V In 20kA Imax 65kA telesignalisation SPB465R

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

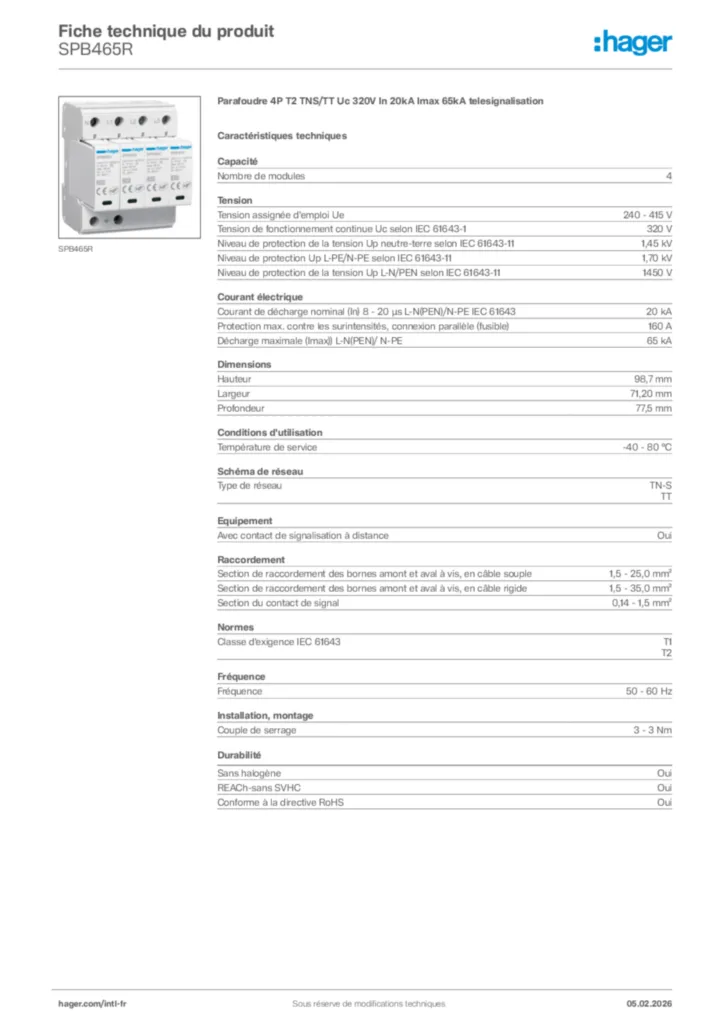

Fiche produit

Complétez votre système

Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P+N
Position du neutre

Gauche

Nombre de modules

4

Tension assignée d'emploi Ue

240 - 415 V
Tension de fonctionnement continue Uc selon IEC 61643-1

335 V
Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

1,45 kV
Niveau de protection Up L-PE/N-PE selon IEC 61643-11

1,70 kV
Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

1700 V
Niveau de protection de la tension Up L-N/PEN selon IEC 61643-11

1450 V
Type de tension d'alimentation

AC
Catégorie de surtension selon IEC 60947-1

3

AT_VoltageProtectionLevelLNPEN

1,35 kV
AT_VoltageProtectionLevelLPE

1,6 kV
AT_RatedOperVoltACSignalContact

5 - 250 V
AT_RatedOperVoltDCSignalContact

30 - 30 V
AT_ReferenceTestVoltage

255 V
AT_In820usLNPEN

20 kA
AT_In820usNPE

20 kA
AT_RatedOperCurrACSignalContact

5 - 750 mA
AT_RatedOperCurrDCSignalContact

1 - 1 mA
AT_MaxDischargeCurrentImax

40 kA
AT_MaxDischargeCurrentImaxLNPEN

40 kA
AT_MaxDischargeCurrentImaxLPE

40 kA
AT_MaxDischargeCurrentImaxNPE

40 kA
AT_StrippingLengthSignalContact

7 mm
AT_CrossSecFlexSignalContact

0,14 - 1,5 mm²
AT_CrossSecRigidSignalContact

0,14 - 1,5 mm²
AT_SuitableIndoorUsage

Oui
AT_TypeConnectionSignalContact

Fiche, borne à vis

Courant de décharge nominal (In) 8 - 20 µs L-N(PEN)/N-PE IEC 61643

20 kA
Courant de décharge nominal In 8 - 20 µs L-PE IEC 61643-11

20 kA
Courant de court-circuit nominal (Isccr)

25 kA
Protection max. contre les surintensités, connexion parallèle (fusible)

125 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant nominal de décharge

20 kA
Capacité d'extinction du courant de suite

0,1 kA

Hauteur

98,7 mm
Largeur

71,20 mm
Profondeur

77,5 mm
Longueur de dénudage

16 mm

Température de service

-40 - 80 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Altitude max.

2000 m

Type de réseau

TN-S, TT
Schéma TN

Non
Réseau TN-C

Non
Réseau TN-C-S

Non
Schéma TN-S

Oui
Réseau TT

Oui
Réseau IT

Non
Schéma DC

Non

Avec contact de signalisation à distance

Oui
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 25,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 35,0 mm²
Section du contact de signal

0,14 - 1,5 mm²
Nombre de conducteurs (sans mise à la terre)

4
Section de raccordement en câble souple

1.5 - 25 mm²
Section de raccordement en câble rigide

1.5 - 35 mm²
Type de connexion / prise

Borne à vis

Classe d'exigence IEC 61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 4,5 Nm

Avec fusible de protection intégré

Non

Type de montage

Rail DIN
Type de raccordement

borne à vis

Avec témoin lumineux

Oui

Convient pour une configuration supplémentaire du système

Non

Caractéristique du fusible

gG

Nombre de demi-modules de 17.5mm uniquement pour appareil et kit

8

Type de filtre produit

SPD

Couleur du produit

Gris clair
Code RAL

7035
Matériau

Polyamide (PA), Polyester

Classe de protection

Classe I, Classe II

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui

Sans halogène Oui
