Parafoudre 1P T2 TNC Uc 275V In 20kA Imax 40kA SPB140D

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

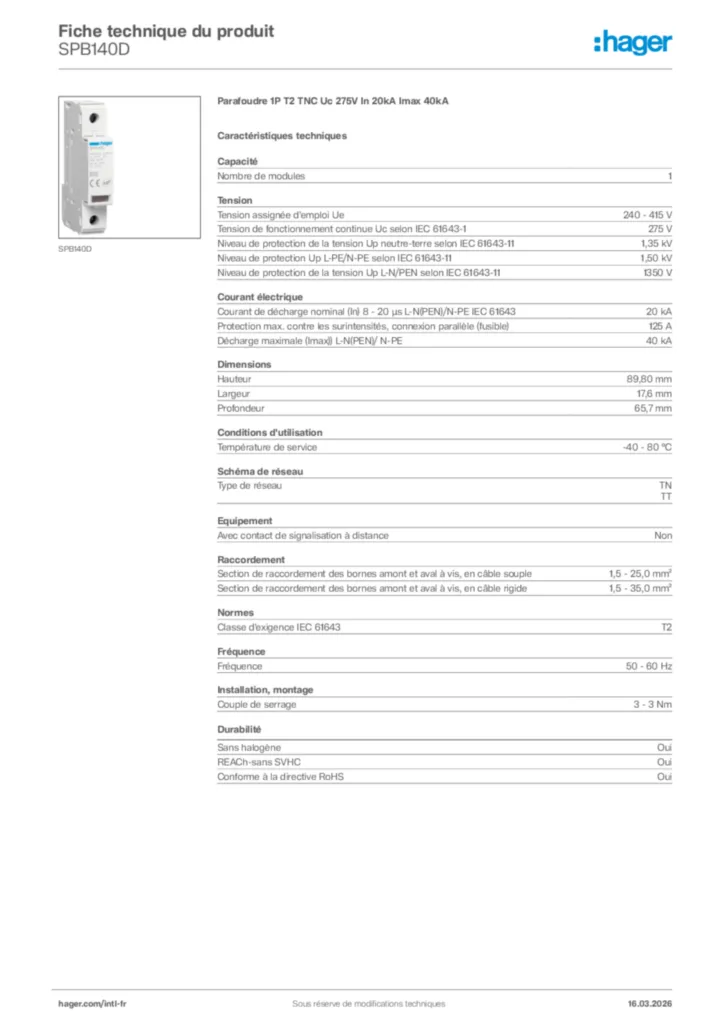

Fiche produit

Complétez votre système

Accessoires de parafoudre pour équipement électrique 2 produit(s) disponible(s)

Caractéristiques techniques

Nombre de modules

1

Tension de fonctionnement continue Uc selon IEC 61643-1

275 V
Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

1,35 kV
Type de tension d'alimentation

AC
Tension de test de référence Utest, AC

255 V
Catégorie de surtension selon IEC 60947-1

3
Tension nominale

240 - 415 V AC ± 10%

Protection max. contre les surintensités, connexion parallèle (fusible)

125 A
Protection max. contre les surintensités, connexion en série (fusible)

80 A
Courant de décharge max. (Imax)

40 kA
Courant de décharge nominal In, 8 - 20 µs, N-PE

20 kA
Courant résiduel IPE

≤ 0.45 mA

Hauteur

89,80 mm
Largeur

17,6 mm
Profondeur

65,7 mm
Longueur de dénudage

16 mm

Classe de protection (IP)

IP20
Classe de protection

Classe II
Mode de protection

L-N, L-PEN
Facteur de déclenchement k

1,6
Comportement TOV à UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Température de service

-40 - 80 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Altitude max.

2000 m

Couleur du produit

Gris clair
Code RAL

7035
Matériau

Polyamide (PA), Thermoplastique

Type de réseau

TN, TT
Schéma TN

Oui
Réseau TN-C

Non
Schéma DC

Non
Réseau IT

Non
Réseau TT

Oui
Réseau TN-C-S

Non
Schéma TN-S

Non

Avec contact de signalisation à distance

Non
Courant nominal de charge IL

80 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 25,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 35,0 mm²
Section de raccordement en câble souple

1.5 - 25 mm²
Section de raccordement en câble rigide

1.5 - 35 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexions

1

Classe d'exigence IEC 61643

T2

Fréquence

50 - 60 Hz

Couple de serrage

3 - 4,5 Nm
Position de montage/connexion

Vertical
Compatible pour une installation en intérieur

Oui

Type de pôles

1P

Avec fusible de protection intégré

Non

Type de montage

Rail DIN
Type de raccordement

borne à vis

Avec témoin lumineux

Oui

Convient pour une configuration supplémentaire du système

Non

Caractéristique du fusible

gG

Nombre de demi-modules de 17.5mm uniquement pour appareil et kit

2

Type de filtre produit

SPD

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui

Sans halogène Oui
