Interrupteur modulaire 1 pôle 63A SBN163

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

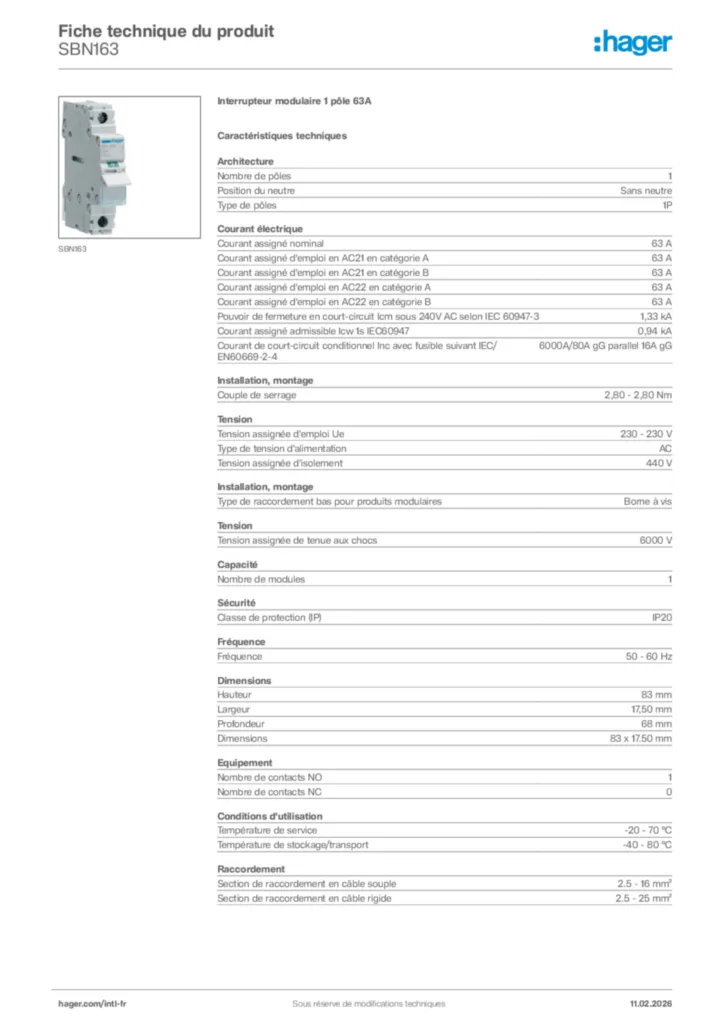

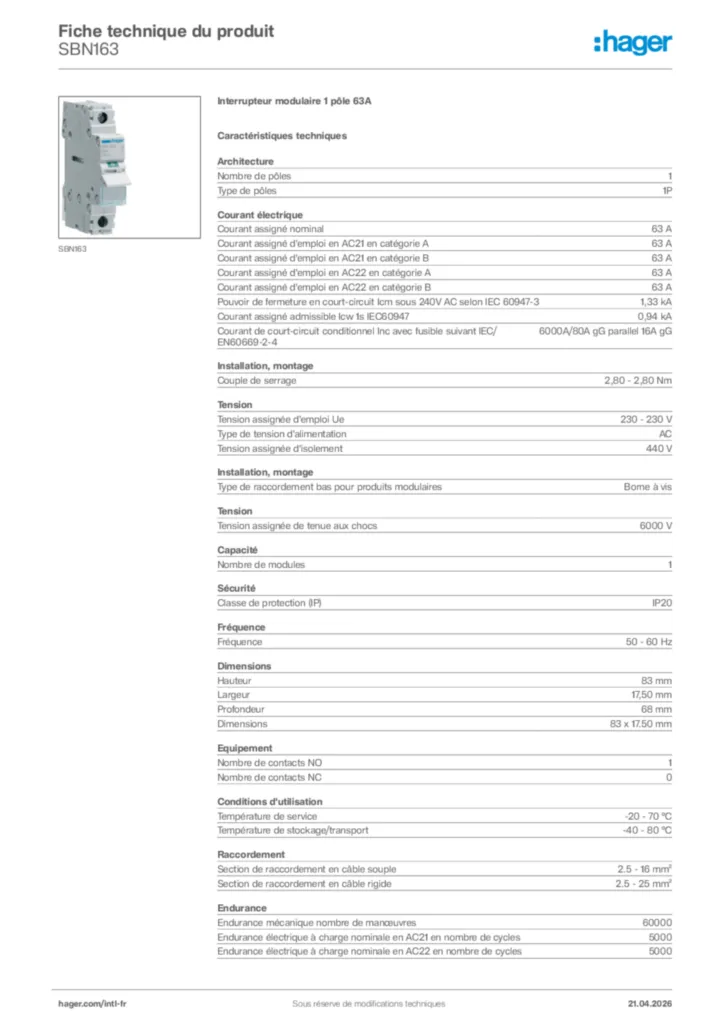

Fiche produit

Complétez votre système

Cache-borne 1 produit(s) disponible(s)
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

1
Position du neutre

Sans neutre
Type de pôles

1P

Courant assigné nominal

63 A
Courant assigné d'emploi en AC21 en catégorie A

63 A
Courant assigné d'emploi en AC21 en catégorie B

63 A
Courant assigné d'emploi en AC22 en catégorie A

63 A
Courant assigné d'emploi en AC22 en catégorie B

63 A
Pouvoir de fermeture en court-circuit Icm sous 240V AC selon IEC 60947-3

1,33 kA
Courant assigné admissible Icw 1s IEC60947

0,94 kA
Courant de court-circuit conditionnel Inc avec fusible suivant IEC/EN60669-2-4

6000A/80A gG parallel 16A gG

Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

440 V
Tension assignée de tenue aux chocs

6000 V

Nombre de modules

1

Classe de protection (IP)

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

68 mm

Nombre de contacts NO

1
Nombre de contacts NC

0

Température de service

-20 - 70 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

2.5 - 16 mm²
Section de raccordement en câble rigide

2.5 - 25 mm²

Endurance mécanique nombre de manœuvres

60000
Endurance électrique à charge nominale en AC21 en nombre de cycles

5000
Endurance électrique à charge nominale en AC22 en nombre de cycles

5000

Puissance dissipée totale sous IN

2,30 W
Puissance dissipée par pôle à In

2,30 W

Alignement des bornes basses pour appareils modulaires

Bornes alignées
Alignement des bornes hautes pour appareils modulaires

Bornes alignées

Compatible avec montage Rail DIN

Oui

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
