Interrupteur modulaire 4 pôles 25A SBN425

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

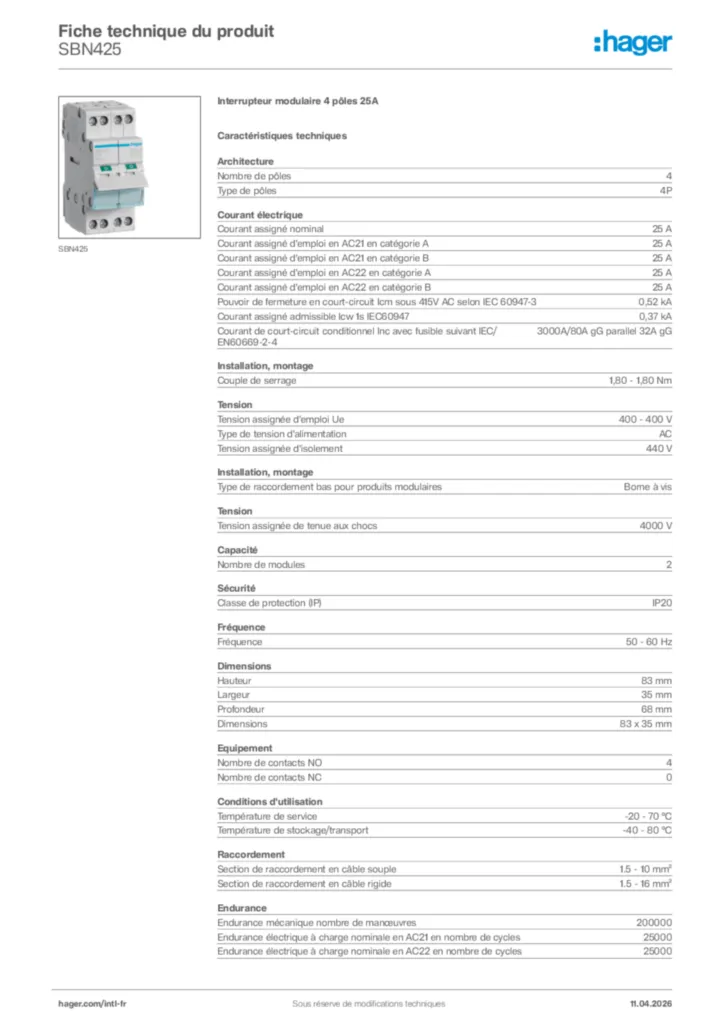

Fiche produit

Complétez votre système

Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

4
Position du neutre

Sans neutre
Type de pôles

4P

Courant assigné nominal

25 A
Courant assigné d'emploi en AC21 en catégorie A

25 A
Courant assigné d'emploi en AC21 en catégorie B

25 A
Courant assigné d'emploi en AC22 en catégorie A

25 A
Courant assigné d'emploi en AC22 en catégorie B

25 A
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3

0,52 kA
Courant assigné admissible Icw 1s IEC60947

0,37 kA
Courant de court-circuit conditionnel Inc avec fusible suivant IEC/EN60669-2-4

3000A/80A gG parallel 32A gG

Couple de serrage

1,80 - 1,80 Nm
Type de raccordement bas pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

440 V
Tension assignée de tenue aux chocs

4000 V

Nombre de modules

2

Classe de protection (IP)

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

35 mm
Profondeur

68 mm

Nombre de contacts NO

4
Nombre de contacts NC

0

Température de service

-20 - 70 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

1.5 - 10 mm²
Section de raccordement en câble rigide

1.5 - 16 mm²

Endurance mécanique nombre de manœuvres

200000
Endurance électrique à charge nominale en AC21 en nombre de cycles

25000
Endurance électrique à charge nominale en AC22 en nombre de cycles

25000

Puissance dissipée totale sous IN

3,60 W
Puissance dissipée par pôle à In

0,90 W

Alignement des bornes basses pour appareils modulaires

Borne décalée
Alignement des bornes hautes pour appareils modulaires

Borne décalée

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
