Disjoncteur 1P+N 6-10kA courbe C - 10A 1 module NFT710

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

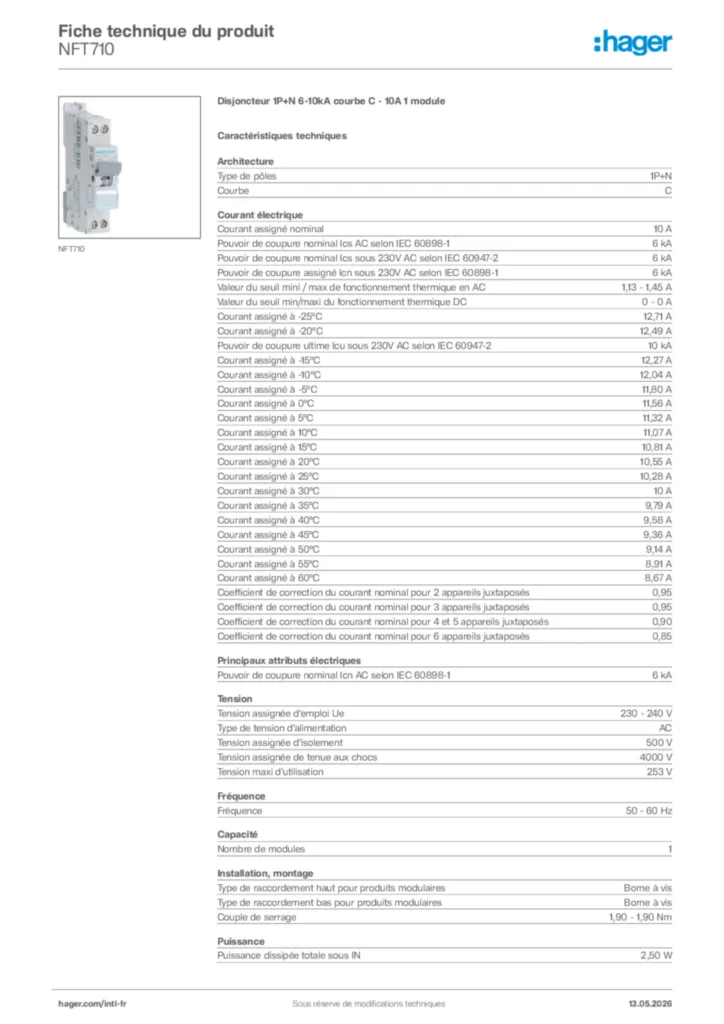

Fiche produit

Complétez votre système

Bloc différentiel de type AC 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

10 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

6 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2

10 kA
Courant assigné à -15°C

12,27 A
Courant assigné à -10°C

12,04 A
Courant assigné à -5°C

11,80 A
Courant assigné à 0°C

11,56 A
Courant assigné à 5°C

11,32 A
Courant assigné à 10°C

11,07 A
Courant assigné à 15°C

10,81 A
Courant assigné à 20°C

10,55 A
Courant assigné à 25°C

10,28 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,79 A
Courant assigné à 40°C

9,58 A
Courant assigné à 45°C

9,36 A
Courant assigné à 50°C

9,14 A
Courant assigné à 55°C

8,91 A
Courant assigné à 60°C

8,67 A

Type de pôles

1P+N
Courbe

C

Nombre de modules

1

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Couple de serrage

1,90 - 1,90 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

0,75 - 16,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

0,75 - 10,0 mm²

Classe de protection (IP)

IP20
Distance de la grille

60 mm

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 60 °C

Puissance dissipée totale sous IN

2,50 W

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Hauteur

84,70 mm
Largeur

17,70 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
