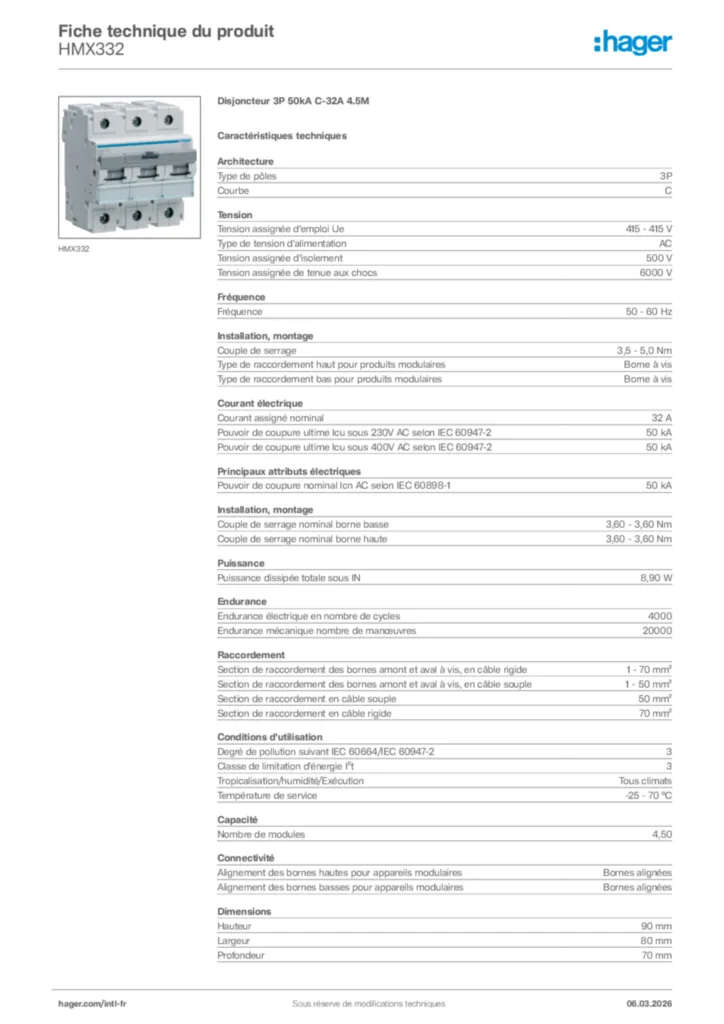

Disjoncteur 3P 50kA C-32A 4.5M HMX332

Name: HMX332
Brand: Hager
SKU: HMX332

EAN

3250613232016

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Plus de produits

Complétez votre système

Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s)
Bloc différentiel 125 A TYPE AC 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P
Courbe

C

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Courant assigné nominal

32 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

50 kA

Couple de serrage

3,5 - 5,0 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage nominal borne haute

3,60 - 3,60 Nm

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

50 kA

Puissance dissipée totale sous IN

8,90 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Nombre de modules

4,50

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

80 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

REACh-sans SVHC Oui
