Disjoncteur 4P 50kA C-10A 6M HMX410

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

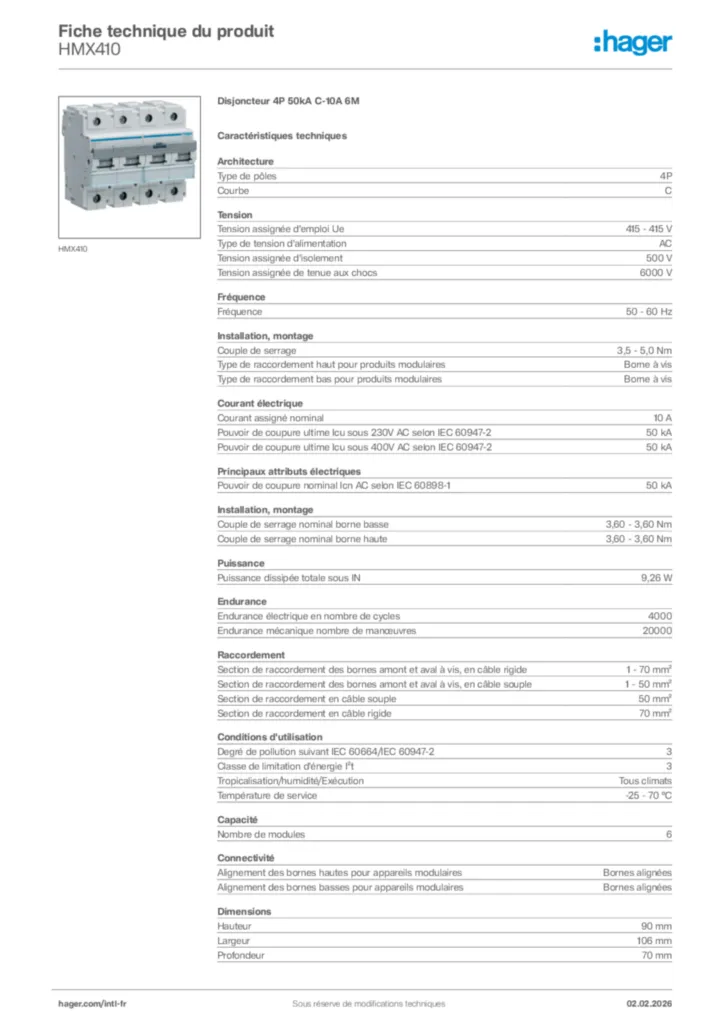

Fiche produit

Complétez votre système

Bloc différentiel 125 A TYPE A-HI 2 produit(s) disponible(s)
Bloc différentiel 125 A TYPE AC 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

10 A
Pouvoir de coupure ultime Icu AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

50 kA

Type de pôles

4P
Courbe

C

Nombre de modules

6

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

50 kA

Couple de serrage nominal borne haute

3,60 - 3,60 Nm
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Couple de serrage

3,5 - 5,0 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

415 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 70 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 50 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 50 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 70 mm²
Section de raccordement en câble souple

50 mm²
Section de raccordement en câble rigide

70 mm²

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

9,26 W

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

90 mm
Largeur

106 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
