Υλικά ράγας

ΡΑΓΟΔΙΑΚΟΠΤΗΣ ΑΝΤΙΣΤΡΟΦΗΣ 2P 25Α SFH225

EAN

3250615510815

Συσκευασία

6 τμχ

Τιμή

17,43 €

/ τμχ *

Τεχνικές ιδιότητες
Τεκμηρίωση
Περισσότερα προϊόντα

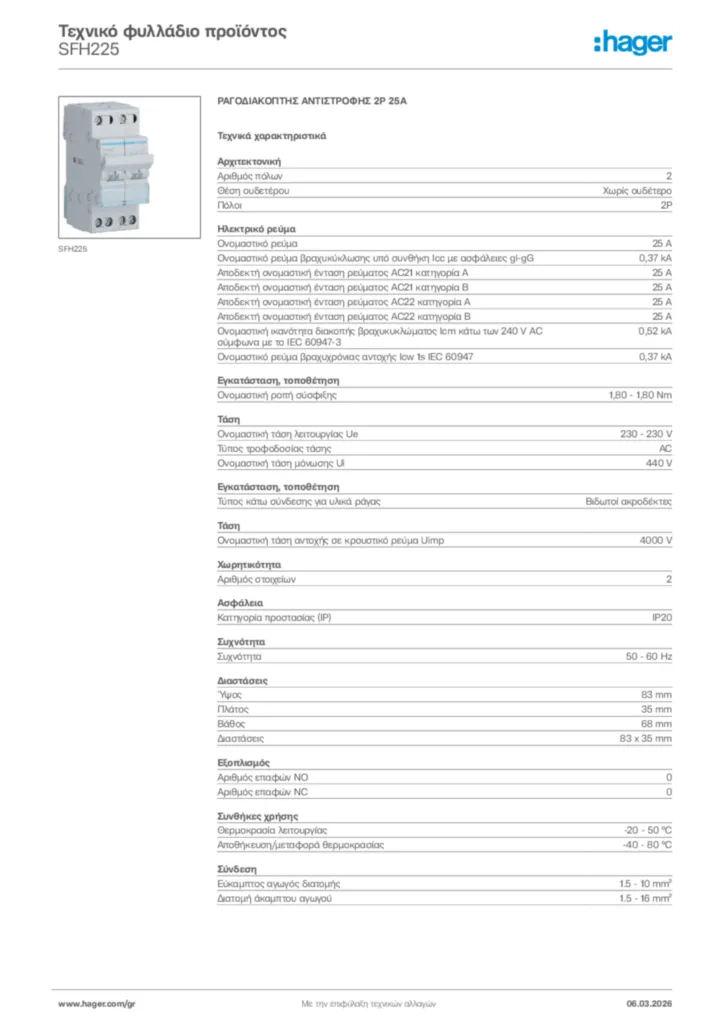

Κατεβάστε το φύλλο δεδομένων

Τεχνικές ιδιότητες

Αριθμός πόλων

2
Θέση ουδετέρου

Χωρίς ουδέτερο
Πόλοι

2P

Ονομαστικό ρεύμα

25 A
Ικανότητα διακοπής 400 V AC23A

529 A
Ονομαστικό ρεύμα βραχυκύκλωσης υπό συνθήκη Icc με ασφάλειες gl-gG

0,37 kA
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία A

25 A
Αποδεκτή ονομαστική ένταση ρεύματος AC21 κατηγορία B

25 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία A

25 A
Αποδεκτή ονομαστική ένταση ρεύματος AC22 κατηγορία B

25 A
Ονομαστική ικανότητα παραγωγής βραχυκυκλώματος Icm κάτω από 240 V AC σύμφωνα με το IEC 60947-3

0,52 kA
Ονομαστικό ρεύμα βραχυχρόνιας αντοχής Icw 1s IEC 60947

0,37 kA

Ονομαστική ροπή σύσφιξης

1,80 - 1,80 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

Βιδωτοί ακροδέκτες

Ονομαστική τάση λειτουργίας Ue

230 - 230 V
Τύπος τροφοδοσίας τάσης

AC
Ονομαστική τάση μόνωσης Ui

440 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V

Αριθμός στοιχείων

2

Βαθμός προστασίας IP

IP20

Συχνότητα

50 - 60 Hz

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

68 mm

Αριθμός επαφών NO

0
Αριθμός επαφών NC

0

Θερμοκρασία λειτουργίας

-20 - 50 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 80 °C

Εύκαμπτος αγωγός διατομής

1.5 - 10 mm²
Διατομή άκαμπτου αγωγού

1.5 - 16 mm²

Αριθμός μηχανικών λειτουργιών

200.000
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC21 σε κύκλους λειτουργίας

25.000
Ηλεκτρική αντοχή σε ονομαστικό φορτίο σε AC22 σε κύκλους λειτουργίας

25.000

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

1,80 W
Απώλεια ισχύος ανά πόλο σε ονομαστικό ρεύμα In

0,90 W

Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά
Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας

Μετατοπισμένα τερματικά
